أوجه التشابه والاختلافات وتطبيق كتل اختبار الكاشف عيب V1 (IIW) و V2 (IIW2)

المتطلبات الأساسية لكتل ​​اختبار قياسي:

يجب أن تكون مادة كتلة الاختبار القياسية موحدة، مع القليل من الشوائب الداخلية، ولا توجد عيوب تؤثر على الاستخدام. من السهل معالجة ذلك، ليس من السهل أن تكون مشوهة ومزودة بها، ولديها خصائص صوتية جيدة. ينبغي تفتيش هذه الموازية، العمودي، الخشونة ودقة الأبعاد في كتلة الاختبار بشكل صارم وتلبية متطلبات معينة.

يجب أن تكون كتلة الاختبار القياسية مصنوعة من الفولاذ المقتل الفولاذي أو الفرن المقتل الكهربائي، مثل رقم 20 الكربون الصلب.

يجب فحص الثقب المسطح في كتلة الاختبار لقطره خشونة السطح والتسطيح في أسفل الحفرة. تستخدم أساليب التفتيش التالية بشكل شائع: أولا تنظيف الحفرة مع مذيب غير تآكل وتجفيفه، ثم استخدم حقنة لحقن مطاط السيليكون في الحفرة، واسحب المحقنة، وإدراج دبوس، وإخراج نموذج المطاط مع يعزز رقم التعريف الشخصي عن المطاط، والتحقق من جهاز العرض البصري خشونة ومسطفة أسفل الفتحة.

كتل اختبار قياسية شائعة الاستخدام:

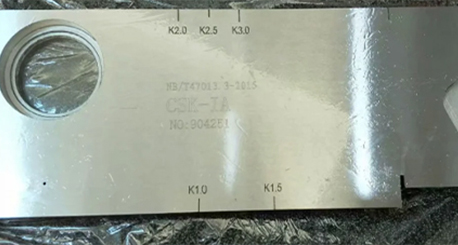

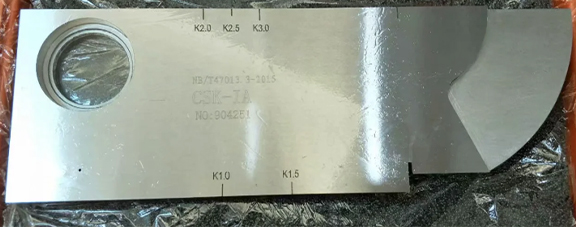

IIW اختبار كتلة (كتلة اختبار V 1): IIW هو الاختصار الإنجليزي لمجتمع اللحام الدولي. تم اقتراح ممثل هولندا المعدلة لأول مرة من قبل ممثل هولندا، لذلك يطلق عليه كتلة الاختبار الهولندية. يشبه شكل كتلة الاختبار المعدلة لشحن السفينة، لذلك يطلق عليه أيضا كتلة اختبار السفن. مادة كتلة اختبار IIW تعادل الصلب رقم 20 في بلدي، تطبيعه، وحجم الحبوب هو 7-8.

الغرض الرئيسي من كتلة اختبار IIW (كتلة اختبار V1):

1. ضبط نطاق كشف الموجة الطولية وسرعة المسح (نسبة الوقت الأساسي): استخدم أحجام 25 مم و 100 مم على كتلة الاختبار.

2. اختبار الخطي الأفقي والخطية الرأسية والمجموعة الديناميكية للأداة: استخدم أحجام 25 مم و 100 مم على كتلة الاختبار.

3. حدد الدقة البعيدة للتحقيق المستقيم ومجموعة الأدوات: استخدم الأبعاد 85 و 91 و 100 في كتلة الاختبار.

4. قياس أقصى قدر من القدرة الاختراق بعد مزيج من التحقيق المستقيم والأداة: استخدم موجات الانعكاس المتعددة من الجزء السفلي من كتلة زجاج شبكي φ50mm.

5. تحديد المساحة العمياء من التحقيق المستقيم ومجموعة الأدوات: استخدم سطح قوس زجاج شبكي φ50mm إلى جانب كتلة الاختبار بمسافة 5 مم و 10 مم.

6. تحديد نقطة الحادث من التحقيق المائل: استخدم سطح القوس R100.

7. تحديد زاوية الانكسار من التحقيق المائل: يتم قياس زاوية الانكسار مع ثقب 50mm في نطاق 35 ° ~ 76 درجة، ويتم قياس زاوية الانكسار مع ثقب 1.5mm في نطاق 74 ~ 80 °.

8. تحديد هامش حساسية مزيج من التحقيق المائل والأداة: استخدم كتلة الاختبار R100 أو 1.5mm.

9. ضبط نطاق الكشف وسرعة المسح الموجة المستعرضة: نظرا لأن المسار الصوتي للموجة الطولية 91mm يعادل المسار الصوتي للموجة المستعرضة 50 مم، يمكن استخدام 91 مم على كتلة الاختبار لضبط نطاق الكشف وسرعة المسح موجة عرضية.

10. تحديد انحراف محور شعاع الصوت من التحقيق المائل: استخدم حافة الزاوية اليمنى من كتلة الاختبار لقياسها.

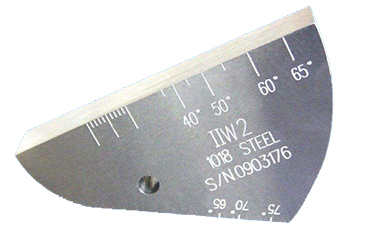

IIW2 اختبار كتلة (V 2 اختبار كتلة): كتلة اختبار IIW2 هي أيضا كتلة الاختبار القياسية لجمعية اللحام الدولية التي اقترحها ممثل هولندا. لأن الشكل يشبه القرن، فإنه يسمى أيضا كتلة اختبار القرن. مقارنة مع كتلة اختبار IIW، فإن كتلة اختبار IIW2 هي خفيفة في الوزن، صغيرة الحجم، بسيطة في الشكل، وسهلة معالجة وسهلة الحمل، ولكن الوظيفة ليست جيدة مثل كتلة اختبار IIW.

الغرض الرئيسي من كتلة اختبار IIW2:

1. تحديد نقطة الحادث من التحقيق المائل: استخدم R25 و R50 Arc تعكس السطح لقياس.

2. تحديد زاوية الانكسار من التحقيق المائل: استخدام ثابت φ5mm من خلال ثقب لقياس.

3. قياس النطاق الأفقي والرأسي والديناميكي للأداة: استخدم سمك 12.5 لقياس.

.

5. الحساسية المشتركة لأداة القياس والتحقيق: استخدم سطح القوس φ5mm و r50 لقياس.
