كيفية تحسين حل المجهر

مجهرباعتبارها واحدة من المعدات الرئيسية لمعدات الاختبار، والقاضيمجهرمؤشر مهم للأداء هو الحل. يشير القرار إلى أصغر مسافة بين اثنين من النقاط الصغيرة أو سطرين يمكن تمييزهما بوضوح. العين البشرية نفسها هي المجهر. ضمن ظروف الإضاءة القياسية، فإن حل العين البشرية في المسافة الفضائية (25 سم معترف بها دوليا) يساوي تقريبا 1/10 مم. لمراقبة خطين مستقيمين، نظرا لأن الخط المستقيم يمكن أن يحفز سلسلة من الخلايا العصبية، يمكن تحسين حل العين.

إن قرار العين البشرية هو 1/10 مم فقط، وبالتالي فإن العين البشرية لا يمكن أن تميز المسافة بين كائن أصغر من 1/10 مم أو كائنين صغيرين أقرب من 1 / 10MM. لذلك كان هناك زجاج مكبرة بسيطة بسيطة إلى مجهر بصري للملاحظة المجهرية، ثم مجهر إلكتروني. يشير تعريف قرار المجهر إلى الحد الأدنى للمسافة بين نقطتين صغيرتين يمكن تمييزهما بوضوح على عينة. صيغة الحساب هي:

د = 0.61λ / نا

حيث: D هو القرار (أم)؛ λ هو الطول الموجي لمصدر الضوء (UM)؛ NA هي الفتحة العددية للعدسة الموضوعية (المعروفة أيضا باسم نسبة فتحة العدسة).

وفقا للصيغة، يعتمد حل المجهر على الطول الموجي لمصدر الحادث والفتحة العددية للعدسة الموضوعية المتطابقة. يمكن أن نرى أن طريقة تحسين المجهر البصري:

1. زيادة الفتحة العددية نا من العدسة الموضوعية.

فتحة رقمية NA = N * SIN (U)

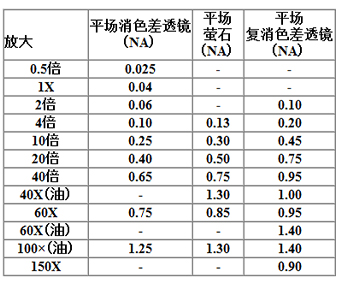

في الصيغة، ن هو مؤشر الانكسار للوسيط بين العدسة الموضوعية والعينة؛ أنت نصف زاوية الفتحة من العدسة الموضوعية. لذلك، فهي الطريقة الأكثر شيوعا لزيادة حل المجاهر البصرية عن طريق تبني زاوية فتحة أكبر أو زيادة مؤشر الانكسار من التصميم البصري. عموما، أهداف التكبير المنخفضة مثل أقل من 10X استخدام الهواء كوسيط، مع مؤشر الانكسار من 1، وهذا هو الهدف الجاف؛ ومياه غمر الماء ماء مقطوع ومؤشر الانكسار هو 1.33؛ إن الوسيلة الهدف الغمر الزيت هي زيت الأرز أو النفط الشفاف الآخر، ومؤشر الانكسار الخاص به متوسط ​​حوالي 1.52، بالقرب من مؤشر الانكسار للعدسة والزجاج، مثل مرآة النفط Olympus 100x. ليس لدى عدسة موضوعية غمر المياه والعدسة الهدف الغمر الزيتي التكبير عالية، ولكن أيضا زيادة حل العدسة الموضوعية بسبب استخدام متوسط ​​انكسار مرتفع.

2. تقليل الطول الموجي لمصدر الضوء.

أقصر الطول الموجي للضوء المرئي هو 390nm. إذا تم استخدام ضوء الأشعة فوق البنفسجية لهذا الطول الموجي كمصدر إضاءة، فيمكن تخفيض حل المجهر البصري إلى 0.2um. ومع ذلك، نظرا لأن معظم المواد الزجاجية الشائعة تمتص كمية كبيرة من الضوء مع الطول الموجي أقل من 340nm، لا يمكن للضوء فوق البنفسجي تشكيل صورة واضحة ومشرقة بعد كمية كبيرة من التوهين. لذلك، يجب استخدام المواد باهظة الثمن مثل الكوارتز (والتي يمكن أن تنقل الضوء فوق البنفسجي بنسبة 200nm) والفلوريت (والذي يمكن أن ينقل الضوء فوق البنفسجي إلى 185nm) يجب استخدامه، ولا يمكن ملاحظة المجاهر الأشعة فوق البنفسجية بالعين المجردة، وحتى عينات تحت الملاحظة بالإضافة إلى التكلفة العالية، هذه الطريقة لتحسين دقة المجهر لا تستخدم على نطاق واسع بسبب قيودها الخاصة.
