كيف تختبر الصلابة بواسطة اختبار صلابة Micro Vickers الرقمي

هنا خذ نموذج evick-1at كعينة ، مع الميزات أدناه:

• برج تلقائي مع عدسة موضوعية 10x و 40x و Vickers Diamond Indenter

• 10x العدسة الإلكترونية مع تشفير ، حساب تلقائي الطول القطري

• شاشة اللمس الملونة ، على الشاشة يمكن أن تضع وقتًا للسكن ، نطاق الحكم الجودة ، تحويل المقياس ، إلخ.

• التحميل التلقائي - مسكن - التفريغ

• مع منفذ الطابعة ومنفذ RS232 ، يمكن للتصميم البصري المزدوج أن يعمل مع نظام الكاميرا ونظام البرمجيات

خطوات التشغيل:

1 تشغيل السلطة

2 حدد متكافئ قوة الاختبار عن طريق تغيير العجلات اليدوية من 0.01 إلى 1KGF

3 مجموعة التحويل (HRA / HRB / HRC ، إلخ) كما تحتاج

4 حدد الحد (حكم الجودة) إذا كنت بحاجة إلى هذه الوظيفة

5 ضع عينة على جدول XY

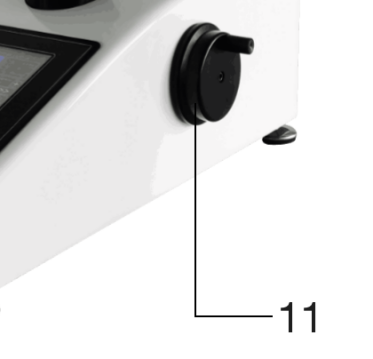

6 تدوير الثقافة اليدوية (1) للقيام بأعمال التركيز (عادةً تحت عدسة موضوعية 40x) ، قم برفع الجدول XY حتى يمكن من العدسة رؤية بنية سطح العينة بوضوح شديد (ملاحظة: كن حذرًا ، لا تدع عينة من العدسة الموضوعية لتجنب تلف العدسة)

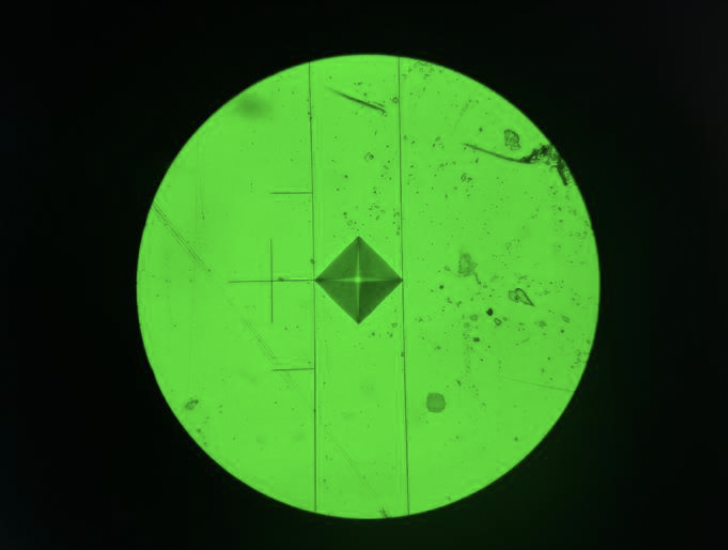

7 من العدسة يمكن أن تتحقق بوضوح من صورة بنية سطح العينة ، فهذا يعني أن تركيز العمل هو الانتهاء. ثم اضغط سينتقل Turret "Start" Turret تلقائيًا إلى موضع Indenter ، والتحميل تلقائيًا - التفريغ ، ثم Turret Automatic Return to 40x Gonsive Lens. من العدسة يمكن أن تجد المسافة البادئة.

8 تشغيل مصدر الطاقة ، يمكن داخل العدسة أن تجد سطرين ، سيتطلب النظام صفر العدسة عند إجراء قياس اختبار النقطة الأولى.

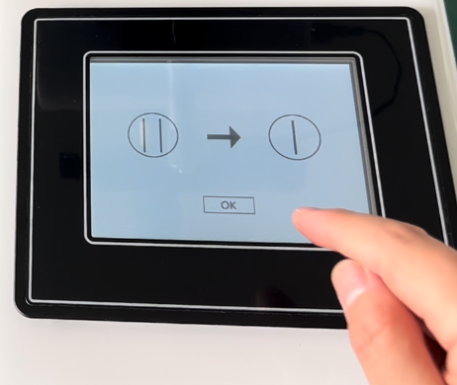

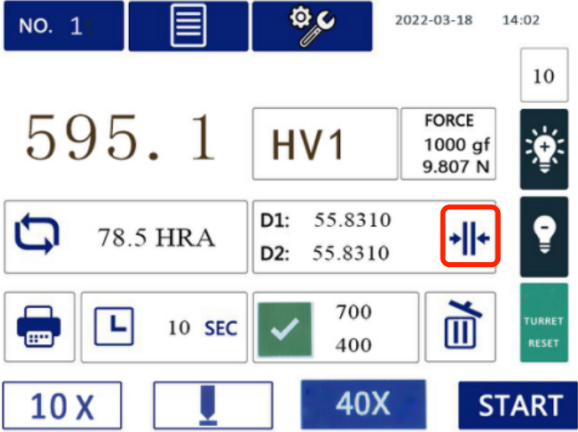

ملاحظة: بعد تشغيل الطاقة ، يجب أن يقوم اختبار النقطة الأول فقط بعمل العدسة الصفرية. يمكن للآخرون اختبار القياس مباشرة. يلمس يقل صورة أيقونة الدائرة الحمراء بعد ذلك إلى واجهة العدسة صفر. حرك الخطين اللذين داخل العدسة بالقرب من بعضهما البعض ، ثم على الشاشة اضغط على "موافق" ، تم الانتهاء من عمل العدسة Zero. ثم يمكن إجراء اختبار وقياس العمل مباشرة. (قم بتشغيل السلطة ، الخطوة الأولى ، قم بعمل العدسة الصفرية أيضًا ، على ما يرام ، يتطلب النظام قبل قياس العمل القيام بعمل العدسة الصفرية)

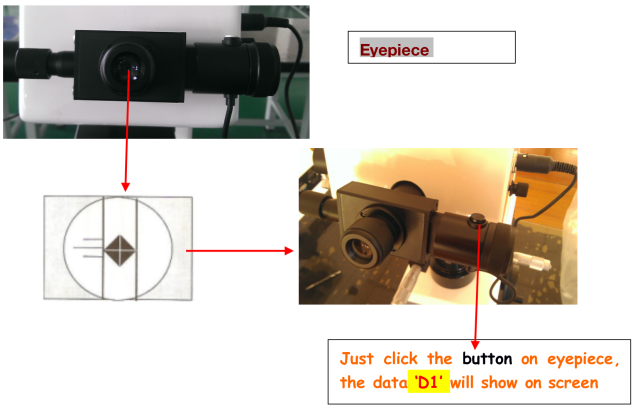

9 قياس بيانات D1

keepiece في أفقي ، حرك العدسة داخل سطرين تلمس بمسافة بادئة زئتين ، ثم انقر فوق زر التشفير ، ستحصل على طول D1 مباشرة ؛

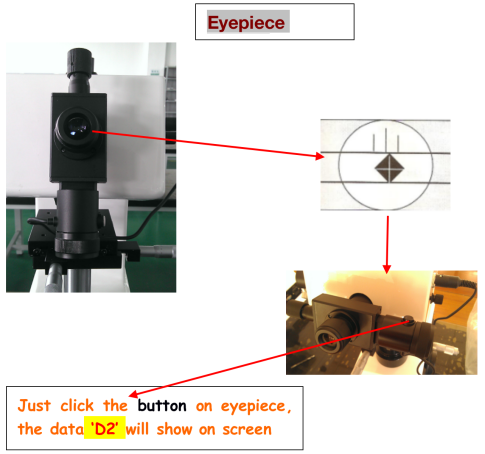

10 قياس بيانات D2

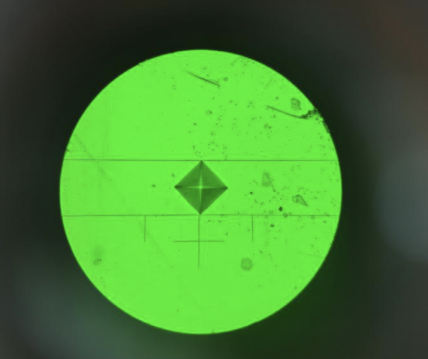

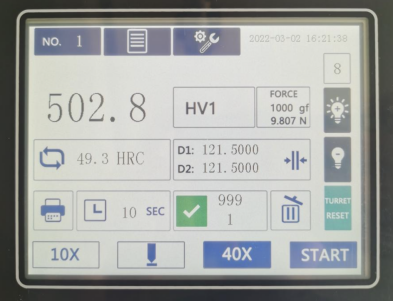

keepiece in vertical ، حرك العدسة داخل سطرين تلمس بمسافة بادئة زاويتين ، ثم اضغط على زر تشفير العدسة ، ثم إدخال بيانات إلى الشاشة ، وسيحصل على طول D2 مباشرة ، وستعرض الشاشة في نفس الوقت قيمة صلابة HV وقيمة صلابة التحويل (أدناه الصورة 502.8HV1 هي قيمة صلابة Vickers ، 49.3HRC هو تحويل قيمة صلابة Rockwell)

ملاحظة:

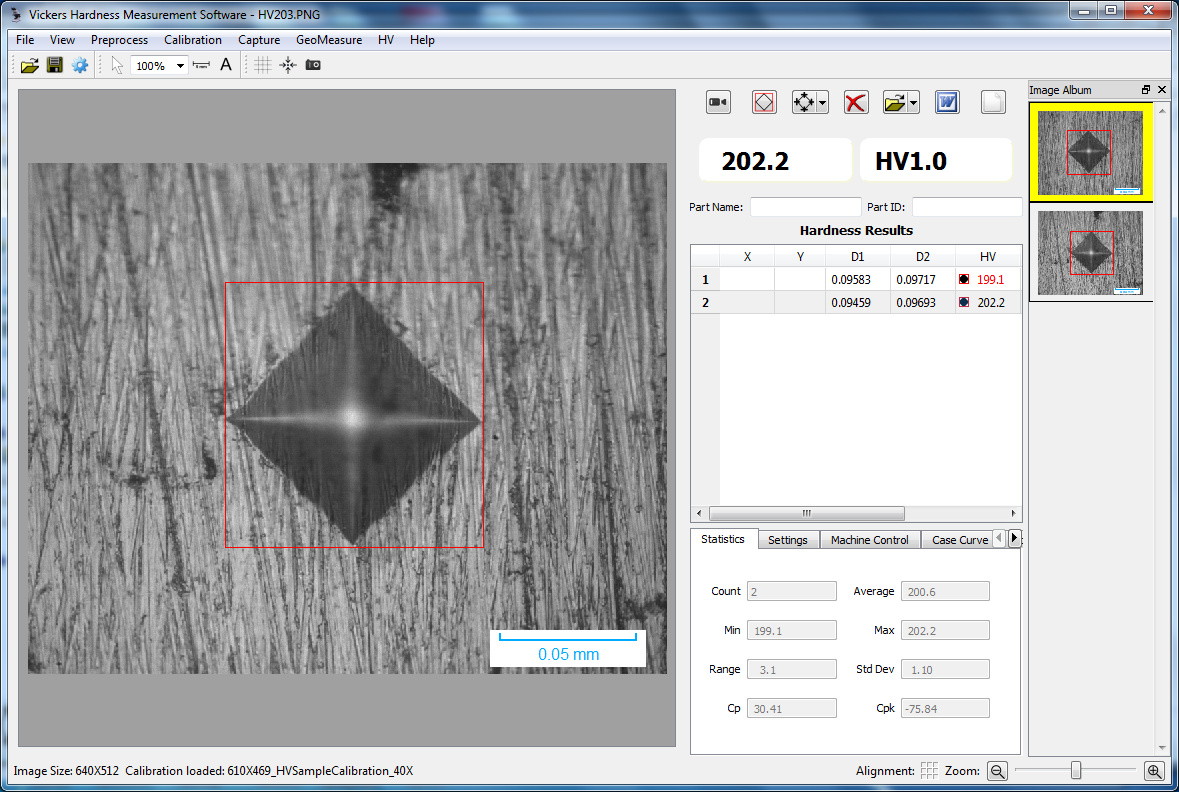

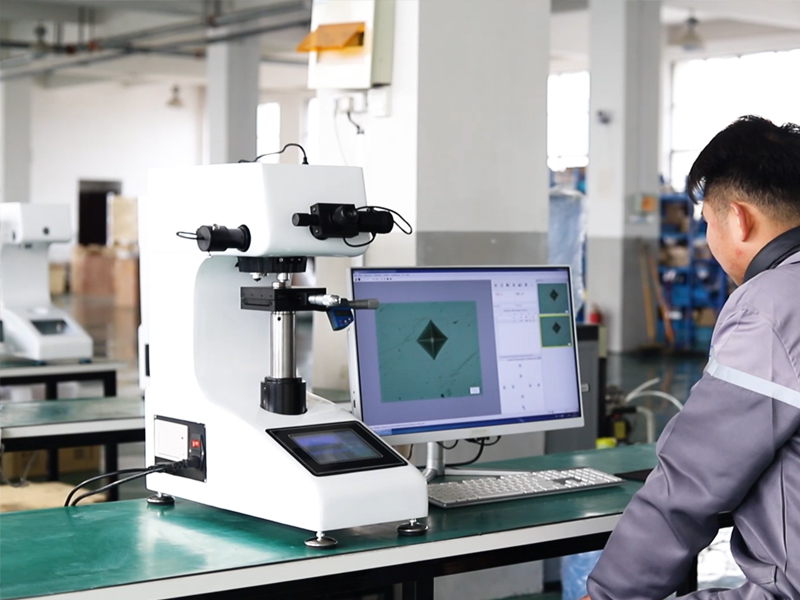

إذا كان اختبار الصلابة يعمل مع نظام الكاميرا ونظام البرمجيات ، فإن خطوات التشغيل:

1) خطوات من 5.1 إلى 5.7 ، على نافذة البرنامج ستعرض صورة المسافة البادئة

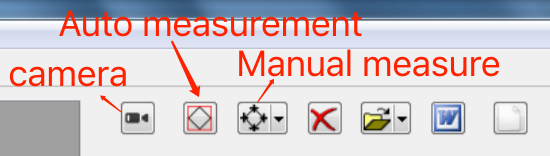

2) يمكن للبرنامج القيام بالقياس التلقائي أو أعمال القياس اليدوي ، والحصول على تقرير الاختبار مباشرة بتنسيق Word / Excel. تقرير الاختبار بما في ذلك قيمة الصلابة ، قوة الاختبار ، المسافة البادئة الطول قطري D1 / D2 ، صورة المسافة البادئة ، منحنى الصلابة ، عمق الصلابة ، إلخ.
