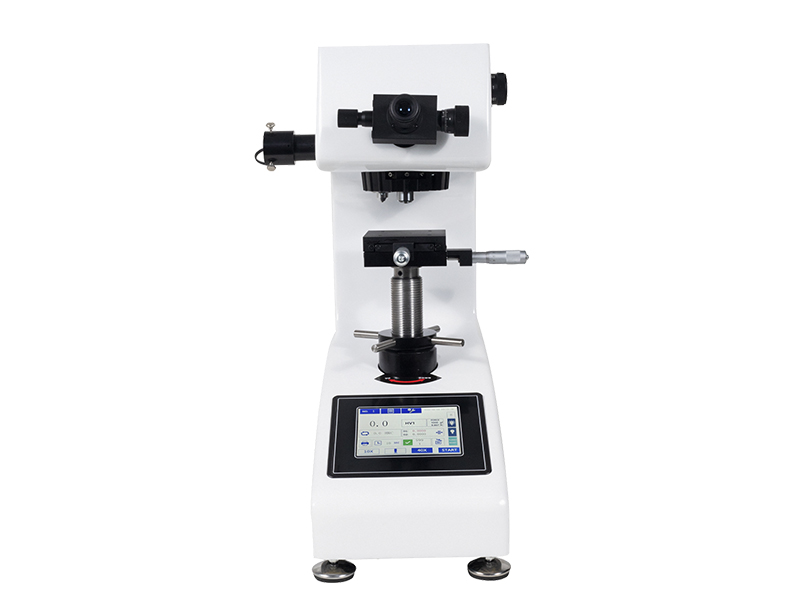

كيف تختبر الصلابة بواسطة Manual Vickers Hardness Machine_

خطوات التشغيل:

1 تشغيل السلطة

2 حدد قوة الاختبار الصحيحة عن طريق تحميل العجلات اليدوية من 0.01 إلى 1 كجم

3 مجموعة التحويل (HRA / HRB / HRC ، إلخ) كما تحتاج

4 حدد الحد (حكم الجودة) إذا كنت بحاجة إلى هذه الوظيفة

5 ضع عينة على جدول XY

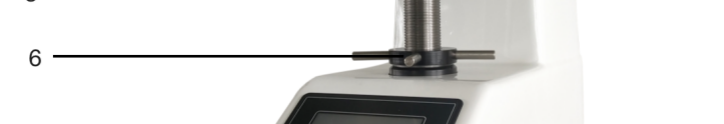

6 تدوير الثقافة اليدوية (6) للقيام بأعمال التركيز (عادةً تحت عدسة موضوعية 40x) ، قم برفع الجدول XY حتى يمكن من العدسة رؤية بنية سطح العينة بوضوح شديد (ملاحظة: كن حذرًا ، لا تدع عينة من العدسة الموضوعية لتجنب تلف العدسة)

7 من العدسة يمكن أن تتحقق بوضوح من صورة بنية سطح العينة ، فهذا يعني أن تركيز العمل هو الانتهاء. ثم اضغط سينتقل Turret "Start" Turret تلقائيًا إلى موضع Indenter ، والتحميل تلقائيًا - التفريغ ، ثم Turret Automatic Return to 40x Gonsive Lens. من العدسة يمكن أن تجد المسافة البادئة.

ملحوظة: إذا كان طلب Order Evick-1000MT Model Manual Turret ، بعد أن تركز عدسة أقل من 40X بشكل جيد ، قم بتبديل البرج يدويًا إلى موقع Indenter ، ثم اضغط على مفتاح "Start".

8 تشغيل مصدر الطاقة ، يمكن داخل العدسة أن تجد سطرين ، سيتطلب النظام صفر العدسة عند إجراء قياس اختبار النقطة الأولى.

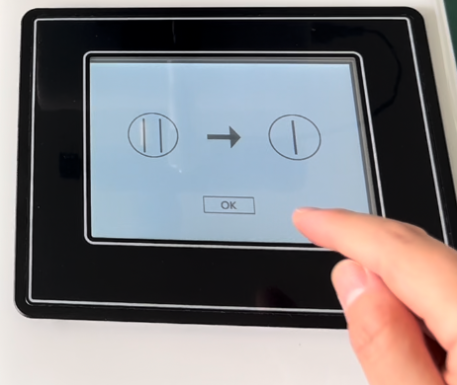

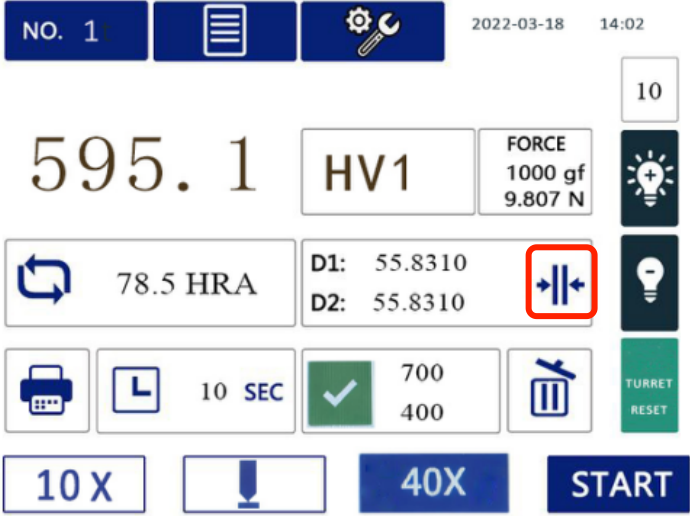

ملاحظة: بعد تشغيل الطاقة ، يجب أن يقوم اختبار النقطة الأول فقط بعمل العدسة الصفرية. يمكن للآخرون اختبار القياس مباشرة. يلمس يقل صورة أيقونة الدائرة الحمراء بعد ذلك إلى واجهة العدسة صفر. حرك الخطين اللذين داخل العدسة بالقرب من بعضهما البعض ، ثم على الشاشة اضغط على "موافق" ، تم الانتهاء من عمل العدسة Zero. ثم يمكن إجراء اختبار وقياس العمل مباشرة. (قم بتشغيل السلطة ، الخطوة الأولى ، قم بعمل العدسة الصفرية أيضًا ، على ما يرام ، يتطلب النظام قبل قياس العمل القيام بعمل العدسة الصفرية)

9 قياس بيانات D1

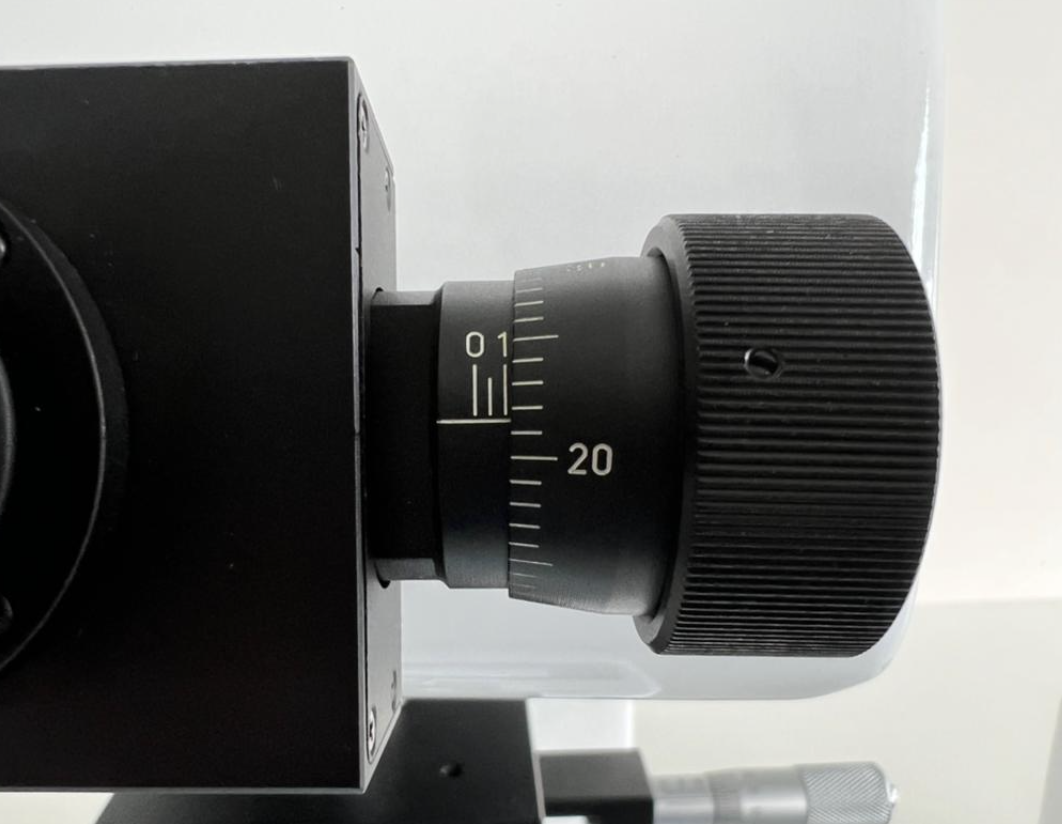

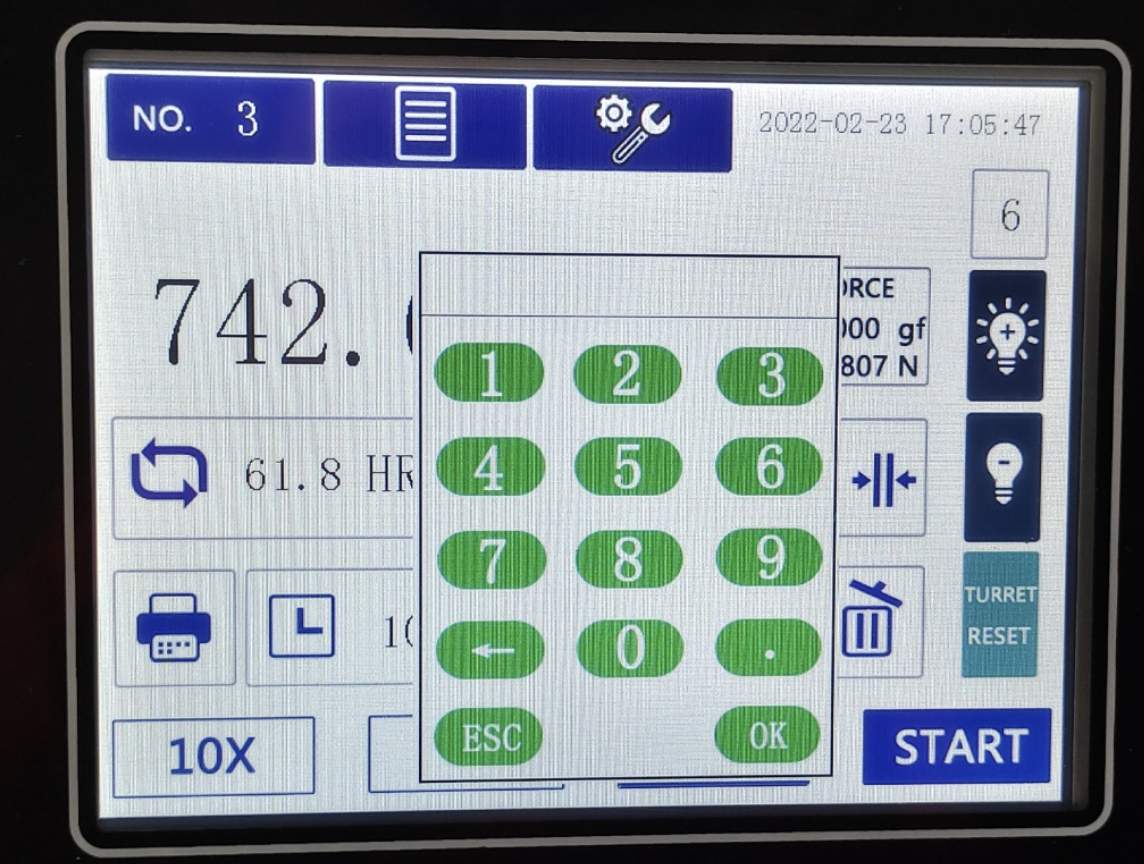

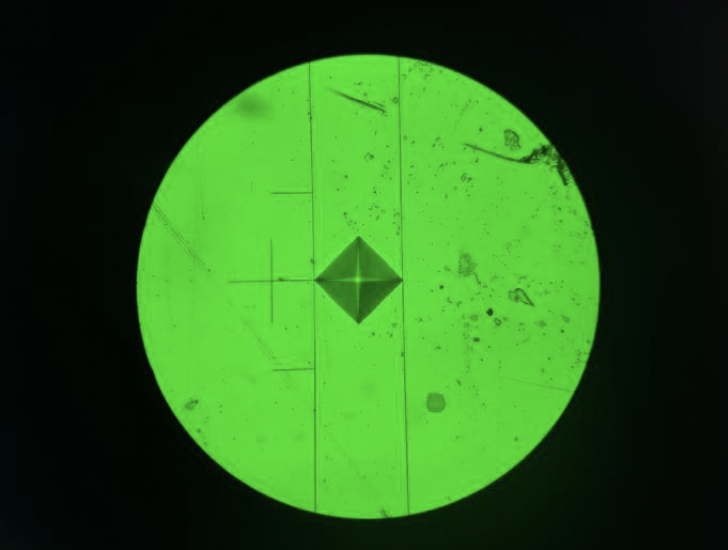

keepiece في أفقي ، حرك العدسة داخل سطرين تلمس بمسافة مسافة بادئة ، ثم اقرأ البيانات من أسطوانة العدسة ، ثم إدخال بيانات إلى الشاشة ، ستحصل على طول D1 مباشرة ؛

10 قياس بيانات D2

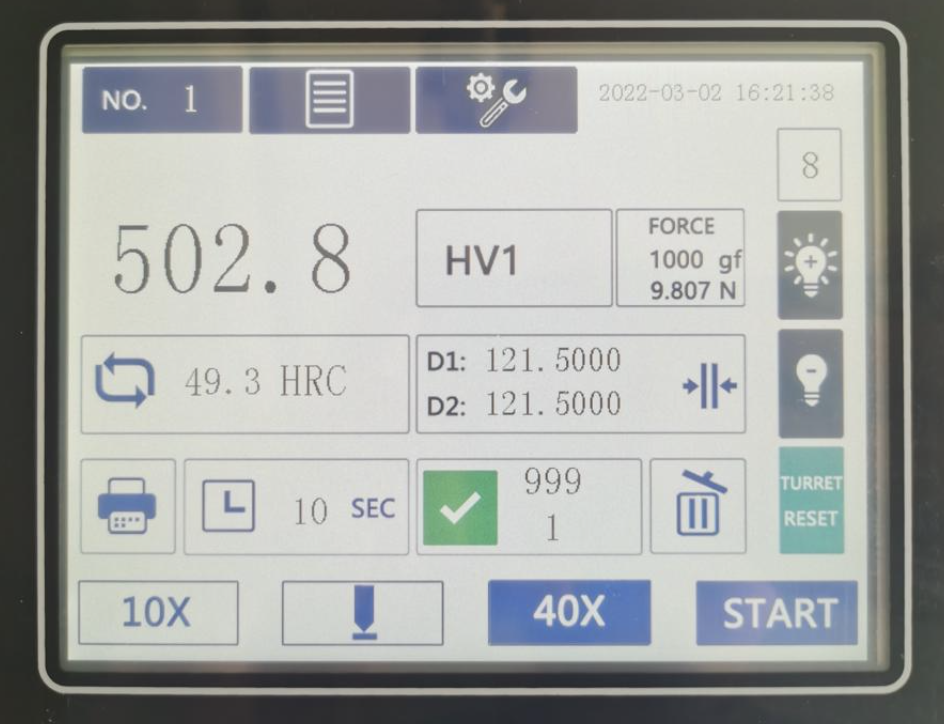

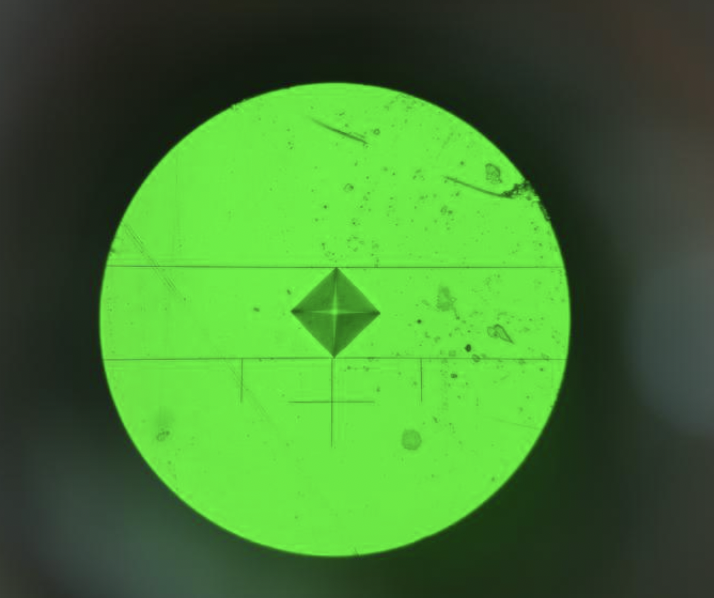

keepiece in vertical ، حرك العدسة داخل سطرين تلمس بمسافة بادئة زاوية ، ثم اقرأ البيانات من أسطوانة العدسة ، ثم إدخال بيانات إلى الشاشة ، وستحصل على طول D2 مباشرة ، وستعرض الشاشة في نفس الوقت قيمة صلابة HV وقيمة صلابة التحويل (أدناه الصورة 502.8HV1 هي قيمة صلابة فيكرز ، 49.3HRC هو تحويل قيمة صلابة روكويل)
