مقارنة المجاهر المعدنية المشرقة والمظلمة وتطبيقها في التحليل المعدني

مقارنة المجاهر المعدنية المشرقة والمظلمة وتطبيقها في التحليل المعدني

1. مجال مشرق ومبدأ التصوير الحقل المظلم

مبدأ التصوير الميداني الداكن هو نفسه، ولكن تأثير التصوير عكس حقل مشرق.

2. مقارنة الحقل المشرق وخصائص المجال الداكن

⑴ حقل مشرق -------- شعاع الضوء يضيء سطح العينة رأسيا

⑵ الحقل الداكن -------- ضوء يشع بشكل مباشر سطح العينة

3. السكتة الدماغية البصرية الإضاءة المظلمة:

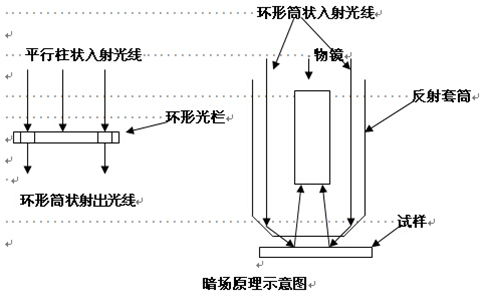

يختلف الإضاءة الميدانية المظلمة بشكل كبير عن الإضاءة الميدانية المشرقة من حيث ترتيب المسار البصري وتأثيرات الإضاءة. لتوضيح تأثير إضاءة الحقل الداكن، يجب علينا أولا دراسة الترتيب البصري للحقل المظلم (انظر الشكل أدناه). يتم حظر الضوء الموازي من مصدر الضوء بواسطة لوحة التظليل الدائري، ويتم حظر الجزء المركزي من الضوء. يدخل الضوء الذي يمر عبر لوحة التظليل الدائري بالاتور العمودي باعتباره شعاع أسطواني مجوف. إن الإضاءة الرأسية لإضاءة الحقل الداكن هي عاكس دائري، والذي يعكس شعاع الأسطوانية صعودا ويطرحه على القوس المعدني الذي يعكس سطح المكثف العاكس على طول قذيفة العدسة الموضوعية. انعكاس يجعل التركيز الضوء على سطح الأرض. على.

من المتوقع أن ينعكس الضوء الذي ينعكس بواسطة المكثف العاكس على سطح الطحن المعدني بسبب زاوية ميل كبيرة للغاية. إذا كانت العينة سطح مرآة مصقولة، فإن الضوء الذي ينعكس بواسطة العينة لا يزال ينعكس في الاتجاه المعاكس بزاوية ميل كبيرة، فمن المستحيل إدخال العدسة الموضوعية. لذلك يمكن رؤية أسود الملعب فقط في أنبوب العدسة. فقط استراحة العينة يمكن أن يكون لديك ضوء إدخال العدسة الموضوعية. سيتم انعكاس الأنسجة الموجودة في العينة في مجال عرض الظلام مع صورة بيضاء مشرقة. بسبب اسمها، يسمى \\"Dark Field \\" (حقل مظلم) إضاءة. في معظم الحالات، يعد الجزء المشرق من الصورة البيضاء على الخلفية السوداء التي تم الحصول عليها بواسطة إضاءة حقل مظلمة مناسبة للجزء الأسود من الصورة السوداء على الخلفية البيضاء التي تم الحصول عليها بواسطة إضاءة حقل مشرق.

(صورة ميدانية مشرقة ميتالوغرافية) (صورة مظلمة مظلمة المعادن)

أربعة، تضيء حقل مظلم أساسا للمزايا الثلاث التالية

1. نظرا لزاوية الميل الكبيرة للغاية من شعاع الحادث في المجال الداكن، تزداد الفتحة العددية العددي الفعالة للعدسة الموضوعية، وبالتالي تزداد القدرة التمييز على العدسة الموضوعية أيضا. لوحظ تحت إضاءة مجال مظلم، حتى ندوب ارتداء غرامة للغاية من السهل تحديدها.

2. على عكس الإضاءة الحقلية الزاهية، لا يمر حادثة الضوء على سطح الأرض من خلال العدسة الموضوعية أولا، وبالتالي تقليلها بشكل كبير

يعزز الانعكاس والوهج الناجم عن الخط الذي يمر عبر واجهة الهواء الزجاجي عدة مرات على تباين الصورة النهائية.

3. يمكن ملاحظة الملاحظة المظلمة أن تحدد بدقة لون الادراج غير المعدنية الشفافة. على سبيل المثال، يعرض أكسيد النحاس هوى أزرق فاتح عند الملاحظ تحت حقل مشرق من إضاءة الضوء الأبيض، في حين أن اللون الأحمر الروبي الحقيقي يمكن أن ينظر إليه تحت مراقبة الميدان الداكن. لذلك، مراقبة الميدان الداكنة مهمة للغاية عند تحديد الادراج غير المعدنية.

لأداء ملاحظات الميدان الداكن،المجهر المعدنييجب أن يكون لديك عاكس دائري ومكثف حقل مظلم خاص أو مكثف الانكسار. المكثف العاكس هو سطح عاكس على شكل قوس من القوس، يتم تعيينه خارج العدسة الموضوعية عند الاستخدام؛ تجمع بعض التصاميم بين العدسة الموضوعية ومرآة الضوء العاكسة في واحد.

الإضاءة الحقل الداكن يجب أن تستخدم الضوء الموازي. عند استخدام الملاحظة المظلمة المظلمة، من الضروري عادة إعادة ضبط نظام مصدر الضوء، وقم بتغيير موضع عدسة جمع، وإدراج مصراع دائرية خلف حاجز الضوء. في الملاحظة المظلمة المظلمة، نظرا لسطوع صورة الكائنات المنخفضة، فمن الضروري أن تكون حذرا للغاية عند تصوير الضوء، واختر فيلما مع سرعة حساسية أعلى، وسيزيد وقت التعرض وفقا لذلك.
