EFD-600.
EBP INSTRUMENTS
شنغهاي، الصين
300 مجموعات شهريا
T / T مقدما
1 مجموعة
1. مقدمة

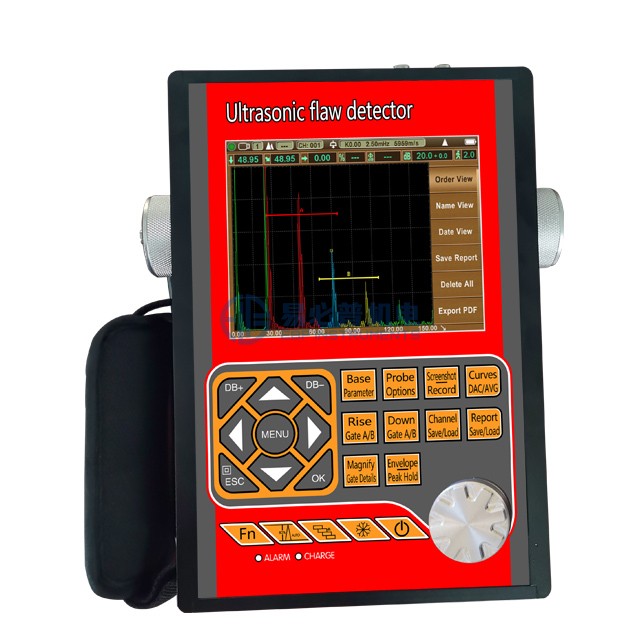

هذا الصك هو كاشف محمول للكشف عن الخلل بالموجات فوق الصوتية المحمولة يمكنه اكتشافه وتحديد موقع وتقييم وتشخيص مختلف العيوب (الشقوق والظهور والمسام، وما إلى ذلك) في الشغل بسرعة، مريح، دون تلف، بدقة. يمكن استخدامه في المختبر وعلى موقع الهندسة. يمكن استخدام هذا الصك على نطاق واسع في التصنيع والحديد والفلزات الصلب والمعالجة المعدنية والصناعة الكيميائية وغيرها من المجالات التي تتطلب كشف عيب ومراقبة الجودة. يستخدم أيضا على نطاق واسع في تقييم السلامة عبر الإنترنت وتقييم الحياة في مجالات الفضاء والنقل السكك الحديدية والمراجل وأوعية الضغط، إلخ.
يمكن استخدام الصك على نطاق واسع في تحديد موقع وتغيير حجم الشقوق المخفية، الفراغات، الحل، والاتجاهات مماثلة في اللحامات، والمغامرة، والمصابيح، والمحاور، والأعياد، والخزانات وأوعية الضغط، والتوربينات، والمكونات الهيكلية.
2. Fمواقع
2.1 معايرة السيارات: المعايرة الآلية من التحقيق Zero إزاحة، زاوية التحقيق (قيمة K) والسرعة المادية.
2.2 تحديد موقع الخلل: عرض مستوى الصوت المباشر، الإسقاط (مسافة السطح)، عمق، السعة.
2.3 تحجيم عيوب: تحجيم خلل أوتوماتيكي باستخدام AVG أو DAC، سرعات الإبلاغ عن قبول عيب أو رفض.
2.4 القراءة الرقمية و Trig. وظيفة: يمكن عرض سمك / عمق في القراءة الرقمية عند استخدام مسبار عادي وسطح المسافة والعمق يتم عرضها مباشرة عندما يكون مسبار الزاوية قيد الاستخدام.
2.5 DAC / AVG: يتم إنشاء المنحنى تلقائيا، ويمكن تعويض نقاط أخذ العينات وتصحيحها. يطفو المنحنى تلقائيا مع المكسب، يتوسع تلقائيا مع المسافة الكشف، وتحركات تلقائيا مع وقت التأخير. يمكن أن تعرض منحنى AVG لأي فتحة.
2.6 AWS D1.1. اختيار هذه المعيار يمكن أن تقلل من الحسابات اليدوية وتحسين كفاءة الكشف.
2.7 ميزة تصحيح السطح المنحني.
2.8 وظيفة قياس ارتفاع الكراك.
2.9 بوابة المكبرة: نشر نطاق البوابة على عرض الشاشة بأكمله.
2.10 تسجيل الفيديو والتشغيل.
2.11 وظيفة مكسب السيارات
2.12 مغلف: عرض متزامن للعيش المسح الضوئي في 60 هرتز معدل التحديث ومغفيات شاشة المسح الضوئي
2.13 Peak Hold: قارن بين الطفة المجمدة الذروة إلى العيش بمسح لسرد نتائج الاختبار بسهولة.
2.14 علامة الذروة: التقاط وتحديد الذروة في الوقت الحقيقي
2.15 الترميز ECHO: عرض منطقة عرض 1 ~ 9 ECHO بألوان مختلفة، تستخدم لتحليل موقف العيب.
2.16 تجميد المسح الضوئي: تجميد العرض يحمل معلومات موجلة وبيانات اختبار المسافة.
2.17 ب ميزة عرض المسح الضوئي. عرض حدسي شكل عيب من الشغل ونتيجة للكشف أكثر بديهية.
3. المواصفات الفنية
نموذج | EFD-600. |
نطاق القياس | 0 إلى 15000 ملم، في سرعة الصلب |
نطاق تردد تكرار النبض | 20 هرتز إلى 2000 هرتز |
سرعة المواد | 1000 إلى 20000m / ثانية |
مدى ديناميكي | > 40db. |
خطي النظام | الأفقي: +/- 0.2٪ FSW، عمودي: 0.25٪ FSH، دقة مكبر للصوت +/- 1 ديسيبل |
قدرة الميز | > 40db. |
خزف الحساسية | > 50dB (عميق 200MMФ2 ثقب مسطح) |
رفض (قمع) | 0 إلى 80٪ ارتفاع ملء الشاشة |
ضوضاء | اقل من 10٪ |
خطأ خطي أفقي | ضمن نطاق المسح، لا يزيد عن 0.2٪ |
مراضي البوابة | اثنين من البوابات المستقلة يمكن السيطرة عليها على نطاق الاجتياح بأكمله |
مكسب | 110 ديسيبل كحد أقصى في القرار الاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل. |
عرض النطاق الترددي (مكبر للصوت) | 0.2 إلى 20 ميغاهيرتز |
إزاحة النبض | > 32db. |
عرض تأخير | -20 إلى 3400 μs |
التحقيق تأخير / صفر إزاحة | 0 إلى 99.99μs. |
أوضاع الاختبار | نبض صدى، العنصر المزدوج والنقل من خلال |
النابض | موجة الضبط النابض |
نبض الطاقة | 100 فولت، 200 فولت، 250 فولت، 300 فولت، 500 فولت يمكن اختيارها |
تصحيح | موجة نصف موجة، نصف موجة سلبية، موجة كاملة، RF |
وحدات | بوصة أو ملليمتر |
اتصالات محول | bnc أو ليمو |
متطلبات الطاقة | أنابيب AC 100-240 فورت، 50-60 هرتز |
درجة حرارة التشغيل | -10 ℃ إلى 50 ℃، درجة حرارة التخزين: -30 ℃ إلى 50 ℃ |
4. التكوين القياسي
اسم | الكمية | |
1 | مضيف EFD-600 | 1 |
2 | مسبار مستقيم | 1 |
3 | دقق زاوية 4 ميجاز | 1 |
4 | التحقيق ربط الكابل | 2 |
5 | محول كهرباء & كابل | 1 |
6 | كابل الاتصالات | 1 |
7 | كتيب التعليمات | 1 |
8 | برمجة | 1 |
9 | حالة الصك | 1 |
مجسات الشراء الاختيارية:
سعر المسبار يعتمد أساسا على حجم البلورة. ويمكن اختيار التردد من قبل نفسك في حدود0.2 ميجا هرتز - 10 ميجا هرتزوبعد يمكننا توفير الزوايا العامة مثل30 °، 45 درجة، 60 °، 70 درجة، 80 درجة
| شعاع الباعلة التحقيق | 6 × 6،8 × 9،10 × 10، 13 × 13،14 × 16،18 × 18، 20 × 20،20 × 22، 30 × 30 | مسبار شعاع مستقيم (Softfilm) | φ6، φ8، 10، φ12، φ14، φ16، φ20، 24، φ25، 30 |
| مسبار شعاع العنصر المزدوج (Softfilm) | φ8، 10، φ12، 14، φ20، 25، 30، | التحقيق الغمر | φ10، 14، φ20، 25 |
| مسبار مملوء بالماء | φ20، 25. | مسبار زاوية صغيرة | φ14، 20، φ25،18 × 18 |
| Dual العنصر المستقيم Probe Probe (SoftFilm) | 8 × 9،10 × 12 | مسبار موجة السطح | 10x12. |
| تجزح موجة التحقيق | 8 × 12،6 × 6 | التحقيق القطر صغير | 5 × 5،5 × 7 |
| مسبار موجة لوحة | 20 × 30. | مسبار زاوية متغير | 10 × 10،10 × 12 |
