CM-170XYZ
EBP INSTRUMENTS
شنغهاي، الصين
30 مجموعة في الشهر
TT مقدما
1 مجموعة
Application يتراوح:
إنه مناسب للعديد من المعادن الحديدية ، والمعادن غير الحديدية ، وأجزاء المعالجة الحرارية ، والممفورات ، وأشباه الموصلات ، والبلورات ، والسيراميك والصخور وما إلى ذلك.
مقدمة:

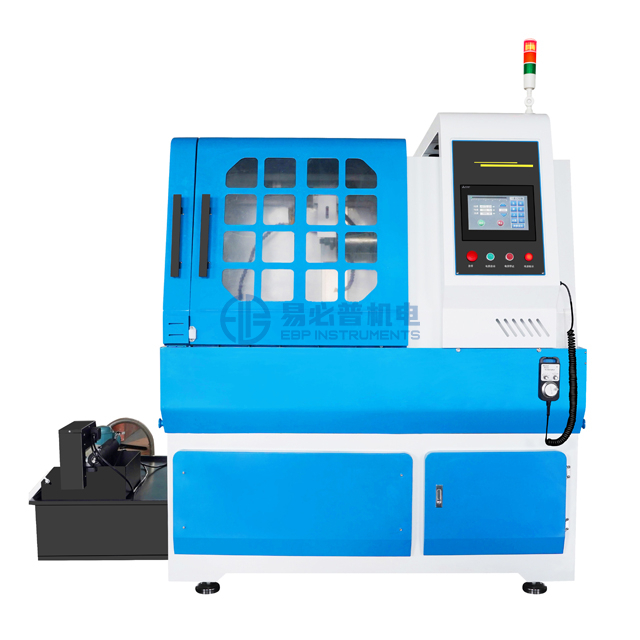

هذا الماكينة عبارة عن آلة قطع المعادن التلقائية التي تسيطر عليها Mitsubishi PLC ، مع توجيهات X و Y و Z تلقائيًا ودقيق. مع القطع الذكي ، يمكن ضبط كمية التغذية اعتمادًا على صلابة المادة لتحقيق أسرع تأثير القطع. يتم التحكم في سرعة القطع في تحويل التردد ، والتي تتمتع بموثوقية عالية للغاية وقدرة على التحكم.
سمات:
(1) التحويل المجاني بين عجلة اليد الإلكترونية والتحكم التلقائي.
(2) تعرض شاشة اللمس Mitsubishi 10 '' بيانات القطع المختلفة.
(4) قطع الدفع المسطح ، قطع المقطع ، قطع المسح ، ثلاث طرق للقطع الوظيفي ، وفقًا لصلابة المادة ، يمكن أن يغير سرعة القطع لتحقيق تأثير القطع السريع.
(5) من أجل جعل غرفة القطع سهلة التنظيف وضمان سلامة محرك المغزل ، نعتمد الفصل الميكانيكي والكهربائي.
(6) توجد نافذة مراقبة كبيرة على غطاء أمان غرفة القطع ، مما يجعل المستخدم سهلاً لمراقبة العملية الكاملة لعينات القطع.
(7) مصابيح LED مثبتة في غرفة القطع ، فإنه يحقق إضاءة فعالة لمنطقة غرفة القطع بأكملها.
(8) يمكن أن تضمن مروحة التهوية الداخلية تصريف التدفق الفعال لمختلف البخار والدخان الناجم عن القطع ويزيد من السطوع الداخلي والوضوح.
(9) التصميم أكثر إنسانية ، باستخدام مبادئ بيئة العمل. الماكينة ذات الضوضاء المنخفضة ، وسهلة التشغيل ، ومظهر جميل ، وآمنة للاستخدام ، وبالتالي فهي واحدة من المعدات المثالية لإعداد عينة المختبر.
الهياكل:
1) شكل الجسم: عمودي. يتكون بشكل أساسي من العلوي (غطاء الأمان) ، الأوسط (الإطار) ، الباب المنزلق الأيمن ، الباب الجانبي ، الإطار السفلي (الصندوق الكهربائي ، مربع الأدوات) ، التثبيت ، الصنبور الشطف ، خزان مياه التبريد (مستقل).
2) يعتمد محرك تحويل التردد ، وقرص القطع المباشر ، وتنظيم السرعة بدون خطوة ، والتصميم الموجز والهيكل الصلب. يوفر القيادة المباشرة ناقل الحركة بين المحرك وقرص القطع ، ويضمن الكفاءة العالية ، والضوضاء المنخفضة ، وصيانة أقل ، وعمر خدمة أطول.
3) تصميم القطع الخاصة لقطع العمل الكبيرة ، فإنه يجعل صيانة أجزاء الماكينة ومعالجة قطع العمل الكبيرة أسهل. يجعلك الباب المنزلق والباب المفصلي لديك مساحة أكبر والوصول غير المحدود ، وهو أكثر ملاءمة لك لوضع قطعة العمل الكبيرة في الوضع الصحيح. يمكنك وضع قطعة العمل في غرفة القطع من ثلاثة اتجاهات (لأعلى ، أمامية ويسار).
4) تتبنى منطقة العمل بنية مغلقة بالكامل وغطاء وقائي شفاف لمراقبة القطع.
5) مزودة بخزان مياه تبريد لتخزين سائل التبريد ، قم بتجنب استخدام ماء الصنبور كسائل تبريد. بعد الانتهاء من أعمال القطع ، استخدم الصنبور الشطف الأيسر لشطف القمامة الداخلية ثم أغلق باب الأمان.
المؤشرات الرئيسية:
نموذج | CM-170XYZ |
وضع القطع | القطع المسطحة للدفع ، قطع قطع ، القطع اكتساح |
محرك | محرك التردد المتغير ؛ 7.5kw ، السرعة ؛ 0-2600r/دقيقة |
نظام التحكم والشاشة | وحدة تحكم قابلة للبرمجة من Mitsubishi ، مع شاشة Mitsubishi التي تعمل باللمس بحجم 10 بوصات |
حجم عجلة القطع الكاشطة | φ450*32*4mm |
قطع سرعة التغذية | 1 ~ 200mm/min (اقترح 5 ~ 12mm/min) |
حجم جدول العمل | 600*800mm (x*y) |
سافر محور x | 150mm |
Z Travel Axis Travel | 290mm |
ذرة محور س | 750mm |
الأعلى. سعة قطع | Ø170mm |
سعة خزان المياه | 150L |
قوة | ثلاث مراحل خمسة أسلاك ، 380 فولت 50 هرتز ， 6kw |
Dimensions | 1850*1650*1900mm |
الوزن الصافي | حوالي 2500 كجم |
قائمة التعبئة:
اسم | تخصيص | وحدة | كتي |
جسم الآلة | CM-170XYZ | تعيين | 1 |
خزان المياه | بما في ذلك المضخة | تعيين | 1 |
عجلة القطع جلخ | 450 × 5 × 32 مم | الكمبيوتر | 2 |
أنبوب منفذ الماء | الكمبيوتر | 1 | |
أنبوب مدخل الماء | الكمبيوتر | 1 | |
فرقة الحلق الكبيرة | الكمبيوتر | 2 | |
مفتاح الربط | 46mm | الكمبيوتر | 1 |
مفتاح الربط | 62mm | الكمبيوتر | 1 |
مفتاح الربط | 17-19mm | الكمبيوتر | 1 |
كتيب الإرشادات | الكمبيوتر | 1 | |
قائمة التعبئة | الكمبيوتر | 1 | |
شهادة الجودة | الكمبيوتر | 1 |
