UTM-1000HW
EBP INSTRUMENTS
شنغهاي
90 مجموعة / شهر
TT مقدما
1 مجموعة
طلب:
لاختبار ثابت وشبهي (التعب منخفض التردد) للأحمال العالية في العديد من أنواع الاختبارات.
يشار خصيصًا إلى تبديل وضع الاختبار ، وذلك بفضل تصميم المساحة المزدوج.
وصف المنتج

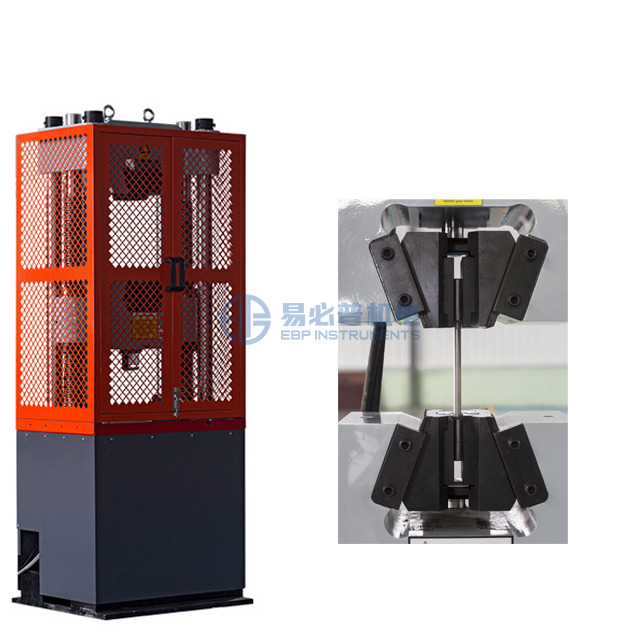

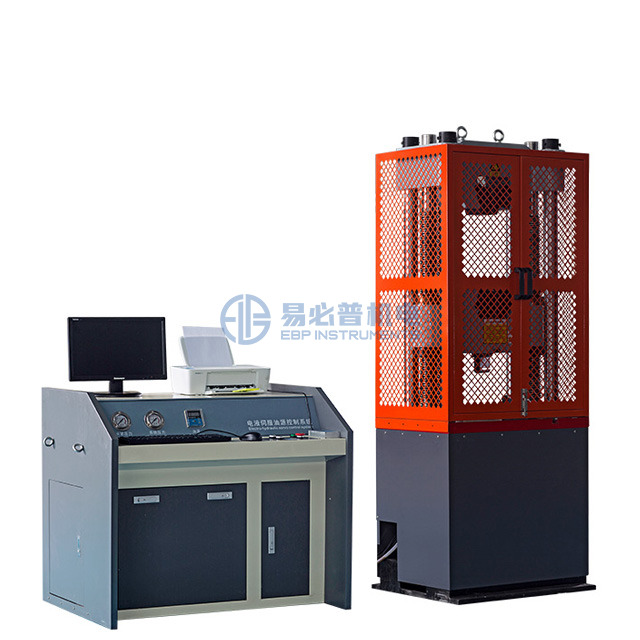

تعد آلة الاختبار الشاملة التي تسيطر عليها UTM-HW على الحاسوب من خلال اختبار مختلف المواد المعدنية وغير المعدنية للتوتر والضغط واختبار الانحناء والقص.
أنواع العينات والمواد
1. المعادن (السلك ، قضيب ، أنبوب ، شريط ، لوحة ، شريط) ؛
2. السحابات (الشد ، دليل ، قص واحد ومزدوج) ؛
3. مواد البناء (شريط التعزيز ، السلك ، شبكة ، طي ، ضغط من الخرسانة والمكونات) ، إلخ.
المعايير التطبيقية
يلتقي الحمل أو يتجاوز المعايير التالية: ASTM E4 ، ISO7500-1 ، EN 10002-2 ، BS1610 ، DIN 51221.
يلتقي قياس الإجهاد أو يتجاوز المعايير التالية: ASTM E83 و ISO 9513 و BS 3846 و EN 10002-4.
مواصفة:
نموذج | UTM-1000HW |
عدد الأعمدة | 6 (4 أعمدة و 2 براغي) |
سعة التحميل | 1000kn |
سعة التحميل | 100000kgf |
معيار المعايرة | ISO 7500 |
معيار المعايرة | الفئة 1 أو الفئة 0.5 |
اختبار دقة الحمل | ± 1 ٪ أو ± 0.5 ٪ |
نطاق قياس الحمل | 1 ٪ ～ 100 ٪ F.S |
دقة التحميل | 1/500،000 من FS |
قرار النزوح | 0.001mm |
دقة النزوح | ≤ ± 0.5 ٪ من الإشارة إلى القيمة |
نطاق قياس التشوه | 1 ٪ ~ 100 ٪ fs |
قرار التشوه | 1/± 500000Fs من تشوه الحد الأقصى |
دقة التشوه | ≤ ± 0.5 ٪ من الإشارة إلى القيمة |
حماية الحمل الزائد | ≥5 ٪ من المدى الكامل |
معلمات الإطار الرئيسية | |
الأعلى. مساحة اختبار الشد | 650mm |
الأعلى. مساحة اختبار الضغط | 550mm |
المسافة بين عمودين | 550mm |
الأعلى. مكبس السكتة الدماغية | 250mm |
سرعات الاختبار | 0-80mm/min |
ضبط شعاع الصليب لسرعة الحد الأقصى | حوالي 200 ملم/دقيقة |
تحكم المعلمات | |
وضع التحكم | قوة التحكم في حلقة الإغلاق ، والتحكم في حلقة التشوه المغلقة ، والتحكم في حلقة الإزاحة |
يتحكم التحكم في القوة في نطاق السرعة | 0.001 ٪ ~ 5 ٪ fs/s |
يتحكم التحكم في التشوه في نطاق السرعة | 0.001 ٪ ~ 5 ٪ fs/s |
معلمات الملحقات | |
وضع التثبيت | نوع إسفين من النوع الهيدروليكي التلقائي |
الأبعاد العامة للفكين | 80*80mm |
عينة مستديرة تم تثبيت ضياء. يتراوح | φ13 -φ26 ؛ φ26 -φ40mm (اختياري: φ6-13mm) |
نطاق سماكة عينة مسطحة | 0 ~ 15mm (اختياري: 15-30 مم) |
أبعاد لوحة الضغط | φ160mm |
معلمات الآلة | |
حمام الإطار البعد (l*w*h) | 900*660*2150mm |
بُعد قوة الزيت (l*w*h) | 1250*1000*1000mm |
مزود الطاقة | 3p 380v ± 10 ٪ ، 50-60Hz ، 2.3kw |
ن. | 1780 كجم |
درجة حرارة التشغيل | 0 إلى +38 درجة مئوية (+32 إلى +100 درجة فهرنهايت) |
نطاق الرطوبة | 10 ٪ إلى 90 ٪ من غير الولادة |
ملحوظة: 1. تتوفر إطارات عالية و/أو إضافية واسعة و/أو إضافية. 2. نظام إمداد الطاقة قابل للتخصيص تمامًا. | |

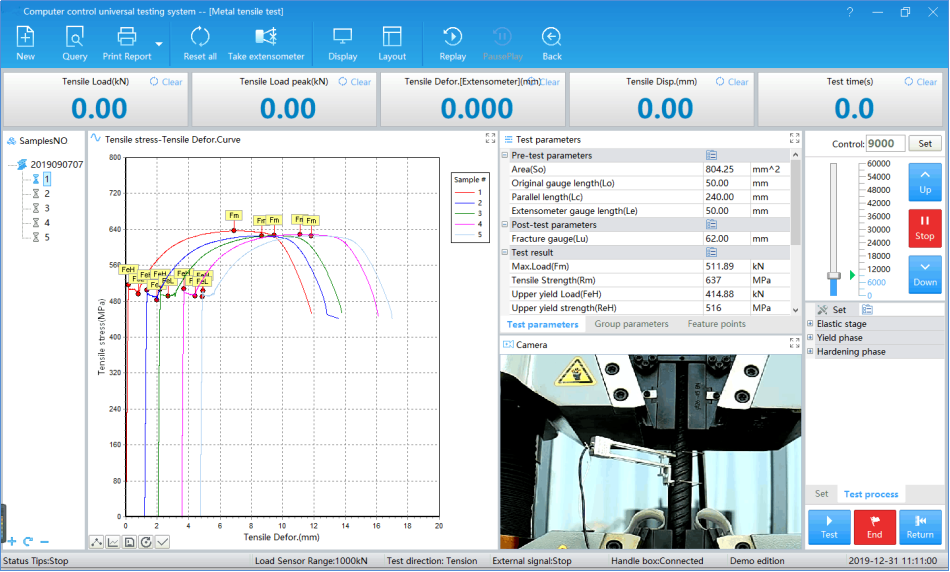

1) حزمة ، تعمل تحت Windows ™ ، تم تطويرها خصيصًا بواسطة EBP لاستخدامها في آلات الاختبار الشاملة.
2) في اختبار الشد المعدني ، يمكن تلقائيًا الحصول على FEL ، FEH ، FP ، FT ، FM ، REL ، REH ، RP ، RT ، AGT ، Z ، A ، RM ، إلخ ، يمكن أيضًا الاستمرار في الاعتراف الاصطناعي بـ بالنسبة لـ FEL ، FM ، وما إلى ذلك وطباعة النتائج وفقًا لذلك.
3) وظائف انتقال المنحنى التوقيت: من خلال الماوس ، انقر فوق منحنى القوة والتشوه ، للحصول على معلمات مختلفة من كل نقطة.
4) التحليل التلقائي: اختبار الانتهاء ، والتحليل تلقائيًا ، ونتائج الاختبار الإحصائية.
5) وظيفة التسجيل: يمكن أن تسجل وتشغيل بشكل فعال دعم عملية تجربة الاختبار بأكملها
