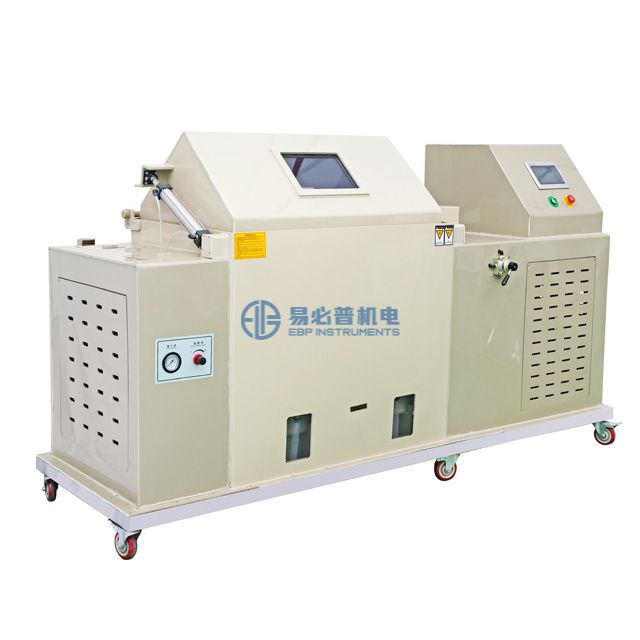

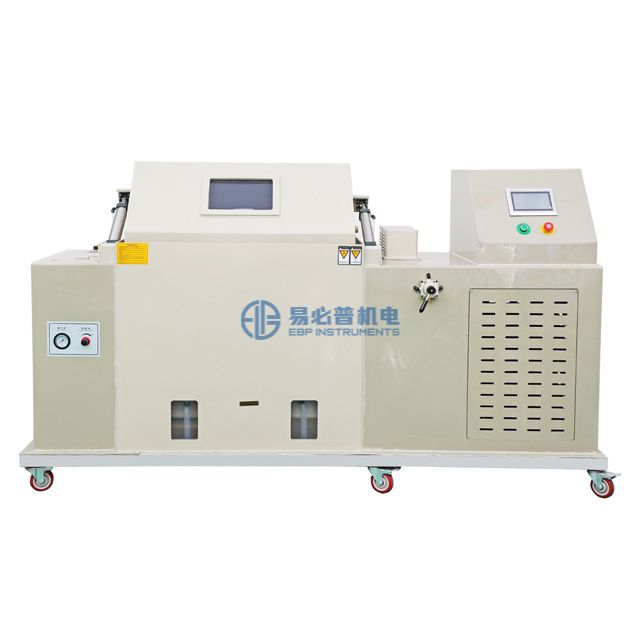

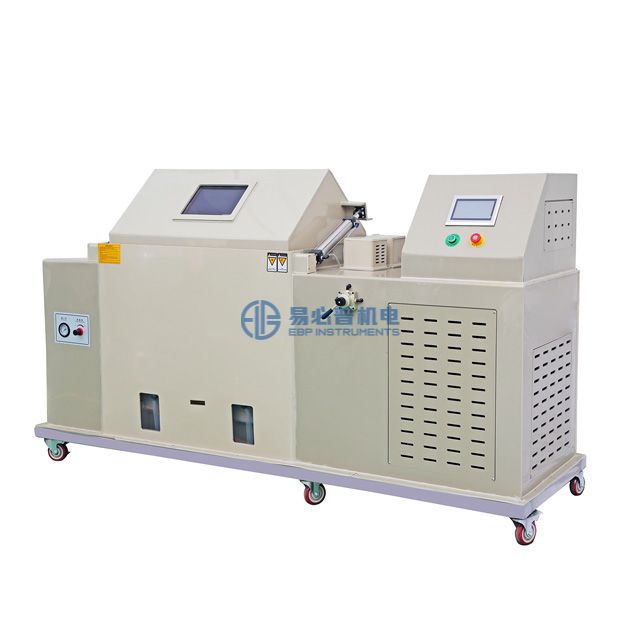

غرفة اختبار رش الملح المركب | آلة اختبار التآكل NSS وCASS وACSS

حجم الغرفة الداخلية

1200 * 1000 * 700 مم (الطول * العرض * الارتفاع)،  840L

مساحة عمل فعالة: 120 لتر

الحجم الخارجي

2700*1480*1580 ملم (الطول*العرض*الارتفاع)

وزن الآلة

حوالي 160 كجم

الحمولة القصوى للغرفة

حوالي 100 كجم

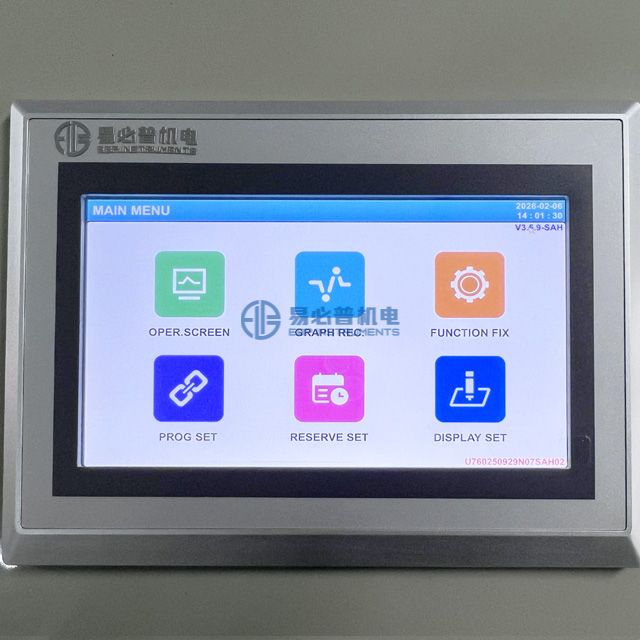

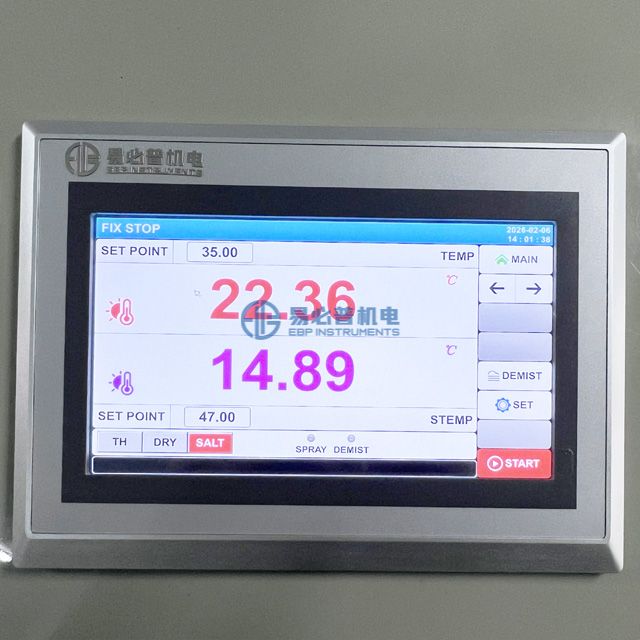

التحكم بشاشة اللمس مع البرنامج

شاشة ملونة تعمل باللمس مقاس 7 بوصات، تدعم اللغة الصينية والإنجليزية؛

يمكنه التحكم في درجة الحرارة والرطوبة ورش الملح والتجفيف.

يمكن ضبط برنامج 120 مجموعة، يمكن لكل برنامج مجموعة ضبط 1-99 خطوة

دقة العرض

درجة الحرارة: 0.01 درجة مئوية؛ الوقت: 0.1 دقيقة؛ الرطوبة: 0.1% ر

نطاق الإعداد

يتم الضبط وفقًا لنطاق درجة حرارة تشغيل الجهاز (الحد الأعلى +5 درجة مئوية، الحد الأدنى -5 درجة مئوية).

نطاق درجة الحرارة

0 درجة مئوية -60 درجة مئوية؛ قياس درجة الحرارة بواسطة المقاوم البلاتيني نوع PT100

نطاق الرطوبة

30-98% رطوبة نسبية

دقة التحكم

دقة درجة الحرارة: 0.01 درجة مئوية؛  دقة الرطوبة: 0.1% ر.

انحراف درجة الحرارة: ±1.0 درجة مئوية؛  انحراف الرطوبة: ± 2% ر.

توحيد درجة الحرارة: ±2°C؛  تجانس الرطوبة: ±3% رطوبة نسبية؛

تقلبات درجة الحرارة: ±0.5 درجة مئوية؛  تقلب الرطوبة: ± 2% ر

نظام التحكم

وحدة تحكم قابلة للبرمجة بشاشة LCD تعمل باللمس، مفتاح الطاقة، ضوء مؤشر الرش، ضوء مؤشر التشغيل، ضوء مؤشر الخطأ، واجهة اتصال RS-232، USB، إيثرنت.

معدل التدفئة

RT→+65 درجة مئوية ≥ 60 دقيقة؛  RT→+0 درجة مئوية ≥ 30 دقيقة

نظام التدفئة

1) غرفة الخلط: تستخدم سخان سبائك التيتانيوم ومروحة دوارة قوية لتدوير الهواء. P.I.D. (معرف الطاقة) التحكم في مخرجات التسخين يحقق توازن درجة الحرارة.

2) غرفة الاختبار: تستخدم عناصر تسخين سبائك التيتانيوم لتسخين الهواء المباشر. P.I.D. التحكم في مخرجات التسخين يحقق توازن درجة الحرارة.

3) خزان الضغط: يستخدم عناصر تسخين سبائك التيتانيوم لتسخين المياه. يدخل الهواء المضغوط إلى الماء الساخن ويتدفق على شكل فقاعات. P.I.D. التحكم في مخرجات التسخين يحافظ على درجة حرارة ثابتة وينتج غاز رش نقي.

النظام الكهربائي

قاطع دائرة الطاقة الرئيسي، وحدة التحكم، لوحة التوزيع، مروحة التبريد، واقي درجة الحرارة الزائدة؛ مدخلات الطاقة: ميزان حرارة المقاومة البلاتينية

وضع التحكم في النظام الكهربائي

التحكم PID للتشبع المضاد للتكامل

BTC التحكم المتوازن في درجة الحرارة (معدات اختبار درجة الحرارة)

التحكم المتوازن في درجة الحرارة والرطوبة BTHC (معدات اختبار درجة الحرارة والرطوبة)

نظام دوران الهواء

مع غرفة الهواء المدمجة ومروحة التدوير المصنوعة من الفولاذ المقاوم للصدأ، يتم نفخ الهواء بالتساوي من خلال قناة الهواء عبر المخمدات والناشرات، وتوزيع درجة الحرارة والرطوبة المتوازنة في غرفة التكييف على مساحة الاختبار، وبالتالي تحقيق الغرض من التحكم الموحد في درجة الحرارة والرطوبة.

نظام الوئام

مرطب ، مزيل الرطوبة ، سخان ، مروحة دوارة ، جهاز صرف ، جهاز إمداد المياه ، جهاز تحكم في مستوى الماء ، واقي من الحرارة الزائدة ، جهاز ترطيب أنبوب مضاد للحرق الجاف ، مجرى هواء دائري ، مخمد.

نظام الترطيب وإزالة الرطوبة

يستخدم النظام الترطيب بالبخار، مع بدء الضاغط في إزالة الرطوبة وP.I.D. التحكم في معدل الترطيب للوصول إلى مستوى الرطوبة المطلوب.

نظام إمدادات المياه

يفي الماء بمعايير جودة المياه الوطنية للمختبر التحليلي من المستوى الثاني، مع محتوى شوائب صلبة أقل من 1 ملجم / لتر.

وضع إمدادات المياه: أوضاع إمدادات المياه التلقائية / اليدوية المزدوجة، مع مدخل مياه أوتوماتيكي ومجموعة قياسية من نظام المياه النقية.

اتصالات البيانات

منفذ RS 232، يمكنه عرض المنحنيات والحصول على البيانات؛ يمكن استخدامه كنظام مراقبة وتحكم عن بعد.

تخزين البيانات

وباستخدام بطاقة ذاكرة داخلية بسعة 2 جيجابايت، يمكن تسجيل البيانات التجريبية مباشرة دون الاتصال بجهاز كمبيوتر. يمكن طباعة البيانات والمنحنيات عن طريق الكمبيوتر مما يجعلها سهلة الاستخدام.

فوهة الرش

مصنوعة بفوهة زجاجية خاصة، وحجم الرش وزاوية الرش قابلة للتعديل.

جهاز رش

اضبط وظيفة الرش التلقائي وفقًا للبرنامج، ويمكن تعديل حجم الرش عن طريق ضبط ارتفاع برج الرش.

طريقة إزالة الضباب

ضبط وظيفة إزالة الضباب تلقائيًا وفقًا للبرنامج؛ يتم إدخال الهواء المضغوط إلى غرفة الغرفة ومن ثم يتم طرد الضباب الداخلي، مما يؤدي إلى إزالة الضباب من الهواء بسرعة.

وضع العمل الدوري

تعمل الآلة باستخدام وضع التحكم المنفصل بالرش الجاف/الرطب والملح. يسمح التحكم الذكي في إشارة الوقت TS بالرش الدوري أو المستمر، مما يحقق التشغيل التلقائي لدورات التجفيف والرطوبة ورش الملح.

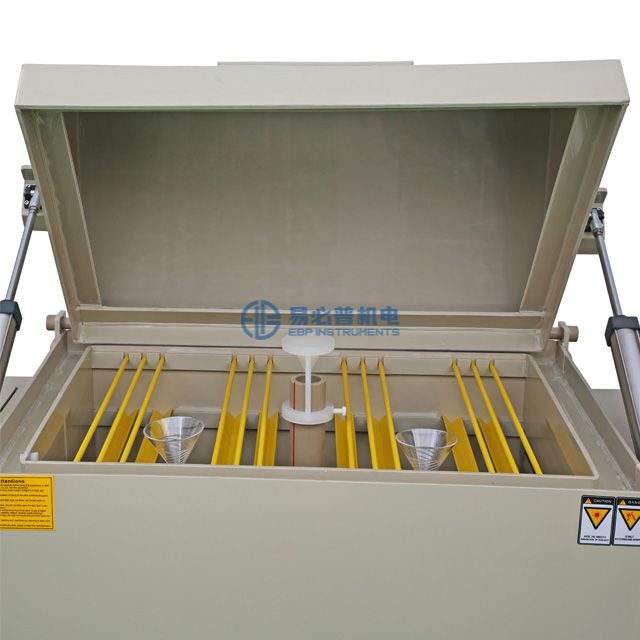

رف العينة

1. تستخدم غرفة الاختبار أخدودًا مثلثًا PVC مع إطار فهرسة مثبت على الجدار الداخلي، مما يسمح بزوايا عينة الاختبار القابلة للتعديل. يكون الضباب موحدًا على الجوانب الأربعة، مما يضمن إمكانية وضع عدد كبير من قطع الاختبار.

2. تقع منصة وضع عينة لوحة PP المثقبة في الجزء السفلي من الغرفة. تسمح الثقوب المتباعدة بشكل متساوٍ في المنصة بالتصريف السريع للسائل المرشوش، مما يتيح وضع عينات كبيرة للاختبار.

المزيد من وظائف التحكم

1. يتميز بوظائف التحرير والمسح والإدراج.

2. مجهزة بمجموعتين من التحكم في إخراج إشارة الوقت (قادرة على التحكم في عمل التشغيل/الإيقاف لكائن الاختبار).

3. يتميز بـ 9 مجموعات من إعدادات معلمات PID.

4. يتضمن تخطي الوظائف وإيقافها أثناء تنفيذ البرنامج.

5. تتميز بذاكرة برنامج انقطاع التيار الكهربائي وإعادة تشغيل البرنامج تلقائيًا واستمراره بعد استعادة الطاقة.

6. يشمل وظائف نسخ البرنامج وتجزئته وربطه، بالإضافة إلى وظائف تحرير البرنامج مثل تحرير عناوين التجارب.

7. يتميز بوظائف الحصول على البيانات وتصديرها وعرضها الرسومي.

8. يشمل حساب PID التلقائي والتحكم FUZZY.

9. يتميز بوظائف تعديل التاريخ والوقت.

10. إنذار الخطأ ومطالبات السبب/التعامل معه

11. حماية انقطاع التيار الكهربائي

12. حماية درجة الحرارة الحد العلوي والسفلي

13. وظيفة توقيت التقويم

14. وظيفة البدء المجدولة

15. وظيفة التشخيص الذاتي

16. وظيفة التوقف التلقائي

17. وظيفة قفل الزر والشاشة

التحكم في إمدادات الغاز

ضاغط الهواء ← الزيت الأساسي ← فاصل الماء ← صمام تخفيض الضغط ← صمام الملف اللولبي الرئيسي ← فاصل الزيت عن الماء الثانوي ← المشبع ← صمام تنظيم الضغط ← صمام الملف اللولبي للرش ← الفوهة

ملحوظة: ضاغط الهواء هو عنصر شراء اختياري.

وظيفة الاستعداد

يحتوي على وظيفة توفير الطاقة في وضع الاستعداد ويمكنه عرض الصور في وضع الاستعداد.

وظيفة تسجيل المنحنى

ويتميز بذاكرة الوصول العشوائي المحمية بالبطارية والتي يمكنها حفظ إعدادات الجهاز، وقيم العينات، وأوقات أخذ العينات؛ الحد الأقصى لوقت التسجيل هو 60 يومًا (عندما تكون فترة أخذ العينات 1.5 دقيقة).

مرشح مجفف

تقوم مرشحات المجفف المستوردة بتجفيف مادة التبريد والشوائب.

المبرد

يتم استخدام المبرد الصديق للبيئة R404a، مع مؤشر استنفاد الأوزون 0.

وظيفة نصائح استكشاف الأخطاء وإصلاحها

عندما يتعطل الجهاز، تكتشف وحدة التحكم تلقائيًا سبب الخلل وتعرض صورة الخطأ وتعليمات استكشاف الأخطاء وإصلاحها المقابلة.

وظيفة السلامة

وظيفة الحماية من انقطاع التيار الكهربائي

وظيفة حماية درجة الحرارة الحد العلوي والسفلي

وظيفة الحماية من الحرارة الزائدة للضاغط

وظيفة حماية التيار الزائد للضاغط

وظيفة حماية الضغط الزائد للضاغط

وظيفة الحماية من الحرارة الزائدة لمروحة المكثف

وظيفة الحماية من درجة الحرارة الزائدة قابلة للتعديل

قناة تكييف الهواء وظيفة الحماية القصوى من درجة الحرارة الزائدة

وظيفة الحماية من الحرارة الزائدة للمروحة والمحرك

وظيفة الحماية من الاحتراق الجاف لعنصر التسخين

وظيفة حماية خلل إمدادات المياه

وظيفة حماية شذوذ الصرف الصحي

حماية التسرب

الزائد وحماية ماس كهربائى

فشل إمدادات الطاقة وظيفة حماية المرحلة العكسية

مادة الغرفة

1) الغرفة الداخلية: مصنوعة من لوح البولي بروبيلين PP، مما يوفر عزلًا ممتازًا.

2) الغرفة الخارجية: مصنوعة من لوح البولي بروبيلين PP المستورد، مما يجعلها جذابة من الناحية الجمالية.

3) غطاء إغلاق المختبر: مصنوع من لوح البولي بروبيلين PP، يتميز بفتح أوتوماتيكي بزر واحد، نافذة مراقبة شفافة، وجهاز إزالة الضباب من أجل مراقبة واضحة أثناء التجارب. حواف الختم مزدوجة الطبقات تضمن ختمًا قويًا.

4) مرطب الهواء/خزان إمداد المياه: مصنوع من لوح البولي بروبيلين، وهو مرطب خارجي/خزان إمداد المياه بمقياس مخفي لمستوى الماء. يتم تركيب جهاز تنقية المياه عند المدخل لتصفية الشوائب من الماء بشكل فعال.

5) خزان التشبع: مصنوع من أنابيب PP لتحقيق العزل الأمثل ومقاومة التآكل.

6) غرفة التكييف: الغرف الداخلية والخارجية مصنوعة من معدن التيتانيوم، مما يوفر مقاومة للتآكل، ومقاومة لدرجة الحرارة، وعمر خدمة طويل.

7) المواد العازلة لغرفة التكييف: طبقة عازلة من رغوة البولي يوريثان الصلبة.

8) القاعدة: مصنوعة من الفولاذ المطلي المغطى ببلاستيك PP وتتضمن عجلات.

9) مجرى الهواء: يقوم جهاز المثبط المحكم المصمم خصيصًا بالتبديل تلقائيًا بين رش الملح واختبار درجة الحرارة/الرطوبة.

بيئة العمل

1. درجة الحرارة المحيطة: 5–30 درجة مئوية؛ الرطوبة النسبية: ≥85% ر؛

2. موقع التثبيت: أرض مسطحة وخالية من الاهتزاز.

3. المعدات: الابتعاد عن مصادر الحرارة والمواد القابلة للاشتعال أو الانفجار.

4. موقع التثبيت: تجنب أشعة الشمس المباشرة والحفاظ على دوران الهواء الداخلي بشكل جيد.

5. يجب أن يكون موقع التركيب نظيفًا ولا يجب تركيبه في مناطق مليئة بالأتربة أو بالقرب من فتحات تهوية الغبار.

متطلبات بيئة التخزين

1. يجب الحفاظ على درجة الحرارة المحيطة للمعدات ضمن نطاق من 0 درجة مئوية إلى +45 درجة مئوية.

2. عندما تكون درجة الحرارة المحيطة أقل من 0 درجة مئوية (إذا كان سيتم إيقاف تشغيل المعدات لفترة طويلة)، يجب تصريف جميع المياه المتبقية في المعدات لمنع تجميد المياه الموجودة في الأنابيب وإتلاف الأنابيب.

متطلبات موقع التثبيت

أن تكون الأرض مسطحة وجيدة التهوية وخالية من الغازات والغبار القابلة للاشتعال أو الانفجار أو التآكل؛ لا توجد مصادر إشعاع كهرومغناطيسي قوية في مكان قريب؛ ألا تقل قدرة تحمل الأرض عن 600 كجم/م2؛ يتم توفير مساحة صيانة كافية حول المعدات.

ج: لا يقل عن 400 ملم

ب: لا يقل عن 400 ملم

ج: لا يقل عن 1000 ملم

1

جهاز التحكم بدرجة الحرارة والرطوبة

يويي

1 مجموعة

2

ضاغط

اليابان سانيو

1 وحدة

3

جهاز للتجفيف والتصفية

إيمرسون، الولايات المتحدة الأمريكية

1 قطعة

4

مستخرج الزيت

إيمرسون، الولايات المتحدة الأمريكية

1 قطعة

5

فوهة الرش

النظام

2 قطعة

6

قذيفة مربع

ألواح PVC مستوردة 8 مم من جنوب آسيا؛ ملحومة باستخدام طرق محلية الصنع.

1 وحدة

7

الصندوق الداخلي للخزانة

لوح PVC مستورد من جنوب آسيا، ملحوم ومصنع محليًا، بسمك 8 مم

1 وحدة

8

غرفة التنسيق

سبائك التيتانيوم ذاتية الصنع

1 وحدة

9

مقياس التبخر

تايوان يونغ تشيانغ

1 وحدة

10

مكثف

تايوان يونغ تشيانغ

1 وحدة

11

أنابيب النحاس

إنتاج محلي، جودة عالية

الدفعة 1

12

مروحة

ضبط النفس

1 صفحة

13

محدد درجة الحرارة

قوس قزح كوريا

2 قطعة

14

محرك غرفة المنسق

تايوان يوتيان

2 وحدة

15

تنسيق المكره الغرفة

تايوان يوتيان

2 قطعة

16

أنبوب تسخين المختبر

حسب الطلب (أنبوب التيتانيوم)

1 قطعة

17

أنبوب التدفئة لغرفة الخلط

حسب الطلب (أنبوب التيتانيوم)

المجموعة 1

18

أنبوب التدفئة الترطيب

حسب الطلب (أنبوب التيتانيوم)

المجموعة 1

19

تتابع الحالة الصلبة

تايوان يانجمينج

3 مجموعات

20

وسط التبريد

هانيويل، الولايات المتحدة الأمريكية

5 كجم

21

صمام الملف اللولبي المبرد

تسوروغو اليابانية

2 قطعة

22

رش صمام الملف اللولبي

ألمانيا تتمتع بكفاءة عالية.

1 قطعة

23

صمام الملف اللولبي لإزالة الضباب

جينتونغ الألماني

1 قطعة

24

صمام هيدروليكي وكهرومغناطيسي إضافي

جينتونغ الألماني

1 قطعة

25

صمام الملف اللولبي الصرف

جينتونغ الألماني

1 قطعة

26

موصل التيار المتردد

شنايدر الفرنسي

4 قطع

27

مرحل الحمل الزائد الحراري

شنايدر الفرنسي

2 قطعة

28

التتابع المساعد

شنايدر الفرنسي

4 قطع

29

حماية تسلسل المرحلة

جلالة الإيطالية

1 قطعة

30

جهاز قياس درجة الحرارة

هونج كونج باوجوانج

2 قطعة

31

صندوق ماء

ضبط النفس

1 قطعة

32

خزانات المياه العلوية والسفلية

تطوير الذات والبحث

2 قطعة

33

أنبوب وقائي

إنتاج محلي، جودة عالية

1 قطعة

34

نهاية السلك

إنتاج محلي، جودة عالية

الدفعة 1

35

غلاف الأسلاك

إنتاج محلي، جودة عالية

6 عناصر

36

فتحة بطاقة PP

إنتاج محلي، جودة عالية

4 عناصر

37

عجلة دوارة عالمية

إنتاج محلي، جودة عالية

4 قطع

38

صمام تنظيم الضغط

تايوان شان نايس

1 قطعة
