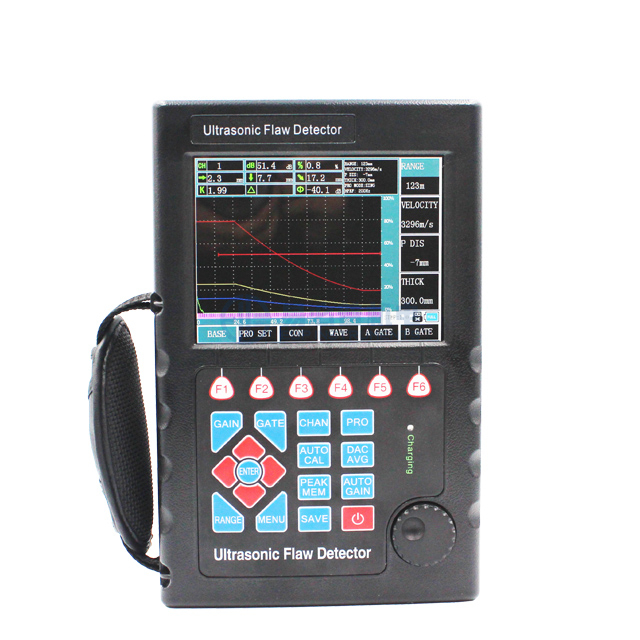

EFD-500.
EBP INSTRUMENTS
شنغهاي، الصين
300 مجموعات شهريا
T / T مقدما
1 مجموعة
مقدمة:
المتقدمة عالية الدقة الكاشف الرقمية بالموجات فوق الصوتية الكاشف بسرعة، بسهولة ودون تلف، الكشف بدقة، حدد موقع وتقييم وتشخيص عيوب مختلفة داخل قطعة العمل مثل الشقوق، اللحامات، المسام، الثقوب الرملية، الادراج، قابلة للطي، إلخ. تم تطبيقه للحصول على الطاقة الكهربائية، البتروكيماويات، المرجل وعوافر الضغط، هيكل الصلب، العسكرية، الفضاء، النقل بالسكك الحديدية، السيارات، الآلات وغيرها من المجالات. إنها أداة أساسية لصناعة الاختبار غير المدمرة.
2.1 وضع عرض القياس: موجة إيجابية، موجة سلبية، موجة كاملة وموجة تردد الراديو؛
2.2 لديها وظيفة قمع خطية، والحد الأقصى تثبيط هو 80٪ من ارتفاع الشاشة؛
2.3 يمكن أن تبديل بين مسبار الكريستال واحد، مسبار مزدوج الكريستال وطرديين التفتيش؛
2.4 لديها إعداد البوابة ووظيفة التنبيه. يمكن ضبط موضع وعرض البوابة بشكل تعسفي على الشاشة، ويمكن تعيين إنذار موجة واردة؛
2.5 خمسمائة (500) قنوات الكشف المستقلة، كل قناة مجموعة مجموعة منفصلة من معلمات الاختبار، منحنى DAC؛
2.6 أوضاع عرض مع زاوية وقيمة K؛
2.7 يتم إنشاء منحنى DAC تلقائيا، ويمكن تسجيل ما يصل إلى 10 نقاط، مع أربعة منحنيات إزاحة إضافية قابلة للتعديل؛
2.8 يتم إنشاء منحنى AVG تلقائيا، ويمكن تخصيص نوعان من العيوب؛
2.9 وظيفة معايرة التحقيق التلقائي؛
2.10 مع وظيفة التخزين، يمكن تخزين 100 نمط الاجتياح والمعلمات ومنحنى DAC؛
2.11 لديه وظيفة تشغيل رسومات التخزين، ورسومات المسح الضوئي المخزنة من منطقة التخزين وعرضها على الشاشة؛
2.12 لديه وظيفة حذف لحذف المحتوى المحدد (يمثل برقم مجموعة التخزين) من منطقة التخزين؛
2.13 وظيفة الذروة
2.14 تجميد وظائف ذوبان الجليد مع المعلمات الموجي والتفتيش؛
2.15 مع قياس مسار الصوت وظيفة تحليل التردد الصدى؛
2.16 وظيفة مؤشر حالة الطاقة في الوقت الحقيقي؛
2.17 دعم واجهة اتصال USB؛
2.18 بطارية ليثيوم، استهلاك الطاقة المنخفض، يمكن أن تعمل مستمرة أكثر من عشر ساعات
2.19 يمكن أن إعداد التنبيه الجرس أثناء العملية
2.20 ضوء، مريحة، من السهل التشغيل
المواصفات الفنية:
نموذج | EFD-500. |
نطاق المسح (مم) | نطاق المسح (مم): 0 ~ 10000 الدرجات: 2.5، 5، 10، 20، 30، 40، 50، 60، 70، 80، 90، 100، 150، 200، 250، 300، 350، 400، 450، 500، 600، 700، 800، 900، 1000، 2000، 3000، 4000، 5000، 6000، 7000، 8000، 9000، 9000، 9000، 9000، 10000. ضبط خطوة المسافة: 1MM |
نوبة النبض (MS): -7 إلى +9984. الدرجات: -20، -10، 0.0، 10، 20، 50، 100، 150، 200، 250، 300، 350، 400، 450، 500، 600، 700، 800، 900، 1000، 1500، 2000، 2500، 3000، 3400. تعديل الخطوة: 1 (-7ms ~ 9984ms) | |
Probe Zero Point (MS) | Probe Zero Point: 0.0 ~ 99.99 ضبط الخطوة: 0.01 |
سرعة صوت المواد (م / ث) | سرعة الصوت المادة: 1000 ~ 15000 7 سرعات صوت ثابتة: 2260، 2730، 3080، 3230، 4700، 5900، 6300 ضبط الخطوة: 1 |
أساليب العمل | مسبار واحد (تلقي وإرسال) تحقيقات مزدوجة (واحدة لاستقبال واحد للإرسال) |
نطاق التردد (MHz) | 0.5 ~ 20. |
تكاسب التكيف (DB) | 0 ~ 120؛ ضبط الخطوة: 0.2، 1، 2، 4، 6، 8، 10، 20، 50 |
تثبيط خطي | ارتفاع الشاشة 0٪ إلى 80٪، حجم الخطوة: 1٪ |
خطأ خطي عمودي | خطأ خطي عمودي، ليس أكثر من 3٪ |
خطأ خطي أفقي | ضمن نطاق المسح، لا يزيد عن 0.2٪ |
الهامش حساسية الكشف عن العيوب | ≥62db. |
مدى ديناميكي | ≥32db. |
إنذار | موجة الواردة الإنذار |
شاشة عرض | لون السطوع العالي 5.7 في العرض |
منطقة عرض المسح الضوئي | ملء الشاشة أو المحلية؛ A-Scan يظهر تجميد وذوبان الجليد التعبئة |
قناة كشف العيب | 300 |
مخزن البيانات | 500 A-Scan Graphics |
واجهة الاتصالات | يو اس بي |
وحدات القياس | مم |
محول الطاقة | أدخل 100 فولت ~ 240V / 50 هرتز ~ 60 هرتز؛ الإخراج 9V / 1.5A |
بطارية | بطارية ليثيوم (لي) 5000 مللي أمبير |
درجة حرارة العمل (درجة مئوية) | -10 ~ 50 درجة مئوية |
الرطوبة العاملة (RH) | 20٪ ~ 90٪ |
نوع الواجهة | bnc. |
الأبعاد و n / w | 220 * 140 * 50mm؛ 1 كجم |
حجم الحزمة & g / w | 46 * 38 * 18 ملم 5.5 كجم |
قائمة التعبئة:
اسم | الكمية | |
1 | وحدة رئيسية | 1 |
2 | التحقيق المستقيم 10MM 2.5MHz | 1 |
3 | angle probe 13x13 k2 2.5mhz | 1 |
4 | التحقيق ربط الكابل | 2 |
5 | محول كهرباء | 1 |
6 | بطاقة الضمان | 1 |
7 | شهادة المنتج | 1 |
8 | كتيب التعليمات | 1 |
9 | برمجة | 1 |
10 | حالة الصك | 1 |

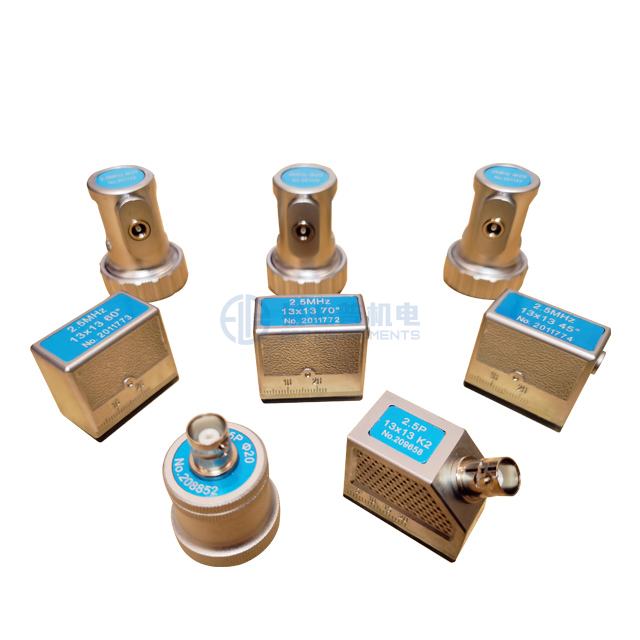

Probs الشراء اختياري:
سعر المسبار يعتمد أساسا على حجم البلورة. ويمكن اختيار التردد بنفسك في حدود 0.2 ميجا هرتز - 10 ميجا هرتز. يمكننا توفير الزوايا العامة مثل 30 درجة، 45 درجة، 60 °، 70 درجة، 80 درجة
شعاع الباعلة التحقيق | 6 × 6،8 × 9،10 × 10، 13 × 13،14 × 16،18 × 18، 20 × 20،20 × 22، 30 × 30 | مسبار شعاع مستقيم (Softfilm) | φ6، φ8، 10، φ12، φ14، φ16، φ20، 24، φ25، 30 |
مسبار شعاع العنصر المزدوج (Softfilm) | φ8، 10، φ12، 14، φ20، 25، 30، | التحقيق الغمر | φ10، 14، φ20، 25 |
مسبار مملوء بالماء | φ20، 25. | مسبار زاوية صغيرة | φ14، 20، φ25،18 × 18 |
Dual العنصر المستقيم Probe Probe (SoftFilm) | 8 × 9،10 × 12 | مسبار موجة السطح | 10x12. |
تجزح موجة التحقيق | 8 × 12،6 × 6 | التحقيق القطر صغير | 5 × 5،5 × 7 |
مسبار موجة لوحة | 20 × 30. | مسبار زاوية متغير | 10 × 10،10 × 12 |
