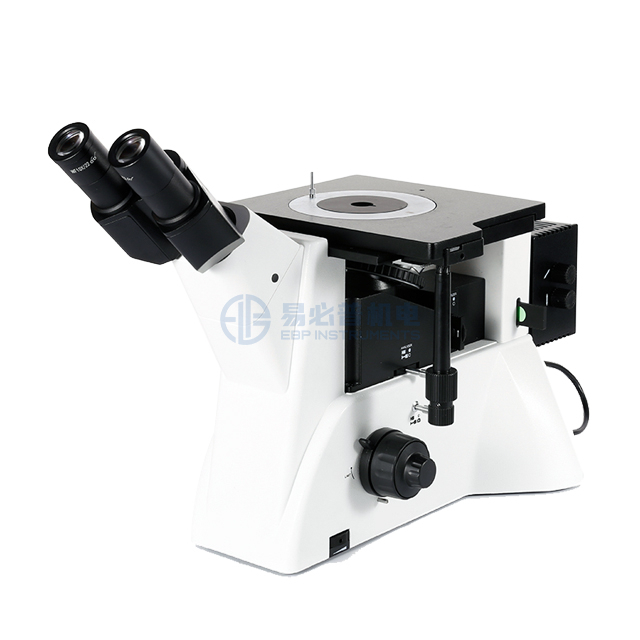

مجهر علم المعادن ثلاثي العينيات المقلوب مع عدسة الهدف الميدانية الساطعة

العدسة

10X خطة حقل واسعة العدسة وحقل الرؤية رقم φ22mm،

واجهة العدسة هي Ф30mm

هدف مجال مشرق

PL L10X / 0.25               المسافة العمل: 20.2 مم

PL L20X / 0.40               مسافة العمل: 8.80 مم

PL L50X / 0.70               المسافة العمل: 3.68 ملم

PL L100X / 0.85 (جاف)     مسافة العمل: 0.40 مم

nosepiece.

خماسي / خمسة. حفرة (الكرة الخلفية تحمل موقع داخلي)

عدسة موضوعية 5x للشراء الاختياري

أنبوب العدسة

أنبوب مجهر مفصلية، مع زاوية مراقبة قدرها 45 درجة،

ومسافة تلميذ من 53-75 ملم

تركيز النظام

محوري خشن / جيد التركيز، مع تعديل التوتر ووقف الحد الأدنى من قسم التركيز الدقيق هو 2μm

منصة

المرحلة الميكانيكية الحجم الكلي: 242mmx200mm والنطاق المتحرك: 30mmx30mm.

حجم المرحلة الدوارة والتناوب الحجم: قياس الأقصى هو Ф130mm والحد الأدنى من الفتحة الواضحة أقل ф 12mm.

إضاءة

6 فولت 30W الهالوجين والسطوع تمكين السيطرة.

الحجاب الحاجز المجال المتكامل، فتحة الحجاب الحاجز والمستقطب نوع الساحرة.

مجهزة الزجاج والفلاتر متجمد

الاستقطاب المجموعة

يمكن أن يكون المحلل قابلة للتدوير وكلا من المستقطب والمحلل يمكن أن يتحرك مسار الضوء

منقي

الأزرق والأخضر والأصفر

بيئة العملية

l داخلي

l الارتفاع: 2000 متر كحد أقصى.

l درجة الحرارة: 5 ℃ -40 ℃ (41 ℉ -104 ℉)

l الرطوبة: 80٪ لمدة 31 ℃ (88 ℉)

               70٪ لمدة 34 ℃ (93 ℉)

               60٪ لمدة 37 ℃ (99 ℉)

               50٪ لمدة 40 ℃ (104 ℉)

l التلوث: 2 (الرجوع إلى IEC664)
