evick-5 / 10/30 / 50csy
EBP INSTRUMENTS
شنغهاي / شنتشن
100 جهاز كمبيوتر شخصي / شهر
TT مقدما
1
الخصائص الرئيسية:
1. اختبار الصلابة المتكامل ، نظام عملية الصور ، نظام برامج قياس الصلابة ونظام الكمبيوتر في واحدة ، بنية أكثر علمية وموجزة ، وتشغيل أسهل.

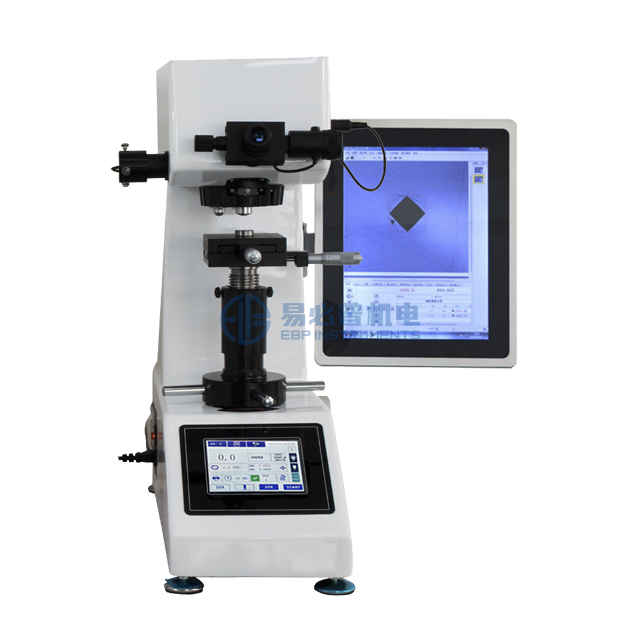

2. مجهزة بشاشة تعمل باللمس المزدوجة. التأمين المزدوج لأداء العمل المستقر. على لوحة الشاشة اللمسة الأمامية يمكنها إجراء الاختبار والقياس بواسطة الجهاز بشكل مستقل ؛ على جانب لوحة الشاشة الجانبية ، يمكن أن تقوم بقياس أولي تلقائي أو قياس يدوي حسب البرنامج. حتى واحدة من الشاشة كانت آلة التلف التي لا يزال بإمكانها التشغيل بشكل طبيعي.
3. على شاشة اللوحة الجانبية يمكن للتحكم في برج الماكينة. اضغط على مفتاح "ابدأ" على شاشة اللمس الجانبية ، وسيعمل الجهاز على العمل التلقائي وسيتم عرض المسافة البادئة على الشاشة مباشرة. البرمجيات التلقائي وعرض قيمة صلابة تلقائيا. يمكن أن تتصل لوحة شاشة اللمس الجانبية بالإنترنت من خلال WiFi ، ويمكنها العمل مع لوحة المفاتيح اللاسلكية والماوس.
4. دعم الماكينة قياس المسافة البادئة أو وضع عمل القياس اليدوي. وعلى تقرير الاختبار يمكن أن يعرض عمق الحالة ، منحنى الصلابة ، قيمة الصلابة ، قيمة التحويل ، قوة الاختبار ، وقت السكن ، صورة المسافة البادئة ، إلخ.
الغرض الرئيسي والتطبيق:
1. الصلب ، والمعادن غير الحركية ، بهرج ، كربيد الأسمنت ، ورقة معدنية ، هيكل معدني.
2. طبقة المكربن والنيترنج وخلل الكرب ، طبقة تصلب السطح ، طلاء مجلفن ، طلاء.
3. الزجاج والرقاقة والمواد السيراميك.
وظائف رئيسيه البرمجيات:
1. قياس صلابة السيارات: بنقرة زر واحدة ، يقيس البرنامج تلقائيًا أقطار المسافة البادئة ، ويحسب قيمة الصلابة والإحصاءات ؛
2. منحنى الصلابة: مع أعماق نقاط الاختبار عن طريق إدخال المستخدم ، يقوم البرنامج تلقائيًا بتخطيط منحنى الصلابة (S) ؛ يجوز للمستخدم حفظ وتحميل الأعماق في ملف قالب العمق للاختبار لاحقًا للراحة ؛
3. التحويل والتعويض والتحقق من الصحة: يحول HV إلى مقاييس الصلابة الأخرى ； التحقق من صحة نتائج الاختبار مع أبعاد العينة ؛ يعوض نتائج الاختبار فيما يتعلق بأقطار أسطوانية/كروية ؛
4. الإحصائيات: يقوم تلقائيًا بتحديث القيم الإحصائية مثل المتوسط ، Min و Max ، الانحراف المعياري ، CP و CPK ؛
5. التنزه التلقائي: يصادف تلقائيًا قياسات المواصفات ؛
6. تقرير الاختبار: يقوم تلقائيًا بإنشاء تقرير Word أو Excel باستخدام قالب قابل للتخصيص ؛
7. أرشفة البيانات: يمكن حفظ بيانات القياس والصور في ملف واحد لاسترجاعه لاحقًا ؛
8. مقياس Knoop: يمكن تكوينه لقياس مقياس Knoop ؛
9. وظائف أخرى: تتضمن الوظائف الأساسية لنظام التصوير مثل التقاط الصور ، ومعايرة الكاميرا ، ومعالجة الصور ، والقياس الهندسي ، ووضع المستندات ، وإدارة الألبوم ، والطباعة مع تكبير محدد.
10. اختبار صلابة الكسر ، يمكن قياس قيمة KC (KIC) كدالة قياسية.
تخصيص:
1) مقياس القوة والصلابة:
نموذج | مقياس القوة / الصلابة |
evick-5csy | 0.3 كجم (2.94n) ، 0.5 كجم (4.9n) ، 1 كجم (9.8n) ، 2 كجم (19.6n) ، 3 كجم (29.4n) ، 5 كجم (49n) HV0.3 ، HV0.5 ، HV1 ، HV2 ، HV3 ، HV5 |
evick-10csy | 0.3 كجم (2.94n) ، 0.5 كجم (4.9n) ، 1 كجم (9.8n) ، 3 كجم (29.4n) ، 5 كجم (49n) ، 10 كجم (98n) HV0.3 ، HV0.5 ، HV1 ، HV3 ، HV5 ، HV10 |
evick-30csy | 1kg (9.8n) ، 3 كجم (29.4n) ، 5 كجم (49n) ، 10 كجم (98n) ، 20 كجم (196n) ، 30 كجم (294n) HV1 ، HV3 ، HV5 ، HV10 ، HV20 ، HV30 |
evick-50csy | 1kg (9.8n) ، 5 كجم (49n) ، 10 كجم (98n) ، 20 كجم (196n) ، 30 كجم (294n) ، 50 كجم (490n) HV1 ، HV5 ، HV10 ، HV20 ، HV30 ، HV50 |
2) مقاييس صلابة التحويل
مقياس تحويل الصلابة | HRA ، HRB ، HRC ، HRD ، HK ، HBS ، H15N ، H30N ، H45N ، H15T ، H30T ، H45T |
3) المواصفات الفنية:
عملية الاختبار | تلقائي بالكامل: التركيز التلقائي - التحميل التلقائي - المسكن - التفريغ - القياس التلقائي - قيمة صلابة العرض التلقائي (قيمة صلابة تحويل العرض التلقائي) |
نظام البرمجيات HV | 5 ملايين بكسل كاميرا ؛ كاميرا توصيل أنبوب ومحول. برامج قياس صورة HV / HK المهنية لقياس وتحليل ، دعم وضع القياس التلقائي ووضع القياس اليدوي ، قم بإنشاء تقرير الاختبار تلقائيًا بتنسيق Word / Excel |
سرعة التحميل | ≤50μm/ثانية |
شاشة | 5.5 '' شاشة اللمس الأمامية + 12.1 'شاشة اللمس الجانبية |
دقيقة. وحدة القياس | 0.125μm ، 0.0625μm |
indenter | indenter الماس الهرمي المستطيل القياسي (136 درجة ± 0.5 درجة) |
نطاق قيمة الصلابة | 5-3000HV ، 8-4500HK |
عرض البيانات | شاشة اللمس الملونة |
التكبير الكلي | 100x (للمراقبة) ، 200x (للقياس) 400x للشراء الاختياري |
طريقة التحميل | تلقائيا (الحمل ، يسكن وتفريغ) |
يسكن الوقت | 1-99S (كل خطوة هي ثانية واحدة) |
أقصى ارتفاع | 180mm (إذا عملت مع XY Table: 160mm) |
عمق الحلق | 135mm |
مصدر ضوء | LED Pold Light Source |
مزود الطاقة | 220 فولت + 5 ٪ ، 50/60 هرتز (110 فولت متاح) |
جدول اختبار X-Y (شراء اختياري) | قاتمة: 100 × 100 مم ، كحد أقصى. نطاق السفر: 25 × 25 مم ، نسبة الدقة المتحركة: 0.01mm |
حجم الصك والوزن الصافي | 600*220*700mm ؛ 55 كجم |
المعيار المنفذ | GB/T4340 ، ASTM E384 و E92 ، EN-ISO 6507-2 ، JIS B-7734 |
ملحقات قياسيه | 1 قطعة: 10x العدسة الإلكترونية. 10x و 20x عدسة موضوعية ؛ فيكرز indenter ؛ فقاعة المستوى جدول اختبار كبير / متوسط / V ؛ برنامج قياس صلابة HV ، الكاميرا ، خط الطاقة ؛ غطاء إثبات الغبار ؛ كتيب الإرشادات؛ جداول تحويل الصلابة. شهادة الجودة ؛ بطاقة الضمان؛ قضية الملحقات 2 قطعة: كتلة قياسية من الصلابة 4 قطع: المسمار ضبط أفقي |
إكسسوارات الشراء الاختيارية | 40x العدسة الهدف ، كتل الصلابة ، المعدات المعدنية ؛ Knoop Indenter فتيل ، فيكرز دياموند |
