EYP-200H/250H
EBP INSTRUMENTS
شنغهاي، الصين
120 مجموعة في الشهر
تي / تي مقدما
1 مجموعة

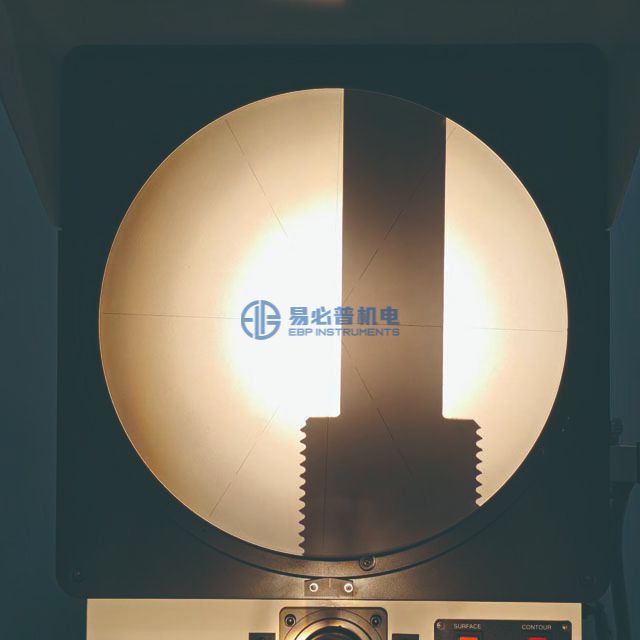

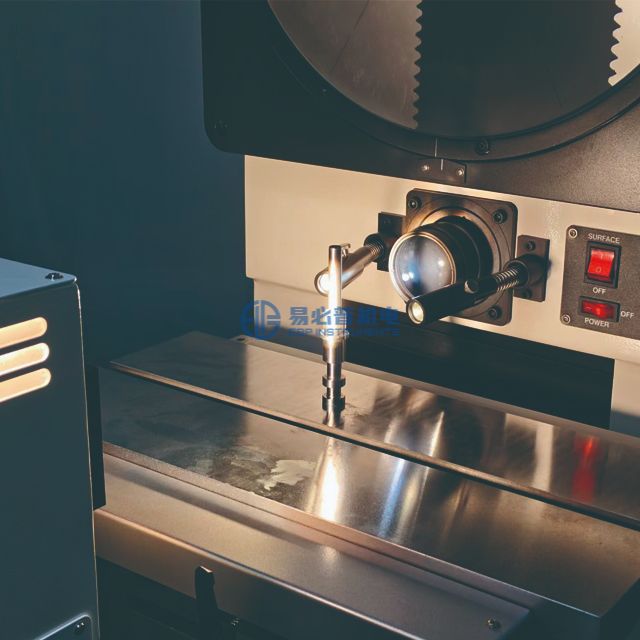

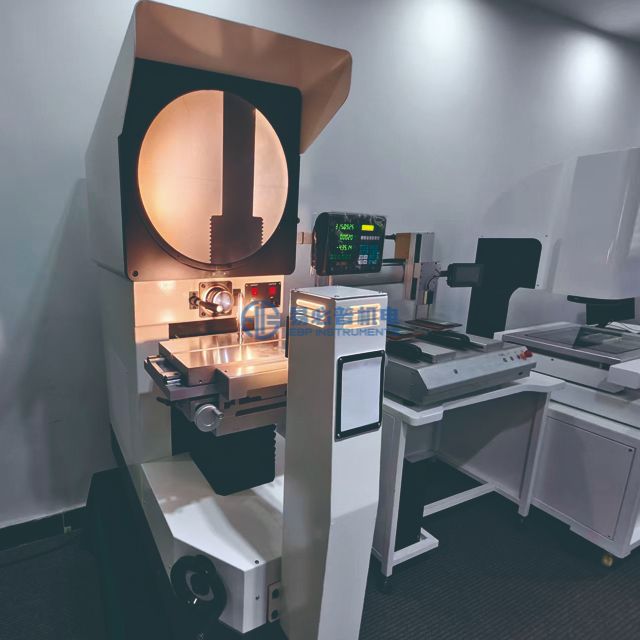

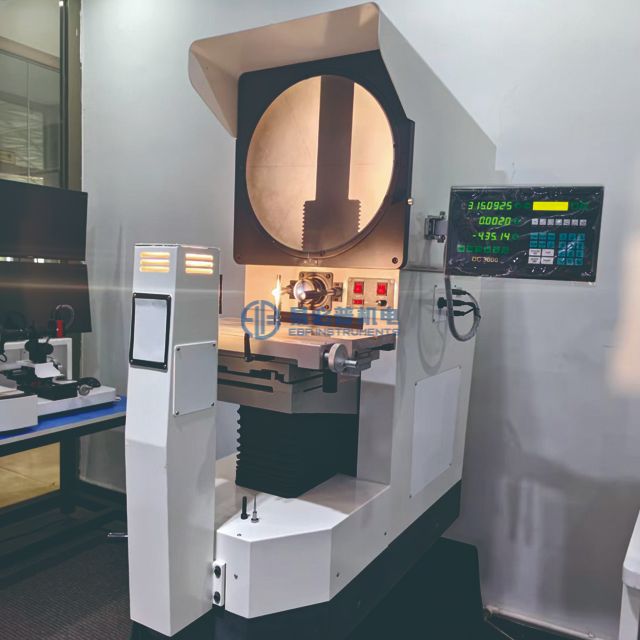

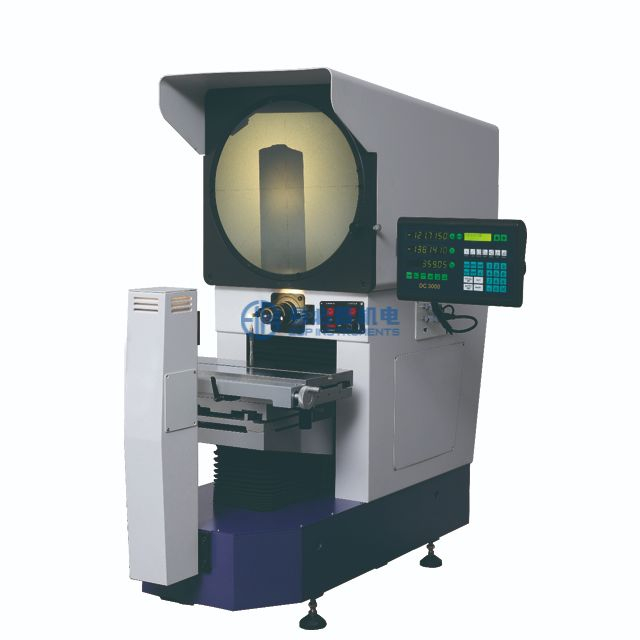

جهاز العرض الأفقي من سلسلة EYP-H هو نظام قياس كهروضوئي ذو دقة وكفاءة عالية، ويمكنه فحص جميع أنواع الأسطح والخطوط العريضة لقطع العمل المعقدة مثل الكامة، والقالب، والمداس، والعتاد، وتنفيذ القطع المرغوب وما إلى ذلك. يمكن طباعة بيانات القياس وإخراجها. إنه يتطلب قسم الفحص وورشة العمل ويستخدم على نطاق واسع في الآلات والعفن والأدوات والعدادات والصناعات الخفيفة.
المواصفات الفنية:
نموذج | EYP-200H | EYP-250H | |||
طاولة العمل | حجم المنضدة (مم) | 408*126 | 450*200 | ||
شوط المحور السيني (مم) | 200 | 250 | |||
شوط المحور Z (مم) | 100 | 150 | |||
شوط المحور Y (مم) | 75 للتركيز | 100 للتركيز | |||
نطاق الدوران | ± 15 درجة | ||||
الدقة (المحور السيني، المحور Z) | 0.5 ميكرومتر | ||||
الدقة * (ميكرومتر) | على سبيل المثال، ض ≥ (3.0 + لتر / 200) | ||||
البعد | الطول * العرض * الارتفاع (مم) | 1147*556*964 | 1215*646*1210 | ||
الوزن | الوحدة:(كجم) | 160 | 240 | ||
شاشة بروجيكتور | الصورة المتوقعة | عكس | منتصب | ||
حجم الشاشة (مم) | Ø330 | Ø425 | |||
نطاق الشاشة الدوارة | 0 درجة ~ 360 درجة | ||||
دقة الزاوية الدوارة | 1' أو 0.01 درجة | ||||
دقة الإسقاط* | محيط: .060.06%، السطح: ≥ 0.06% | ||||
عدسة | التكبير | 10X (قياسي) | 20X (الخيار) | 50X (الخيار) | |
عرض الكائن (مم) | Ø30/Ø40/Ø60 | Ø15/Ø20/Ø30 | Ø6/Ø8/ Ø12 | ||
مسافة العمل (مم) | 77.7/103.9/180 | 44.3/95.1/120 | 38.4/65.7/80 | ||
نظام معالجة البيانات | يمكن استخدام سلسلة DC-3000 DRO، التي تظهر باللغة الإنجليزية، لجمع بيانات الأبعاد وقياس النقطة والخط والدائرة والزاوية والمسافة، وما إلى ذلك. | ||||
الإضاءة | ناقل الحركة: 24 فولت/150 وات، تبريد بواسطة مراوح. الانعكاس: 21 فولت/150 وات، مضاء بأليافين، يتم التبريد بواسطة المراوح. | ||||
القوة | 110 فولت/220 فولت (تيار متردد)، 50/60 هرتز، الطاقة الإجمالية = 400 وات | ||||
الخيار | طابعة صغيرة، كاشف الحواف، برنامج M2D وما إلى ذلك، يرجى الرجوع إلى الملحق لمزيد من التفاصيل. | ||||
* تم اختبار جميع البيانات وفقًا للمعيار JJF1093-2002.
L يتم قياس الطول (الوحدات: مم)
المواصفات عرضة للتغيير دون إشعار
القراءة الرقمية DC 3000:
1. القياس ثنائي الأبعاد: قياس العرض، الطول، جانبي الزاوية، زاوية المخروط، قطر الأسطوانة، الشطب، الاستقامة، الاستدارة، الأسطوانية، العمودي، التوازي، إلخ.
2. برنامج المستخدم: يمكن تخزين تسلسلات ضغطات المفاتيح على اللوحة الأمامية كبرامج وإعادة تشغيلها في وقت لاحق. تكون هذه الإمكانية مفيدة بشكل خاص عندما يلزم قياس سلسلة من الأجزاء المتماثلة.
3. الاتصال: مع واجهة RS232 وواجهة الطابعة، يمكن تصدير بيانات القياس باستخدام طابعة صغيرة أو كمبيوتر مجهز ببرنامج القياس.
4. وحدة القياس: تدعم مم أو بوصة
5. اللغة: الصينية، الإنجليزية، البرتغالية.
