توافر الحالة: | |
---|---|
irhd-dnhl.
EBP INSTRUMENTS
شنغهاي، شنتشن
200 مجموعات شهريا
TT مقدما
1 مجموعة

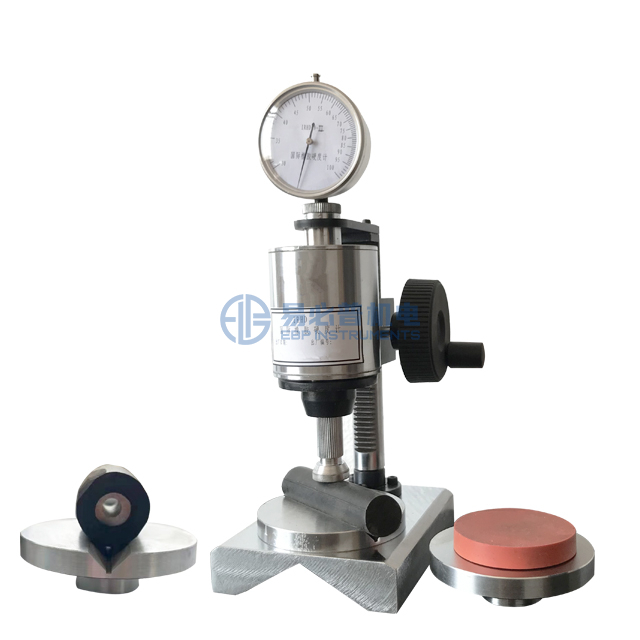

يستخدم هذا الصك لقياس صلابة المطاط والمواد المطاطية المماثلة، ومناسبة خاصة لقياس صلابة بكرات المطاط والخراطيم والكابلات ومنتجات المطاط مع الهياكل المنحنية. يحتوي هذا الاختبار الصارم على هيكل بسيط، عملية مريحة، وقياس دقيق، وقراءة بديهية، ويمكن معايرة قيمة صلابة المطاط القياسية الدولية مباشرة (IRHD) للعينة.
تخصيص:
السلطة: 220 فولت 52 هرتز؛
الحجم: 180x150x400mm؛
الوزن الإجمالي: 15 كجم؛
الحد الأدنى قطر القياس: 4MM
اختبار |
أقطار مم | قوة على الكرة | قوة سيرا على الأقدام N
|
نطاق الاختبار (IRHD) | ||
اتصل N | المسافة البادئة N | المجموع N | ||||
طريقة N. (الاختبار العادي) | الكرة: 2.5 ± 0.01 القدم: 20 ± 1 ثقب: 6 ± 1 |
0.30 ± 0.02.
|
5.40 ± 0.01.
| 5.70 ± 0.03. |
8.3 ± 1.5.
| 30-85. |

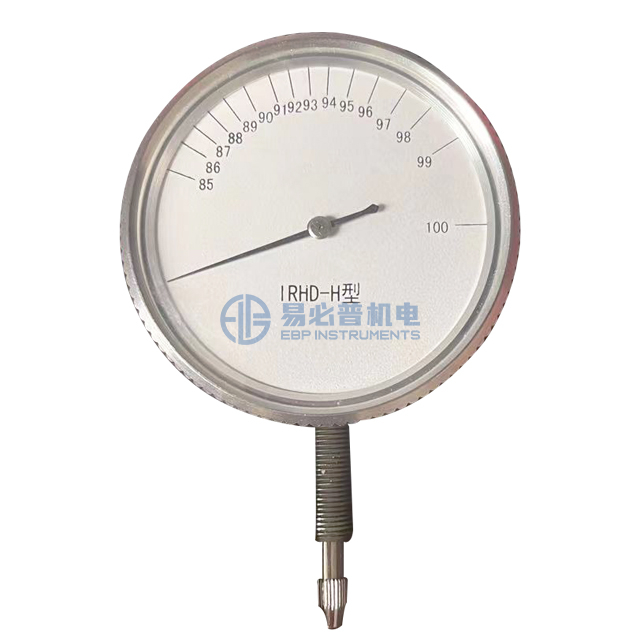

طريقة H. (اختبار صلابة عالية) | الكرة: 1.0 ± 0.01 القدم: 20 ± 1 ثقب: 6 ± 1 |
0.30 ± 0.02.
|
5.40 ± 0.01.
| 5.70 ± 0.03. |
8.3 ± 1.5.
|
85-100. |
طريقة L (اختبار صلابة منخفض) | الكرة: 5.0 ± 0.01 القدم: 20 ± 1 ثقب: 6 ± 1 |
0.30 ± 0.02.
|
5.40 ± 0.01.
| 5.70 ± 0.03. |
8.3 ± 1.5.
|
10-35. |
سماكة:
1) طرق N و H
يجب أن تكون قطعة الاختبار القياسية 8 ملم إلى سمكها 10 مم وتتكون من طبقات من المطاط، وأحفرها لا تقل عن 2 مم. يجب أن تكون جميع الأسطح مسطحة ومتوازية.
قد تكون قطع الاختبار غير القياسية أكثر سمكا أو أرق، ولكن لا تقل عن 4 مم.
2) طريقة L.
يجب أن تكون قطعة الاختبار القياسية 10 مم مع سميكة 15 مم وتتكون من طبقات من المطاط، وأصفرها لا تقل عن 2 مم. يجب أن تكون جميع الأسطح مسطحة ومتوازية.
قد تكون قطع الاختبار غير القياسية إما أكثر سمكا أو أرق، ولكن لا تقل عن 6 مم.
مبدأ:
يتكون اختبار صلابة في قياس الفرق بين أعماق المسافة البادئة للكرة في المطاط تحت قوة اتصال صغيرة وقوة كبيرة (مسافة بادئة). ثم تحقق من جداول صلابة ومنحنيات مشتقة من العلاقة التجريبية بين عمق المسافة البادئة والصلابة.
عدد القراءات:
قم بعمل قياس واحد في كل نقطة من ثلاث نقاط مختلفة موزعة على قطعة الاختبار وفصلها عن بعضها البعض بحد أدنى من 6 مم، واتخاذ الوسيط من النتائج عند ترتيب هذه في ترتيب متزايد.
التعبير عن النتائج:
التعبير عن الصلابة، إلى أقرب عدد صحيح، كمتوسط القياسات الفردية في درجات صلابة المطاط الدولية، المشار إليها بواسطة علامة الشهادة (°) تليها:
1) إما أن الرسالة التي تشير إلى أن قطعة الاختبار كانت ذات سماكة قياسية أو لاختبارات على قطع الاختبار غير القياسية، سمك الاختبار الفعلي وسمك الأبعاد الجانبي الأصغر) (النتيجة ثم كونها صلابة واضحة)؛
2) رسالة رمز للطريقة، I.E. N للاختبار العادي، H لاختبار صلابة عالية، ل اختبار الصلابة المنخفضة.
3) للاختبارات على الأسطح المنحنية، خطاب البادئة C.
4) مثال 1: 58 درجة، SN؛ مثال 2: 16 درجة، 8x25mm، ل؛ مثال 3: 90 درجة، الفصل
التعبئة القياسية:
1. اختبار صلابة IRHD. 1 مجموعة
2. طاولة عمل جولة (للاختبار عينة مسطحة) 1 قطعة
3. زاوية الجدول عمل شكل V 1 قطعة
4. إطار دعم جدول العمل الخامس 1 قطعة
يستخدم هذا الصك لقياس صلابة المطاط والمواد المطاطية المماثلة، ومناسبة خاصة لقياس صلابة بكرات المطاط والخراطيم والكابلات ومنتجات المطاط مع الهياكل المنحنية. يحتوي هذا الاختبار الصارم على هيكل بسيط، عملية مريحة، وقياس دقيق، وقراءة بديهية، ويمكن معايرة قيمة صلابة المطاط القياسية الدولية مباشرة (IRHD) للعينة.
تخصيص:
السلطة: 220 فولت 52 هرتز؛
الحجم: 180x150x400mm؛
الوزن الإجمالي: 15 كجم؛
الحد الأدنى قطر القياس: 4MM
اختبار |
أقطار مم | قوة على الكرة | قوة سيرا على الأقدام N
|
نطاق الاختبار (IRHD) | ||
اتصل N | المسافة البادئة N | المجموع N | ||||
طريقة N. (الاختبار العادي) | الكرة: 2.5 ± 0.01 القدم: 20 ± 1 ثقب: 6 ± 1 |
0.30 ± 0.02.
|
5.40 ± 0.01.
| 5.70 ± 0.03. |
8.3 ± 1.5.
| 30-85. |
طريقة H. (اختبار صلابة عالية) | الكرة: 1.0 ± 0.01 القدم: 20 ± 1 ثقب: 6 ± 1 |
0.30 ± 0.02.
|
5.40 ± 0.01.
| 5.70 ± 0.03. |
8.3 ± 1.5.
|
85-100. |
طريقة L (اختبار صلابة منخفض) | الكرة: 5.0 ± 0.01 القدم: 20 ± 1 ثقب: 6 ± 1 |
0.30 ± 0.02.
|
5.40 ± 0.01.
| 5.70 ± 0.03. |
8.3 ± 1.5.
|
10-35. |
سماكة:
1) طرق N و H
يجب أن تكون قطعة الاختبار القياسية 8 ملم إلى سمكها 10 مم وتتكون من طبقات من المطاط، وأحفرها لا تقل عن 2 مم. يجب أن تكون جميع الأسطح مسطحة ومتوازية.
قد تكون قطع الاختبار غير القياسية أكثر سمكا أو أرق، ولكن لا تقل عن 4 مم.
2) طريقة L.
يجب أن تكون قطعة الاختبار القياسية 10 مم مع سميكة 15 مم وتتكون من طبقات من المطاط، وأصفرها لا تقل عن 2 مم. يجب أن تكون جميع الأسطح مسطحة ومتوازية.
قد تكون قطع الاختبار غير القياسية إما أكثر سمكا أو أرق، ولكن لا تقل عن 6 مم.
مبدأ:
يتكون اختبار صلابة في قياس الفرق بين أعماق المسافة البادئة للكرة في المطاط تحت قوة اتصال صغيرة وقوة كبيرة (مسافة بادئة). ثم تحقق من جداول صلابة ومنحنيات مشتقة من العلاقة التجريبية بين عمق المسافة البادئة والصلابة.
عدد القراءات:
قم بعمل قياس واحد في كل نقطة من ثلاث نقاط مختلفة موزعة على قطعة الاختبار وفصلها عن بعضها البعض بحد أدنى من 6 مم، واتخاذ الوسيط من النتائج عند ترتيب هذه في ترتيب متزايد.
التعبير عن النتائج:
التعبير عن الصلابة، إلى أقرب عدد صحيح، كمتوسط القياسات الفردية في درجات صلابة المطاط الدولية، المشار إليها بواسطة علامة الشهادة (°) تليها:
1) إما أن الرسالة التي تشير إلى أن قطعة الاختبار كانت ذات سماكة قياسية أو لاختبارات على قطع الاختبار غير القياسية، سمك الاختبار الفعلي وسمك الأبعاد الجانبي الأصغر) (النتيجة ثم كونها صلابة واضحة)؛
2) رسالة رمز للطريقة، I.E. N للاختبار العادي، H لاختبار صلابة عالية، ل اختبار الصلابة المنخفضة.
3) للاختبارات على الأسطح المنحنية، خطاب البادئة C.
4) مثال 1: 58 درجة، SN؛ مثال 2: 16 درجة، 8x25mm، ل؛ مثال 3: 90 درجة، الفصل
التعبئة القياسية:
1. اختبار صلابة IRHD. 1 مجموعة
2. طاولة عمل جولة (للاختبار عينة مسطحة) 1 قطعة
3. زاوية الجدول عمل شكل V 1 قطعة
4. إطار دعم جدول العمل الخامس 1 قطعة
