evick-1xyz / evick-1xy
EBP INSTRUMENTS
شنغهاي ، شنتشن ، نينغو
150 مجموعة
TT مقدما
1 مجموعة

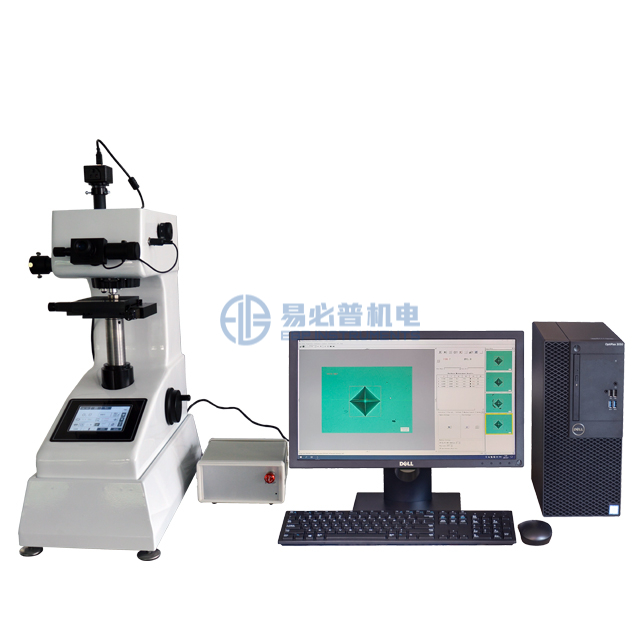

تم دمج اختبار صلابة Micro Vickers التلقائي مع العديد من التقنيات الجديدة مثل التصوير البصري ، والإزاحة الميكانيكية ، والتحكم الإلكتروني ، والتصوير الرقمي ، وتحليل الصور ، ومعالجة الكمبيوتر وما إلى ذلك. يتحكم في اختبار صلابة Micro Vickers وجدول الاختبار التلقائي بواسطة الكمبيوتر ، ويعرض صورة المسافة البادئة على شاشة الكمبيوتر. عن طريق القراءة التلقائية والقراءة اليدوية ، فإنه يقيس بدقة صلابة HV ، وعمق التصلب ، وسمك الفيلم ، والمسافة بين نقطتين من المعادن وبعض المواد غير المعدنية والأفلام المختلفة. كما يمكن أن يطلق مورفولوجيا السطح المعدني وأخذ طباعة أسعار ثابتة وما إلى ذلك. هذا النظام يتخطى طريقة الاختبار التقليدية ، إدراك اختبار الصلابة للذات التلقائية التلقائية ، عالية الدقة ، عالية التكرار ، وهو المعدات المهمة لتحليل المواد.
الغرض الرئيسي والتطبيق:
1. الصلب ، والمعادن غير الحركية ، بهرج ، كربيد الأسمنت ، الصفائح المعدنية ، هيكل معدني.
2. طبقة الكربنة والنيترنج وخلل الكرب ، طبقة تصلب السطح ، طلاء مجلفن ، طلاء.
3. زجاج ، رقاقة والمواد الخزفية.
تخصيص:
1) Evick -1xy: التركيز اليدوي ، اختبار السيارات - قياس تلقائي - توليت توليد تقرير اختبار
2) Evick -1xyz: التلقائي التلقائي بالكامل ، التركيز التلقائي - اختبار تلقائي - قياس تلقائي - تقرير اختبار تلقائي
قوة الاختبار | GF | 10GF ، 25GF ، 50GF ، 100GF ، 200GF ، 300GF ، 500GF ، 1000GF |
N | 0.098n ، 0.246n ، 0.49n ، 0.98n ، 1.96n ، 2.94n ، 4.90n ، 9.80n | |
نطاق الاختبار | 1HV-2967HV | |
وضع الاختبار | اختبار صلابة HV / HK / كسر | |
طريقة التحميل | تلقائي (التحميل/يسكن/تفريغ) | |
برج | التحول التلقائي | |
مقياس التحويل | HK ، HRA ، HRB ، HRC ، HRD ، HRE ، HRF ، HRG ، HRK ، HR15N ، HR30N ، HR45N ، HR15T ، HR30T ، HR45T ، HS ، HB | |
إخراج البيانات | طابعة مدمجة شاشة الكمبيوتر (نافذة البرنامج) تقرير Word أو Excel بمخطط منحنى | |
قراءة صلابة | عرض المسافة البادئة والقياس التلقائي على الكمبيوتر الشخصي | |
هدف | 10x (رصد)، 40x (يقيس) | |
العدسة | العدسة الرقمية 10x مع تشفير مدمج ، حساب تلقائي | |
التكبير الكلي | 100x , 400x | |
القرار | 0.0625μm ، مقياس قياس 200um | |
يسكن الوقت | 5-99s ، كل خطوة 1 ثانية | |
عرض الجهاز | شاشة لمسية | |
مصدر ضوء | مصدر الضوء البارد LED (يمكن أن يكون مستمرًا لمدة 24 ساعة ، لا توجد حرارة توليد ضمان عمل مستقر ، يمكن أن تصل خدمة الخدمة إلى 100000 ساعة) | |
الأعلى. ارتفاع العينة | 80mm | |
حُلقُوم | 110mm | |
مزود الطاقة | AC220V ， 50 هرتز | |
تنفيذ المعيار | ISO 6507 ، ASTM E384 ، JIS Z2244 ، GB/T 4340.2 | |
البعد | 215 × 450 × 468 مم ، بعد التعبئة: 560 × 390 × 810 مم | |
وزن | الوزن الصافي: 45 كجم ، الوزن الإجمالي: 60 كجم | |
التعبئة القياسية:
العنصر # | اسم | كتي |
1 | برنامج القياس التلقائي المهني HV | 1 |
2 | برنامج USB دونجل | 1 |
3 | مربع التحكم في جدول الاختبار الآلي | 1 |
4 | جدول اختبار X-Y الآلي | 1 |
5 | محول الكاميرا والكاميرا الرقمية | 1 |
6 | عمود الأوزان | 1 |
7 | Weights | 6 |
8 | 10x الرقمية العدسة | 1 |
9 | 10x عدسة موضوعية | 1 |
10 | 40x عدسة موضوعية | 1 |
11 | فيكرز دياموند إندير | 1 |
12 | فقاعة المستوى ملحوظة: لتجنب المخاطر المحتملة ، سوف يزيل فقاعة المستوى إذا شحنها عن طريق الهواء ، حيث يتم حظر المواد السائلة من قبل شركات الطيران | 1 |
13 | تركيبات مسطحة | 1 |
14 | صفيحة عينة التثبيت | 1 |
15 | كتلة قياسية من الصلابة | 2 |
16 | فتيل احتياطي 2A | 2 |
17 | المسمار ضبط أفقي | 4 |
18 | خط السلطة | 1 |
19 | تراب دليل - إثبات التغطية | 1 |
20 | يدوي الكتاب | 1 |
21 | شهادة الجودة | 1 |
22 | مفك براغي | 2 |
23 | بطاقة الضمان | 1 |
24 | مربع الملحقات | 1 |
نظام البرمجيات:
آلة تصوير | كاميرا رقمية 5 ملايين بكسل |
جدول منصة X-Y | التحكم التلقائي؛ 110x110mm ؛ |
الأعلى. النطاق نقل: 25 × 25 مم (اتجاه محور X-Y) | |
دقة: أقل من 2um (دقة 0.002 مم) | |
نقل السرعة: 1-10 مم/ثانية (قابل للتعديل) | |
التكرار الإزاحة ≤2um | |
نقل الاتجاه: دعم 8 اتجاهات تحرك | |
وظائف البرنامج الرئيسية: | |
1) رابط النظام: من خلال واجهة الاتصال ، يدرك الارتباط بين النظام واختبار الصلابة. 2) رابط الضغط: عند تحويل قوة الاختبار ، يقوم النظام بإدراك تغيير قوة الاختبار ويعرض في الوقت الفعلي. 3) ترابط البرج: يتحكم البرنامج في التحول بين الهدف والكود دون التحكم اليدوي. 4) الربط التحميل: يتحكم البرنامج في التحميل دون التحكم اليدوي. 5) قياس الارتباط: يتحكم البرنامج في البرج ، والتحميل وقراءة قيمة صلابة Vickers مباشرة. 6) ارتباط مصدر الضوء: التركيز التلقائي. 7) اكتساب الصور: عرض الوقت الحقيقي لصورة الصلابة والتخزين والطباعة صورة. 8) القياس التلقائي: تجد تلقائيًا رؤوس المسافة البادئة الأربعة ببيانات سريعة وبيانات دقيقة ، وهناك العديد من الخوارزميات المهنية لتكون مناسبة للمسافة البادئة المختلفة. إنه يقيس بشكل مستمر وعلى الفور الإحداثيات المحددة بمجرد التحميل. 9) البحث التلقائي للنقطة: يجد النظام تلقائيًا أفضل القمم بالقرب من القمم الأربعة للمسافة البادئة ، ويقلل بشكل كبير من الخطأ البشري. 10) القياس القطري: انقر فوق الزاوية اليمنى اليسرى والأسفل من المسافة البادئة ، يمكنك قراءة قيمة الصلابة. 11) قياس أربع نقاط: انقر فوق النقاط الأربع للمسافة البادئة ويمكنك قراءة قيمة الصلابة. 12) تحويل الصلابة: وفقًا للمعيار الوطني ، يقوم تلقائيًا بتحويل قيمة الصلابة بين Brinell و Rockwell و Vickers و Knoop و Display في الوقت الفعلي. 13) تقرير الرسوم: السجل التلقائي لبيانات القياس ، والتوليد التلقائي لمنحنيات التعمق ، وتوفير أو طباعة منحنيات التعمق في الصلابة وجميع قياسات المسافة البادئة. احفظ أو طباعة صورة المسافة البادئة وقيمة صلابة المسافة البادئة الحالية. يتم حفظ جميع التقارير في ملف Word. 14) إحصائيات النتائج: إخراج النتائج المتعددة المقاسة للمسافات البادئة عن طريق Excel وحساب رقم القياس تلقائيًا ، والحد الأقصى للقيمة ، والحد الأدنى من القيمة ، ومتوسط القيمة ، والتباين ، وما إلى ذلك من الصلابة. 15) التحكم في الارتباط: من خلال واجهة الاتصال ، يقوم النظام بإدراك قوة الاختبار ، ويتحكم في البرج ، والأحمال والقراءات مباشرة. 16) الإزاحة التلقائية: مزود بجدول اختبار تلقائي X-Y عالي الدقة. 17) التعريف التلقائي: تقنية التعريف التلقائي الرائدة ، اقرأ قيمة D1 / D2 و HV في 0.3 ثانية. 18) الأداء المستقر: يمكن قراءة المسافة البادئة للتلميع غير المرآة ، والضوء غير المتكافئ ، وليس في المركز تلقائيًا. 19) وظائف قوية: مثل القراءة اليدوية ، القراءة التلقائية ، تحويل الصلابة ، منحنى صدارة العمق ، صورة المسافة البادئة ، التقرير الصورة وتقرير النص. 20) سهل الاستخدام: من خلال معايرة كتلة الصلابة ، تمشيا مع عادات المستخدمين. يمكن أن تكون طبيعية تستخدم مع التدريب نصف يوم. 21) القراءة التلقائية: الخوارزمية الأصلية للقراءة التلقائية إلى أوتوماتيكية قراءة مجموعة متنوعة من المسافة البادئة بسرعة سريعة ودقة عالية. 22) التكرار الجيد: إنها قراءة تلقائية مع التكرار العالي ويمكن أن تفي بمتطلبات المستخدمين المحترفين. 23) المسح التلقائي: يمكنه مسح حافة العينة والشكل تلقائيًا. | |
