نظام قياس الرؤية EVM-A لقطع الإلكترونيات | ماكينة VMM

أنا. الاستخدام

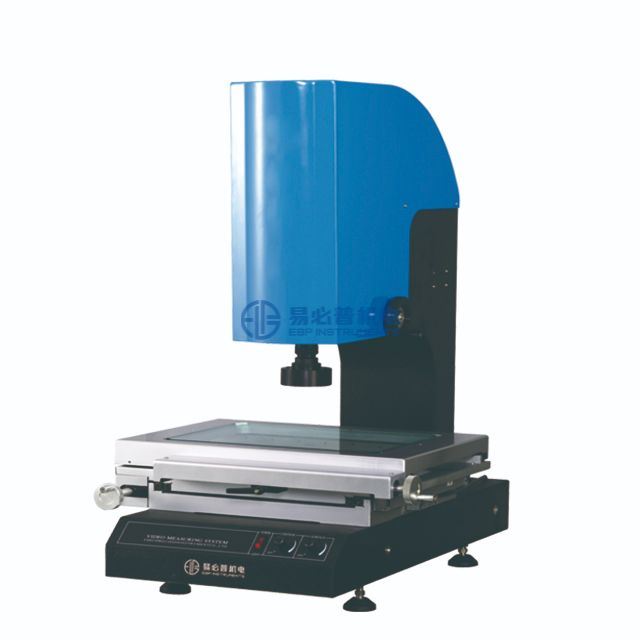

1.1  سلسلة EVM-A هي نظام قياس فيديو يدوي محسّن تم تطويره بواسطة EBP INSTRUMENTS.

1.2  لقد تم استخدامه على نطاق واسع في الآلات والإلكترونيات والفضاء والسيارات والجيش والعفن وغيرها من الصناعات لقياس الدقة.

1.3  يمكنه قياس النقطة والخط والدائرة والقوس والبيضاوي والمستطيل وتحسين الدقة باستخدام وظيفة تحديد المواقع متعددة النقاط.

1.4  من حيث القياس، يمكن للآلة اختبار وأبعاد العرض، الطول، الارتفاع، السمك، القطر، الزاوية، الاستقامة، التسطيح، العمودي، الدرجة الدائرية، المحورية، إلخ.

1.5  مزيج من القياسات والهيكل المركزي وتقاطع الهيكل ونقطة منتصف البناء وهيكل الخط والهيكل الدائري ووجهة النظر الهيكلية.

الميزات:

1. اعتماد وحدة تحكم بيانات واجهة USB، متوافقة مع استخدام الكمبيوتر المحمول.

2. إلى جانب عدسة تكبير الضوء المحورية، متوافقة مع استخدام قياس الصورة التكبير العالي.

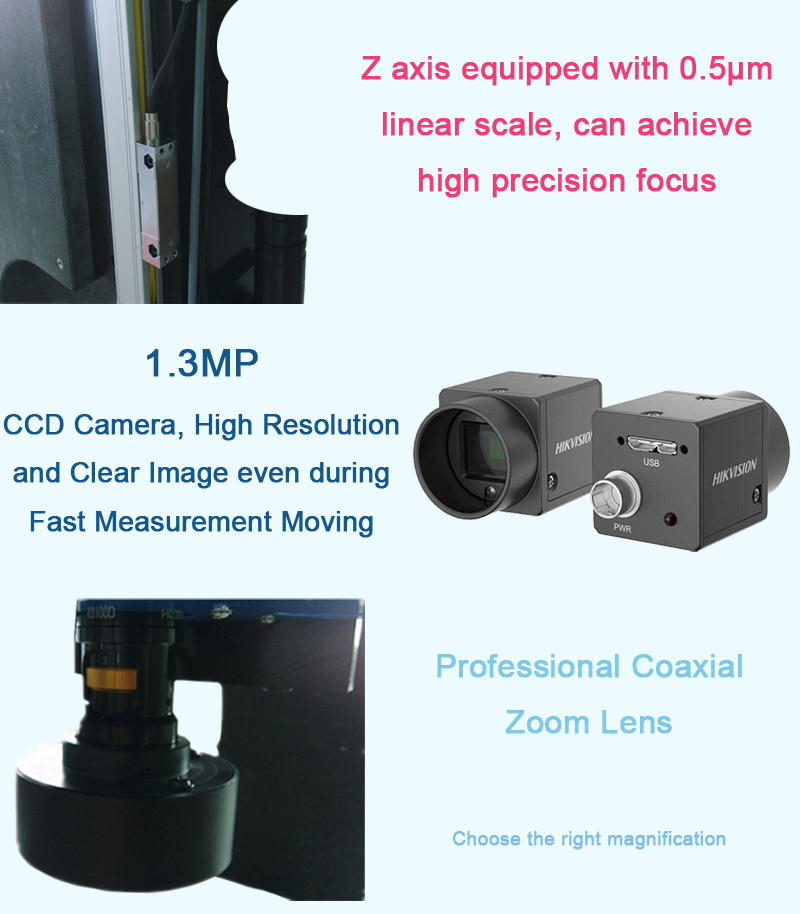

3. إنها تعتمد كاميرا ملونة بدقة 1.3 ميجابكسل، دقة شاشة عالية، صورة أكثر وضوحًا.

4. قاعدة وعمود من الجرانيت من الدرجة 00، ثبات عالي.

5. يمكن تحويل بيانات القياس مباشرة إلى ملف أوتوكاد وعمل دائرة عمل كاملة. يمكن أيضًا تصدير بيانات القياس إلى Excel وWord لإنشاء تقارير للتحليل الإحصائي.

المواصفات الفنية:

* يتم اختبار جميع البيانات وفقًا لمعيار ISO 10360-7-2011.

 L يتم قياس الطول (الوحدات: مم)

برامج المقاييس:

بفضل واجهة المستخدم سهلة الاستخدام والوظائف القوية، تتيح للمستخدمين تحقيق قياس هندسي سريع ودقيق.

1)  القياس ثنائي الأبعاد: قياس الارتفاع، العرض، الطول، جانبي الزاوية، الزاوية المخروطية، قطر الأسطوانة، الشطب، الاستقامة، الاستدارة، الأسطوانية، العمودي، التوازي، إلخ.

2)  ماكس. والحد الأدنى. الحد: يمكن تعيين الحد الأقصى. ودقيقة. الحدود، عندما يكون الحجم الفعلي للمنتج خارج النطاق، فإن بيانات القياس المقابلة سيكون لها تحذير في خلفية حمراء.

3)  الهندسة العكسية: يقوم البرنامج برسم رسومات القياس، ويمكن أن يكون له إدخال مباشر حقيقي في AutoCAD، ويمكن أيضًا حفظه بتنسيق DXF، dwg. الملفات (يمكن أن يكون ماسحًا ضوئيًا سريعًا، أسرع مرتين من سرعة البرنامج العامة).

4)  إخراج الصورة: يمكن حفظ نتائج القياس أو المراقبة كصور بتنسيقات مختلفة مثل BMP وJpg.

5)  البكسل الفرعي في الوقت الفعلي للعثور على النقطة: البكسلات الفرعية الأولى، تكنولوجيا معالجة الصور المتقدمة في صناعة قياس الفيديو، تعمل على تحسين دقة القياس وكفاءة القياس للبكسل بشكل كبير، مقارنة بالبرامج المماثلة، وتوفر 3/5 مرة على الأقل، وتحسن الدقة أكثر من مرتين (بنفس التكبير البصري).

6)  وظائف الرسم المتجه: يمكن تكبير الصورة أو الخطوط أو تصغيرها بدون خطوات.

7)  قياسات الخرائط: يمكن التقاط وتشكيل صورة كاملة لقطعة عمل كبيرة، ويمكن إجراء القياس مباشرة على الرسم البياني.

8)  سطر الأوامر: قم بتكوين سطر الأوامر مباشرة، وأدخل معلومات الإحداثيات لإنشاء النقطة والخط والدائرة والقوس لتلبية الاحتياجات الخاصة للقياس الافتراضي.

9)  تسامح موضع الخط: الاستدارة، الاستقامة، التوازي، العمودي، التركيز، إلخ.

10)  وظيفة الأبعاد: نصف القطر، القطر، الأبعاد الزاوية، الأبعاد الخطية، تعليق المحاذاة، تعليق النص، تسمية الإحداثيات.

11)  وظائف القياس التلقائي: العثور تلقائيًا على خط مستقيم، والعثور تلقائيًا على خط مستقيم متعدد المناطق، ودائرة سرادق دائرية cl2ck، وقوس تلقائي دائري متعدد المناطق.

12)  وظيفة التقرير: يمكن تحويل نتائج القياس مباشرة إلى EXCEL، WORD، CAD.

13)  اللغة: دعم الصينية والإنجليزية والكورية واليابانية والروسية.
