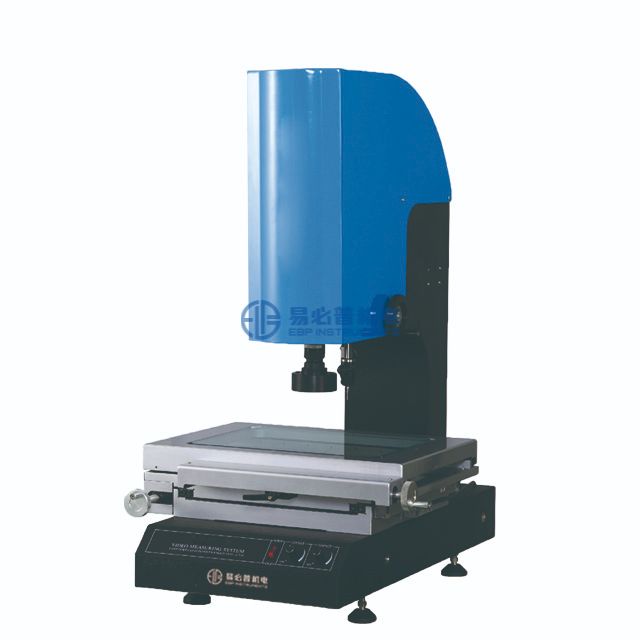

EVM-C 2.5D / 3D Ivision VMM آلة قياس الفيديو اليدوية

أنا. الاستخدام

سلسلة EVM-C هي 2.5D  / 3D  نظام قياس فيديو يدوي تم تطويره بواسطة EBP INSTRUMENTS. وهو مصمم لفحص وقياس وتحليل البيانات ثنائية وثلاثية الأبعاد في جميع مجالات التطبيق، ويستخدم على نطاق واسع في أنواع مختلفة من صناعات التشطيب الدقيقة مثل الآلات والإلكترونيات والمشغولات الحديدية والبلاستيك وما إلى ذلك.

1.1 لقد تم استخدامه على نطاق واسع في الآلات والإلكترونيات والفضاء والسيارات والعسكرية والعفن وغيرها من الصناعات لقياس الدقة.

1.2 يمكنه قياس النقطة والخط والدائرة والقوس والبيضاوي والمستطيل وتحسين الدقة باستخدام وظيفة تحديد المواقع متعددة النقاط.

1.3 من حيث القياس، يمكن للآلة اختبار وأبعاد العرض، الطول، الارتفاع، السمك، القطر، الزاوية، الاستقامة، التسطيح، العمودي، الدرجة الدائرية، المحورية، إلخ.

1.4 مزيج من القياسات، الهيكل المركزي وتقاطع الهيكل، نقطة منتصف البناء، هيكل الخط، الهيكل الدائري ووجهة النظر الهيكلية.

الميزات:

1. 8 تحكم إقليمي متكامل قابل للبرمجة، لتحقيق قياس سطحي احترافي.

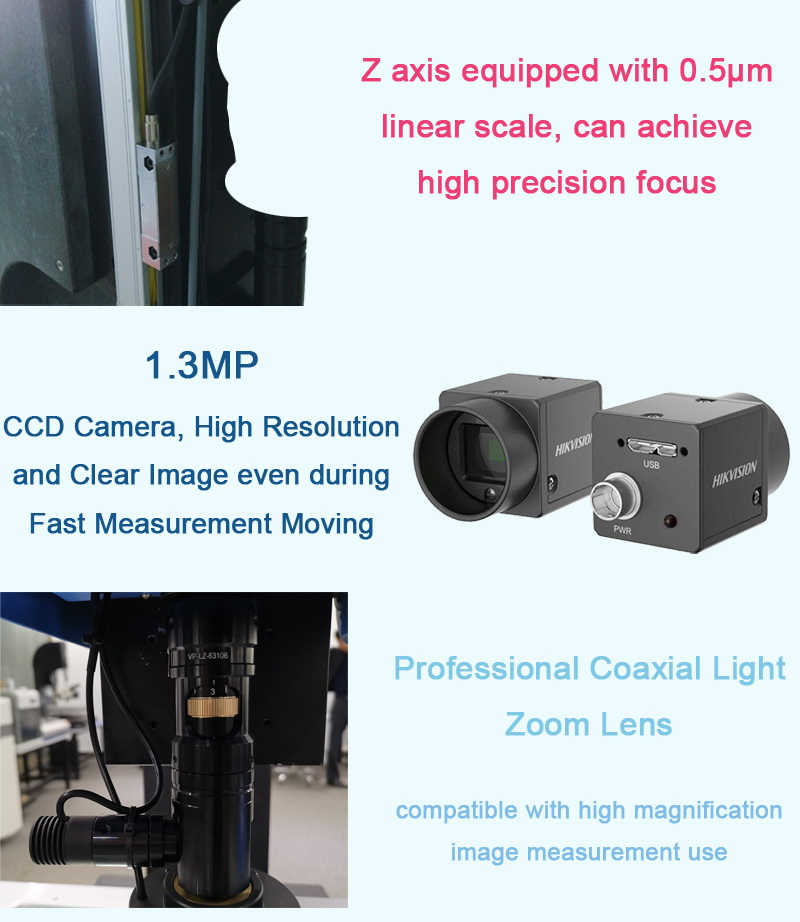

2. إنها تستخدم كاميرا ملونة بدقة 1.3 ميجابكسل وعدسة تكبير Pomeas™‎ احترافية، ومجال رؤية كبير، مما يضمن صورة واضحة أثناء قياس الصورة المتحركة بسرعة.

3. قاعدة وعمود من الجرانيت من الدرجة 00، ثبات عالي.

4. يمكن لطريقة القياس "Image+Probe"، المجهزة بمسبار Renishaw™ وبرنامج القياس ثلاثي الأبعاد الذي طورته شركتنا ذاتيًا، تحقيق قياس سريع وبدقة عالية.

5. اعتماد وحدة تحكم بيانات واجهة USB، متوافقة مع استخدام الكمبيوتر المحمول.

يمكن تحويل بيانات القياس مباشرة إلى ملف AutoCAD وتصبح دائرة عمل كاملة، كما يمكن إدخال البيانات في Excel وWord لإجراء التحليل الإحصائي.

6. مع وحدة التحكم المترولوجية الاحترافية من سلسلة UWC، يمكن سماع كل لمسة مسبار من خلال صوت تنبيه، وتشغيل مسبار أكثر دقة.

المواصفات الفنية:

* يتم اختبار جميع البيانات وفقًا لمعيار ISO 10360-7-2011.

 L يتم قياس الطول (الوحدات: مم)

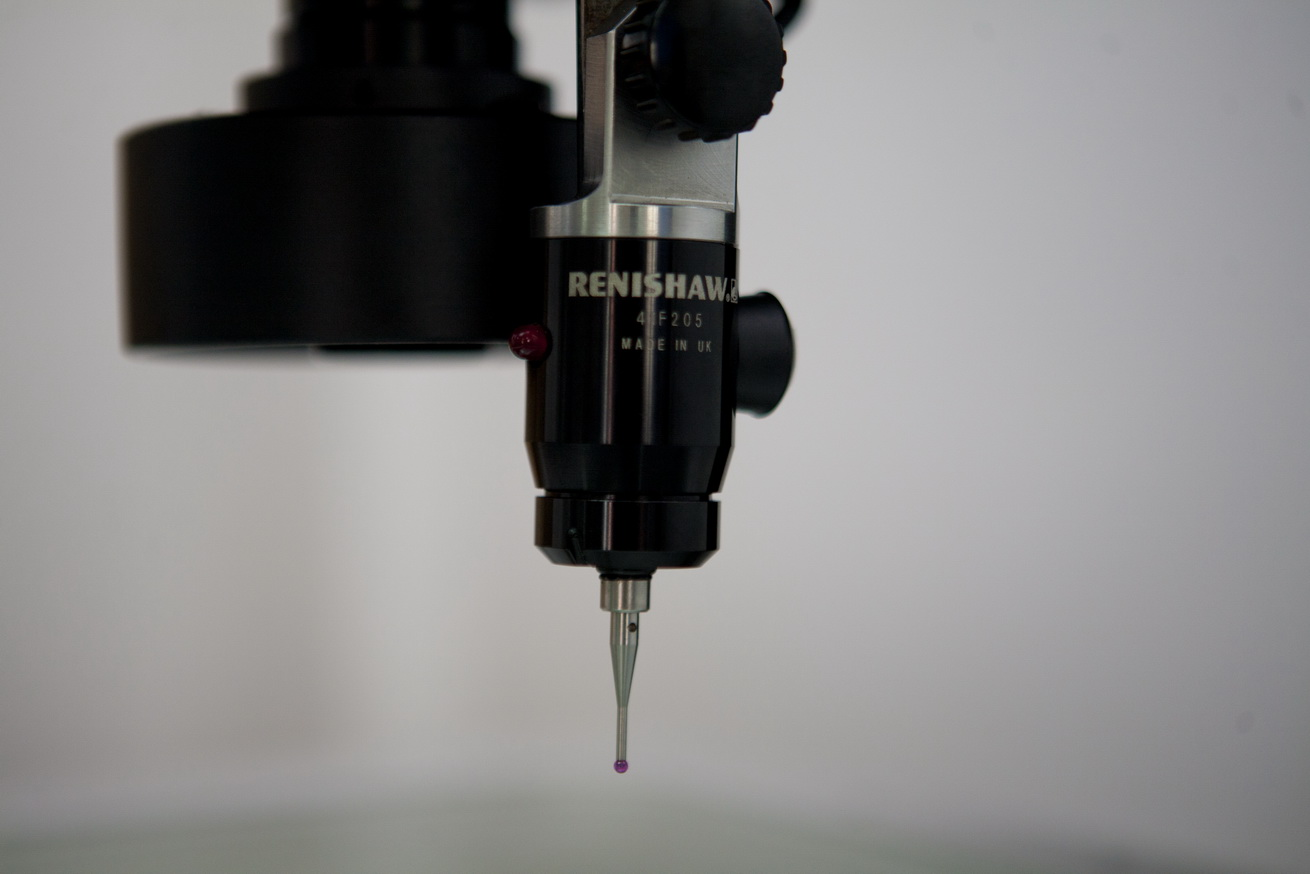

رينيشو™ التحقيق MCP، يجلب بسيطة وفعالة

قياس "صورة + مسبار" ثلاثي الأبعاد!!!

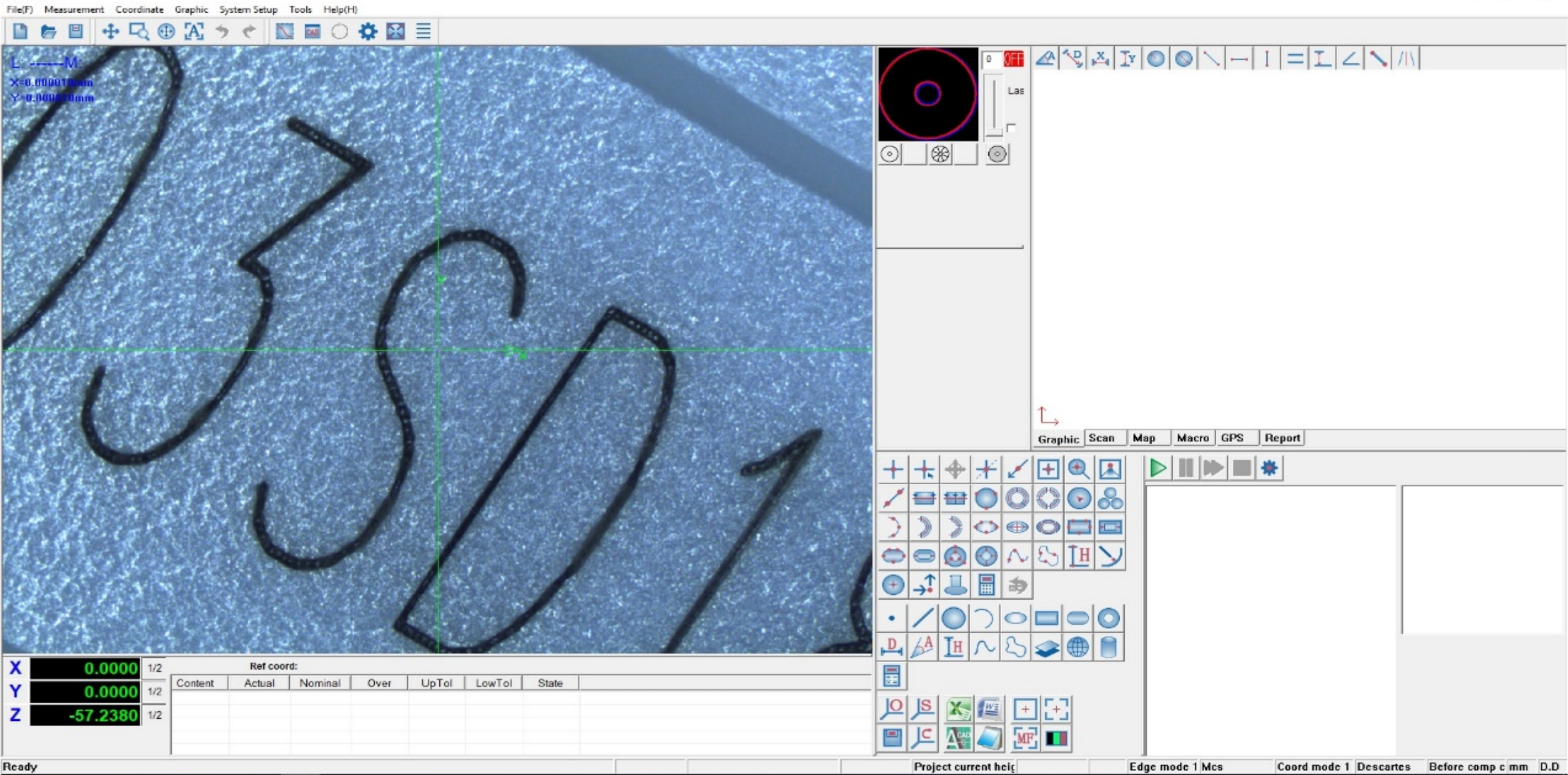

3D برامج المقاييس

بفضل واجهة المستخدم سهلة الاستخدام والوظائف القوية، تتيح للمستخدمين تحقيق قياس هندسي سريع ودقيق.

1)  القياس ثنائي الأبعاد: قياس الارتفاع والعرض والطول وجانبي الزاوية وزاوية المخروط وقطر الأسطوانة والشطب والاستقامة والاستدارة والأسطوانية والعمودية والتوازي وما إلى ذلك.

2)  قياس المسبار: يمكن لمسبار Renishaw™ قياس البيانات ثلاثية الأبعاد مثل عمق الثقب وقطر الكرة والأسطوانة وما إلى ذلك

3)  ماكس. والحد الأدنى. الحد: يمكن تعيين الحد الأقصى. ودقيقة. الحدود، عندما يكون الحجم الفعلي للمنتج خارج النطاق، فإن بيانات القياس المقابلة سيكون لها تحذير في خلفية حمراء.

4)  الهندسة العكسية: يقوم البرنامج برسم رسومات القياس، ويمكن أن يكون له إدخال مباشر حقيقي في AutoCAD، ويمكن أيضًا حفظه بتنسيق DXF، dwg. الملفات (يمكن أن يكون ماسحًا ضوئيًا سريعًا، أسرع مرتين من سرعة البرنامج العامة).

5)  إخراج الصورة: يمكن حفظ نتائج القياس أو المراقبة كصور بتنسيقات مختلفة مثل BMP وJpg.

6)  البكسل الفرعي في الوقت الفعلي للعثور على النقطة: البكسلات الفرعية الأولى، تكنولوجيا معالجة الصور المتقدمة في صناعة قياس الفيديو، تعمل على تحسين دقة القياس وكفاءة القياس للبكسل بشكل كبير، مقارنة بالبرامج المماثلة، وتوفر 3/5 مرة على الأقل، وتحسن الدقة أكثر من مرتين (بنفس التكبير البصري).

7)  وظائف الرسم المتجه: يمكن تكبير الصورة أو الخطوط أو تصغيرها بدون خطوات.

8)  قياسات الخرائط: يمكن التقاط وتشكيل صورة كاملة لقطعة عمل كبيرة، ويمكن إجراء القياس مباشرة على الرسم البياني.

9)  سطر الأوامر: قم بتكوين سطر الأوامر مباشرة، وأدخل معلومات الإحداثيات لإنشاء النقطة والخط والدائرة والقوس لتلبية الاحتياجات الخاصة للقياس الافتراضي.

10)  تسامح موضع الخط: الاستدارة، الاستقامة، التوازي، العمودي، التركيز، إلخ.

11)  وظيفة الأبعاد: نصف القطر، القطر، الأبعاد الزاوية، الأبعاد الخطية، تعليق المحاذاة، تعليق النص، تسمية الإحداثيات.

12)  وظائف القياس التلقائي: العثور تلقائيًا على خط مستقيم، والعثور تلقائيًا على خط مستقيم متعدد المناطق، ودائرة سرادق دائرية cl2ck، وقوس تلقائي دائري متعدد المناطق.

13)  وظيفة التقرير: يمكن تحويل نتائج القياس مباشرة إلى EXCEL، WORD، CAD.

14)  اللغة: دعم الصينية والإنجليزية والكورية واليابانية والروسية.
