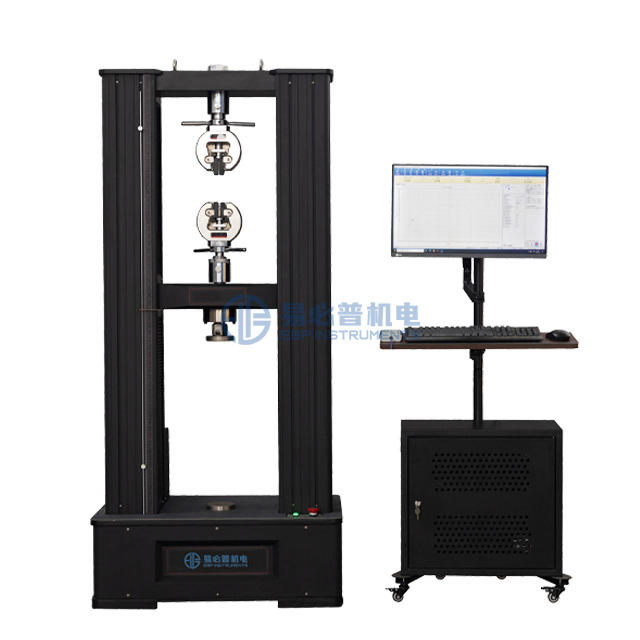

يو تي إم-100 إي دبليو
EBP INSTRUMENTS
شنغهاي
90 مجموعة / شهر
تي تي مقدما
1 مجموعة
مقدمة:
توفر آلات الاختبار الكهروميكانيكية من سلسلة UTM-EW (مساحة مزدوجة) اختبار الحلقة المغلقة للقوة أو الإزاحة أو التشوه في الشد والضغط والثني والقص والتمزق والتقشير وما إلى ذلك.
يمكن تجهيز الماكينة بمجموعة متنوعة من الملحقات بما في ذلك: المقابض والتركيبات وإطارات الضغط والخزائن الحرارية وأجهزة قياس التمدد التي تغطي جميع التطبيقات ذات الصلة مثل اختبار المطاط والبلاستيك والرقائق والأفلام والمنسوجات والمواد اللاصقة والورق والأطعمة والرغاوي والأخشاب والأسلاك أو غيرها من العينات المعدنية أو غير المعدنية والمكونات الطبية والإلكترونية وغيرها. إطارات التحميل مصنوعة بشكل صلب، مما يوفر صلابة محورية وجانبية فائقة.
الميزات:
وظائف متعددة:
يمكنها إجراء اختبارات الشد والضغط والانحناء والثني والقص ذات قدرة عالية والتي تتوافق مع المتطلبات النسبية لـ ISO وASTM وDIN وNF وEN والعديد من طرق الاختبار الوطنية الأخرى. تصميم تركيبات قابلة للتبديل، لتلبية متطلبات مواد العينات المختلفة ونوع الاختبار.
الملحقات واسعة النطاق:
مجموعة واسعة من الملحقات لتلبية متطلبات الاختبار في أي تطبيق أو صناعة تقريبًا: البلاستيك، والمعادن، والمواد الطبية الحيوية، والمواد المركبة، واللدائن، والمكونات، والسيارات، والفضاء، والمنسوجات، والمزيد.
مساحة اختبار كبيرة:
تستوعب العارضة المتقاطعة ذات التمثيل المزدوج بسرعة العينات ذات الأطوال المختلفة. في حالة الطول الإضافي للأعمدة، يمكن تعديل الحد الأقصى لمساحة الاختبار لتلبية العينات ذات الطول الإضافي.
إطار صلابة عالية:
تعمل البراغي الكروية المحملة مسبقًا، وأعمدة التوجيه الدقيقة، ونظام الدفع المتماثل على تحسين صلابة الإطار واستقامته.
حدود السفر الزائد:
تساعد حدود الحركة الزائدة المزدوجة، الموجودة في الكونسول الأمامي، على منع تجاوز الحد الأقصى للرأس والتحميل الزائد على أجهزة الاستشعار. يمكن استخدام قاعدة متدرجة على طول العمود لتعيين هذه الحدود مسبقًا على مسافات محددة.
نظام السلامة:
تشتمل الميزات التي تضمن السلامة على دائرة أمان ثنائية القناة (= حماية مزدوجة)، ومفتاح اختيار وضع التشغيل، ومفتاح إيقاف القيادة، وفرامل تثبيت المحرك.
التطبيق
معدن:
ASTM E8 طرق الاختبار القياسية لاختبار التوتر للمواد المعدنية؛
ISO 6892 المواد المعدنية - طريقة اختبار الشد في درجة الحرارة المحيطة؛
BS EN 10002-1 تحديد خصائص الشد على المعادن؛
ASTM E21: طرق الاختبار القياسية لاختبارات التوتر في درجات الحرارة المرتفعة للمواد المعدنية؛
IS0 783: المواد المعدنية - اختبار الشد عند درجات حرارة مرتفعة؛
EN ISO 7438 تحديد اختبارات الانثناء على المعادن؛
ISO 14589: المسامير المسدودة - الاختبارات الميكانيكية؛
ASTM F606: طرق الاختبار القياسية لتحديد الخواص الميكانيكية للمثبتات والغسالات ومؤشرات الشد المباشر والمسامير الملولبة خارجيًا وداخليًا
البلاستيك/المركبات:
ASTM D638 طريقة الاختبار القياسية لخصائص الشد للبلاستيك
إن إسو 6259، إن إسو 527-1، إسو 604، أستم D695، أستم D3846، إن إسو 844، إن إسو 13968، إن إسو 9969، إلخ.
المنسوجات الجغرافية:
ASTM D3950 المواصفات القياسية للربط غير المعدني؛ ASTM D 6775-02، BS EN ISO 10319، JBT 8521(EN 1492-2).
مطاط:
ISO 37 المطاط أو المفلكن أو اللدائن الحرارية - تحديد خصائص إجهاد الشد والانفعال؛ أستم D412، أستم D624.
المواصفات:
نموذج | يو تي إم-100 إي دبليو |
الحمولة القصوى | 100 كيلو نيوتن (10000 كجم قوة، 10 طن) |
تحميل فئة الدقة | ±1% الفئة 1 (اختياري: الفئة 0.5، الدقة ±0.5%) |
نطاق اختبار القوة | 2%～100%FS (اختياري فئة 0.5: 0.4%～100%FS) |
دقة التحميل | 1/500000 مقياس كامل ((دقة واحدة فقط للمقياس الكامل، غير متدرجة)) |
وضع التحكم في الاختبار | 3 التحكم في الحلقة المغلقة (الإجهاد والانفعال والإزاحة) |
ماكس. مساحة اختبار الشد | 700 ملم |
ماكس. مساحة اختبار الضغط | 700 ملم |
عرض الاختبار | 400 ملم |
دقة قياس النزوح | ±1% |
قرار قياس النزوح | 0.001 ملم |
دقة قياس التشوه | ±1% |
قرار قياس التشوه | 0.001 ملم |
نطاق سرعة التحكم في الإزاحة | 0.001～500 مم/دقيقة |
دقة معدل التحكم في النزوح | عندما يكون المعدل <0.01 مم/دقيقة، ضمن ±1.0% من القيمة المحددة؛ عندما يكون المعدل ≥0.01 مم/دقيقة، ضمن ±0.2% من القيمة المحددة. |
نطاق تعديل معدل التحكم في الإجهاد والتوتر | 0.005～5%FS/S |
دقة تعديل معدل التحكم في الإجهاد والتوتر | في حدود ±2% من قيمة الإعداد للمعدل <0.05%FS؛ عندما يكون المعدل ≥0.05%FS، يكون ضمن ±0.5% من القيمة المحددة. |
حجم جسم الآلة الرئيسية | 853*550*1826 مللي متر |
الوزن | 500 كجم |
القوة | 1 كيلو واط |
مصدر الطاقة | مرحلة واحدة 220 فولت ± 10%، 50 هرتز |
بيئة العمل | لا اهتزاز ولا غبار. درجة حرارة الغرفة 10 درجة مئوية ~ 35 درجة مئوية؛ الرطوبة ≥ 90%؛ لا يوجد اهتزاز حوله، ولا يوجد وسط مسبب للتآكل، ولا يوجد تداخل قوي في المجال المغناطيسي. |
ملاحظة: 1. تتوفر إطارات عريضة جدًا و/أو ذات ارتفاع إضافي. 2. نظام إمداد الطاقة قابل للتخصيص بالكامل. | |
