آلة كشف الأشعة السينية لفحص جودة اللحام

1. مقدمة:

نظام الكشف عن لوحة الصلب والأشعة السينية جزء من الصلب (EXD-200) هو المنتج التكنولوجيا الفائقة، مما يوحد تقنية الأشعة السينية الإلكترونية. يحتوي النظام على النقطة القوية التالية، سرعة الكشف التلقائي العالية، والكشف السريع، وتكلفة منخفضة، والكشف عن البيانات سهلة العناية والاستفسار. إنها مناسبة للكشف عن كل نوع من لوحات الصلب أو أجزاء الصب.

2. مجموعة من التطبيقات والمعدات المعلمة الرئيسية

تطبيق التطبيق الرئيسي لوحة الصلب والبقاء الجزء الكشف عن عيب الكشف عن الكشف على النحو التالي: التفتيش الأشعة السينية غير المدمرة على المعدن غير المعدني الخفيف، الصب، كل نوع من سبائك، وعاء الضغط وهلم جرا. الفحص الرئيسي لحام العيوب (الكراك، فتحة فتحة، مخبأ، الانصهار، لا الاختراق وما إلى ذلك). يستخدم تقنية تحويل التردد المتقدمة، ويزيد من خلال الكشف تلقائيا وكل وظيفة الحماية تلقائيا: كما أن لديها خصائص الموثوقية العالية والحياة المستخدمة.

تم تصميم لوحة أداة TX-2 تحت التصرف في EXD-200، وفقا للتكنولوجيا الناضجة للمنتجات المماثلة الرئيسية والخارج، والتي تختار معالج الأداء العالي، الدائرة المتكاملة والجزء المعياري. عنصر المفتاح يعتمد مكونات مستوردة ، مما يعزز موثوقية الاستخدام طويل الأجل، ولديه تلقائيا آلة التدريب ووظيفة التأخير الزمني، والتي تكون قدرة عالية لمكافحة التشويش مناسبة لوظيفة مولد البرية.

EXD-200.  الكشف عن وحدة تحكم الجهاز

الوزن: 11 كجم

القياس: 280 * 280 * 170mm

قام مولد الأشعة السينية المصنعة في المصنع بمراجعة المنتج التقليدي، وحجم أصغر، وزنا أخف وزنا، أكثر معقولة في الهيكل الداخلي ذو الضغط الداخلي. المزيد من الأداء الموثوق به، خاصة مؤهلة للعمل الميداني.

EXD-200. الكشف عن مولد الآلات

طريقة التبريد: تبريد الهواء القسري

طريقة العزل: عزل الغاز SF6

القياس: 320 × 320 × 655MM

الوزن: 30.2kg.

بيئة العمل:

الغلاف الجوي: -30 ~ + 40 ℃

الرطوبة النسبية: لا فوق 85٪

مستوى سطح البحر: ليس فوق 1000Meter

جهد الإدخال: 220 فولت ± 10٪

التردد الوارد: 50 هرتز

قوة الإدخال: لا تقل عن 3.6kva

المعلمة الرئيسية:

الجهد الناتج (قيمة الذروة KVP): 150 ~ 250KVP

الإخراج الصمام الثنائي الحالي (متوسط): 5ma

نقطة التركيز أنبوب راي: 2.0 × 2.0

زاوية الإشعاع أنبوب راي: 40 + 5 °

المسافة البؤري 600 ملم، وقت التعرض 5 دقائق؛

Tianjinⅲfilm، شاشات كثافة من 0.03 على الوجهين؛

حالة التطوير: 20 ℃ 5 دقائق

أكبر سمك الاختراق: 40mm

الأسود: ≥1.5.

الحساسية: <2٪

العمل 1: 1 5 دقائق العمل، 5 دقائق تقع

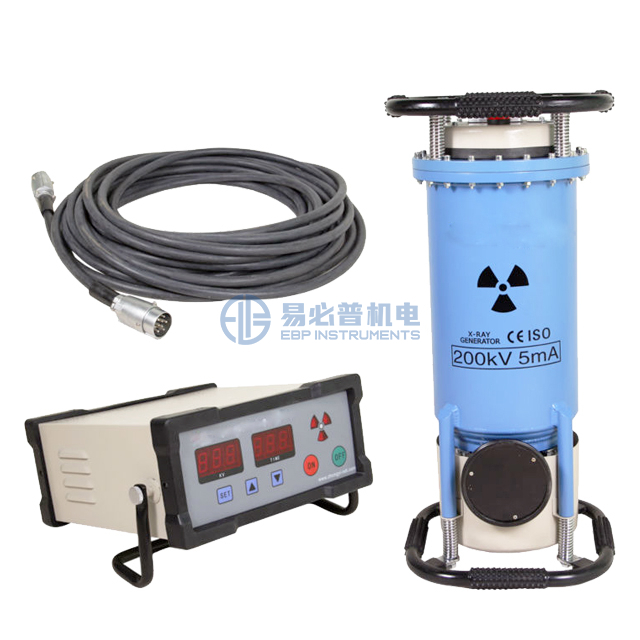

3. تفاصيل التكوين مرفقة

3.1 مولد راي             1

3.2 السيطرة وحدة               1

3.3 كابل الطاقة               10 متر

3.4 ربط الكابل         20 متر
