نظام آلة قياس الفيديو EVM-CNC | القياس التلقائي VMM Ivision

1. التطبيق:

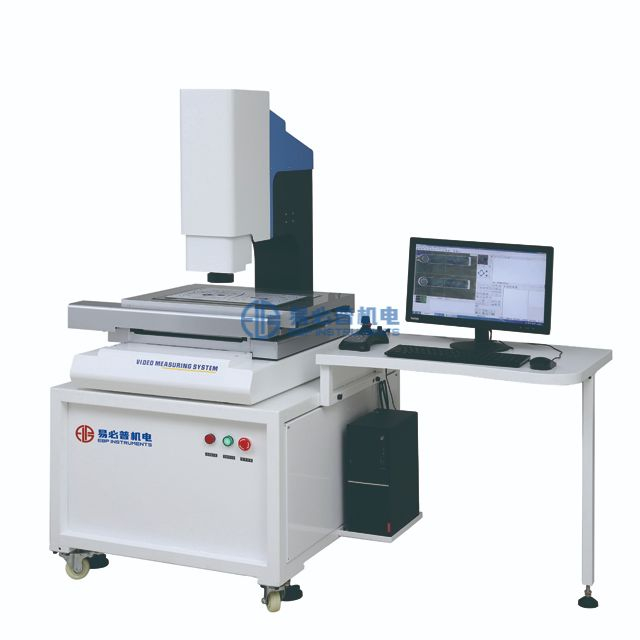

سلسلة EVM-CNC هي نوع عالمي من نظام قياس الفيديو CNC الذي طورته شركة EBP Instruments. لقد تم تطبيقه على نطاق واسع في الآلات والإلكترونيات والفضاء والسيارات والجيش والعفن وغيرها من الصناعات للقياس التلقائي الدقيق.

مصممة للقياس الدقيق السريع واختبار الدفعة في الآلات والإلكترونيات والعفن وما إلى ذلك.

1. لقياس النقطة والخط والدائرة والقوس والبيضاوي والمستطيل وتحسين الدقة باستخدام وظيفة تحديد المواقع متعددة النقاط مع ملاحظة واضحة.

2. تنسيق القياس والترجمة والإحداثيات.

3. قم بتحويل بيانات القياس مباشرة إلى صياغة AutoCAD

4. تسجيل برنامج المستخدم وتحرير وتنفيذ الأوامر.

5. في مصطلحات القياس، يمكن للآلة اختبار العرض، الطول، الارتفاع، السمك، الاستقامة، التسطيح، العمودية، الدرجة الدائرية، المحورية، إلخ.

6. يمكن للآلة اختبار المنتجات على النحو التالي:

1) الآلات: الصفائح والعفن والقوالب والعتاد وأجزاء الدوران مثل المحامل والعمود.

2) الإلكترونيات: ورقة الهاتف والكمبيوتر اللوحي، ثنائي الفينيل متعدد الكلور، أجزاء الساعة، إلخ.

3) البلاستيك: لوحة كاميرا الهاتف المحمول، الغطاء، الإطار الأمامي، اللوحة المنزلقة، إلخ.

2. الميزات:

2.1. التحكم في الحركة ذات الحلقة المغلقة المزدوجة يؤدي إلى حركة دقيقة على مستوى الميكرون

2.2.   8 مصدر ضوء سطحي LED إقليمي

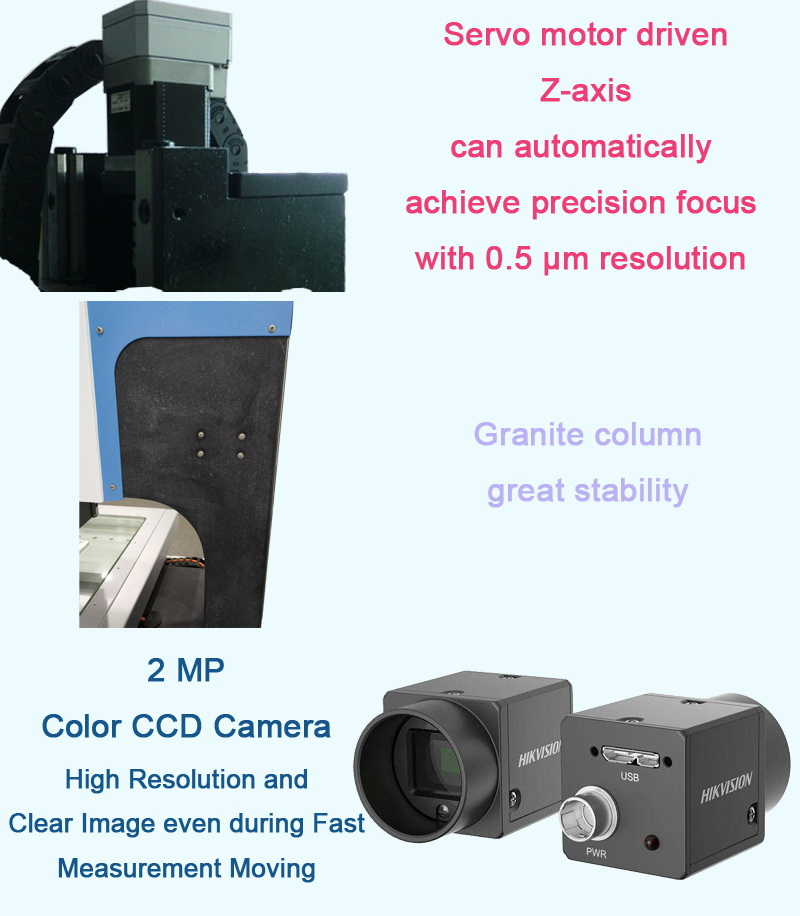

2.3. قاعدة جرانيت JINANQING من الدرجة 00، عمود، ثبات عالي

2.4. يتمتع برنامج CNC المحدد بكفاءة قياس رائعة.

3. المواصفات الفنية:

* تم اختبار جميع البيانات وفقًا للمعيار ISO 10360-7-2011

 L يتم قياس الطول (الوحدات: مم)

 المواصفات عرضة للتغيير دون إشعار

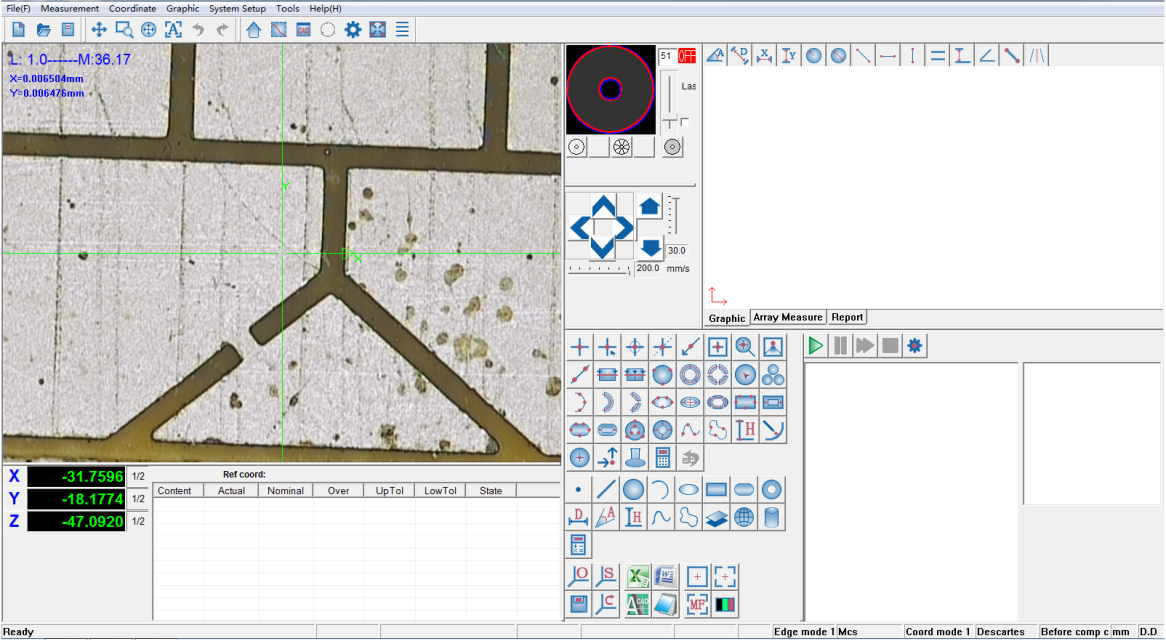

نظام برمجيات القياس:

بفضل واجهة المستخدم سهلة الاستخدام والوظائف القوية، تتيح للمستخدمين تحقيق قياس هندسي سريع ودقيق.
1. القياسات ثنائية وثلاثية الأبعاد: يمكن قياس الارتفاع والعرض والطول وجانبي الزاوية وزاوية المخروط والقطر والشطب والاستقامة والتسطيح والاستدارة والأسطوانية والعمودية والتوازي والميل وما إلى ذلك.

2. التركيز التلقائي: يمكنه العثور تلقائيًا على أوضح نقطة مع التركيز على المحور Z.
3. قياس البرمجة باستخدام الحاسب الآلي: يمكن للمستخدم تعيين معلمة النقر والقياس تلقائيًا وفقًا لطلبه (قياس الدفعة ورفع الكفاءة وتوفير الوقت)
4. ماكس. والحد الأدنى. الحد: يمكن تعيين الحد الأقصى. ودقيقة. الحدود، عندما يكون الحجم الفعلي للمنتج خارج النطاق، فإن بيانات القياس المقابلة سيكون لها تحذير في خلفية حمراء.
5. الهندسة العكسية: يقوم البرنامج برسم رسومات القياس، ويمكن أن يكون له مدخل مباشر حقيقي إلى AutoCAD، كما يمكن حفظه بتنسيق DXF، dwg. الملفات (يمكن أن يكون ماسحًا ضوئيًا سريعًا، أسرع مرتين من سرعة البرنامج العامة).
6. إخراج الصورة: يمكن حفظ نتائج القياس أو المراقبة كصور بتنسيقات مختلفة مثل BMP وJpg.
7. البكسل الفرعي في الوقت الفعلي للعثور على النقطة: البكسلات الفرعية الأولى، تكنولوجيا معالجة الصور المتقدمة في صناعة قياس الفيديو، تعمل على تحسين دقة القياس وكفاءة القياس للبكسل بشكل كبير، مقارنة بالبرامج المماثلة، وتوفر 3/5 مرة على الأقل، وتحسن الدقة أكثر من مرتين (بنفس التكبير البصري).
8. وظائف الرسم المتجه: يمكن تكبير الصورة أو الخطوط أو تصغيرها بدون خطوات.
9. قياسات الخرائط: يمكن التقاط وتكوين صورة كاملة لقطعة عمل كبيرة وقياسها مباشرة على الرسم البياني.

10. سطر الأوامر: قم بتكوين سطر الأوامر مباشرة، وأدخل معلومات الإحداثيات لإنشاء النقطة والخط والدائرة والقوس لتلبية الاحتياجات الخاصة للقياس الافتراضي.
11. تسامح موضع الخط: الاستدارة، الاستقامة، التوازي، العمودي، التركيز، إلخ.

12. وظيفة الأبعاد: نصف القطر، القطر، الزاوية، الأبعاد الخطية، تعليق المحاذاة، تعليق النص، إلخ.
13. وظائف القياس التلقائي: العثور تلقائيًا على خط مستقيم، متعدد المناطق، انقر فوق دائرة سرادق دائرية، قوس تلقائي دائري متعدد المناطق.
14. التحليل الإحصائي SPC: يمكن حساب CA وCP وCPK وDRL وDRR وDR وMAX وMIN وAVG وRANGE وSTD، ويمكنهم رسم مخطط XR والمخططات الخطية والمخططات الشريطية وما إلى ذلك.
15. البيانات التقرير: يمكن تحويل نتائج القياس مباشرة إلى EXCEL، Word، CAD.

16. اللغة: دعم الصينية، الإنجليزية، الخ.
