توافر الحالة: | |
---|---|
e-wd
EBP INSTRUMENTS
شنغهاي، الصين
300 مجموعة في الشهر
ر/ر مقدما
1 مجموعة
تعليمات

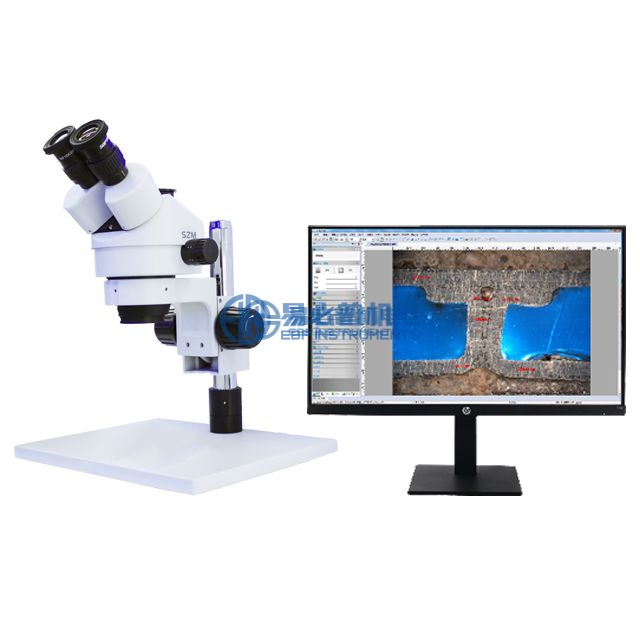

يتكون عمق اللحام المحوسب لمجهر الانصهار من المجهر البصري وعمق اللحام المهني لبرامج الانصهار ، والتصوير واضح ، على نطاق واسع ، مع مسافة عمل طويلة ، يمكن تحقيق نفس الكائن بشكل مستمر لمشاهدته ، يمكن أن يكون مجموعة متنوعة من اللحامات (مفاصل بعقب ، مفاصل الزاوية ومفاصل اللفة والمفاصل T-type والمفاصل الأخرى ذات الشكل) الناتجة عن عمق انصهار التصوير والتحرير والقياس والتوفير والطباعة وما إلى ذلك. في الوقت نفسه ، يمكن أن يلاحظ شكل وحجم المنطقة المتأثرة بالحرارة ومنطقة اللحام المتأثرة بالحرارة ، واكتشاف العيوب الداخلية وعيوب الجودة للحام.

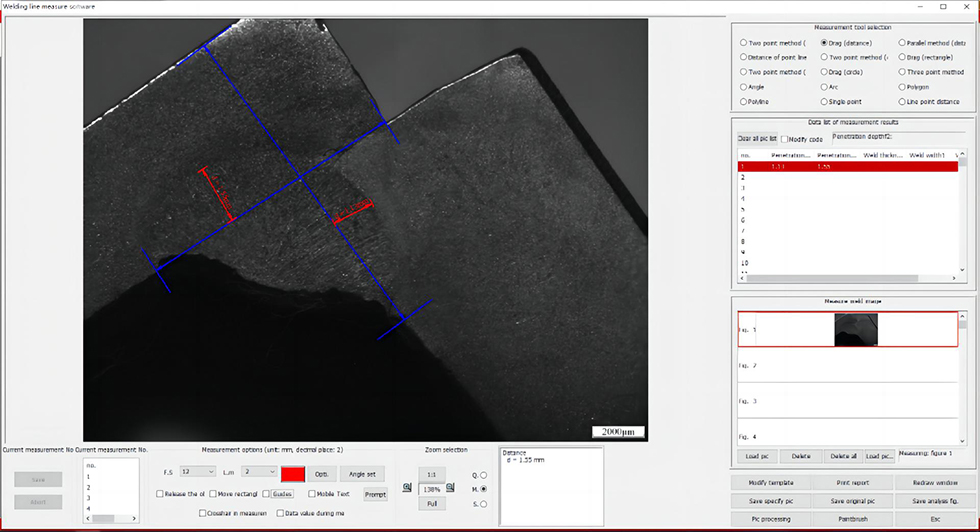

يعد برنامج قياس وتحليل عمق اللحام عبارة عن مجموعة من برامج قياس وتحليل عمق اللحام التي طورتها شركتنا بشكل أساسي لفحص جودة لحام الصلب الهيكلي والفولاذ المقاوم للصدأ ، وسبائك الألومنيوم وغيرها من متطلبات فحص جودة اللحام. لديها وظائف لقياس عمق ذوبان اللحام الداخلي ، وعمق ذوبان اللحام الخارجي ، وعرض اللحام الداخلي ، وعرض الحلقة الخارجية ، والارتفاع المتبقي لللحام الداخلي ، والارتفاع المتبقي لللحام الخارجي ، وتداخل في اللحام الداخلي والخارجي ، أوفست المركزية ، من اللحام الداخلي ، الإزاحة المركزية للحام الخارجي ، قطر المسامية ، كثافة الثقوب ، إلخ. كما أنه يحتوي على وظائف قياس وتحليل جودة مسامية اللحام ، والتي يمكن استخدامها لفحص الجودة من الفولاذ الهيكلي والفولاذ المقاوم للصدأ. في الوقت نفسه ، يمكن أيضًا أن تكون المسامية الملحومة ، والخبث ، والشقوق ، وليس اللحام من خلال ، وليس تنصهر ، عيوب الحافة العض مثل التفتيش المعدني الكلي. بيانات التصدير النهائية لإنشاء تقارير ، يدعم البرنامج أنظمة التشغيل الرئيسية ، بما في ذلك WIN10 و WIN11 ، ويمكن تثبيت البرنامج على صورة النص وخط المسطرة ورسومات العلامات وغيرها من المعالجة.
يمكن تخصيص برامج قياس عمق اللحام وتحليلها للأشكال الإحصائية الخاصة بالمؤسسة للبيانات ، بالإضافة إلى وظائف مخصصة للحكم على البيانات NG.
Sخلاف:
نموذج | e-wd |
أنبوب المراقبة | اسطوانة المشاهدة الثلاثية ، ميل 45 درجة |
العدسة | نقطة عالية من العيون حقل رؤية العدسة wf10x/20mm |
عدسة موضعيه او شيئيه | 0.7x-4.5x/100mm , المجموع : 7-45x |
إطارات التركيز القياسية | إطار SZMA1FUCUSIN |
قاعدة | B5 (متوافق مع جميع إطارات التركيز) |
مصدر الضوء الخارجي | 56pcs مصباح LED مع سطوع قابل للتعديل |
برنامج القياس التحليلي | 5 ميغابكسل كاميرا رقاقة سوني |
برنامج قياس عمق اللحام | |
محول كاميرا 0.5x | |
ميكرومتر عالي الدقة (قيمة الشبكة 0.01 مم) |
تعليمات
يتكون عمق اللحام المحوسب لمجهر الانصهار من المجهر البصري وعمق اللحام المهني لبرامج الانصهار ، والتصوير واضح ، على نطاق واسع ، مع مسافة عمل طويلة ، يمكن تحقيق نفس الكائن بشكل مستمر لمشاهدته ، يمكن أن يكون مجموعة متنوعة من اللحامات (مفاصل بعقب ، مفاصل الزاوية ومفاصل اللفة والمفاصل T-type والمفاصل الأخرى ذات الشكل) الناتجة عن عمق انصهار التصوير والتحرير والقياس والتوفير والطباعة وما إلى ذلك. في الوقت نفسه ، يمكن أن يلاحظ شكل وحجم المنطقة المتأثرة بالحرارة ومنطقة اللحام المتأثرة بالحرارة ، واكتشاف العيوب الداخلية وعيوب الجودة للحام.
يعد برنامج قياس وتحليل عمق اللحام عبارة عن مجموعة من برامج قياس وتحليل عمق اللحام التي طورتها شركتنا بشكل أساسي لفحص جودة لحام الصلب الهيكلي والفولاذ المقاوم للصدأ ، وسبائك الألومنيوم وغيرها من متطلبات فحص جودة اللحام. لديها وظائف لقياس عمق ذوبان اللحام الداخلي ، وعمق ذوبان اللحام الخارجي ، وعرض اللحام الداخلي ، وعرض الحلقة الخارجية ، والارتفاع المتبقي لللحام الداخلي ، والارتفاع المتبقي لللحام الخارجي ، وتداخل في اللحام الداخلي والخارجي ، أوفست المركزية ، من اللحام الداخلي ، الإزاحة المركزية للحام الخارجي ، قطر المسامية ، كثافة الثقوب ، إلخ. كما أنه يحتوي على وظائف قياس وتحليل جودة مسامية اللحام ، والتي يمكن استخدامها لفحص الجودة من الفولاذ الهيكلي والفولاذ المقاوم للصدأ. في الوقت نفسه ، يمكن أيضًا أن تكون المسامية الملحومة ، والخبث ، والشقوق ، وليس اللحام من خلال ، وليس تنصهر ، عيوب الحافة العض مثل التفتيش المعدني الكلي. بيانات التصدير النهائية لإنشاء تقارير ، يدعم البرنامج أنظمة التشغيل الرئيسية ، بما في ذلك WIN10 و WIN11 ، ويمكن تثبيت البرنامج على صورة النص وخط المسطرة ورسومات العلامات وغيرها من المعالجة.
يمكن تخصيص برامج قياس عمق اللحام وتحليلها للأشكال الإحصائية الخاصة بالمؤسسة للبيانات ، بالإضافة إلى وظائف مخصصة للحكم على البيانات NG.
Sخلاف:
نموذج | e-wd |
أنبوب المراقبة | اسطوانة المشاهدة الثلاثية ، ميل 45 درجة |
العدسة | نقطة عالية من العيون حقل رؤية العدسة wf10x/20mm |
عدسة موضعيه او شيئيه | 0.7x-4.5x/100mm , المجموع : 7-45x |
إطارات التركيز القياسية | إطار SZMA1FUCUSIN |
قاعدة | B5 (متوافق مع جميع إطارات التركيز) |
مصدر الضوء الخارجي | 56pcs مصباح LED مع سطوع قابل للتعديل |
برنامج القياس التحليلي | 5 ميغابكسل كاميرا رقاقة سوني |
برنامج قياس عمق اللحام | |
محول كاميرا 0.5x | |
ميكرومتر عالي الدقة (قيمة الشبكة 0.01 مم) |
