EFD-500T.
EBP INSTRUMENTS
شنغهاي، الصين
300 مجموعات شهريا
T / T مقدما
1 مجموعة

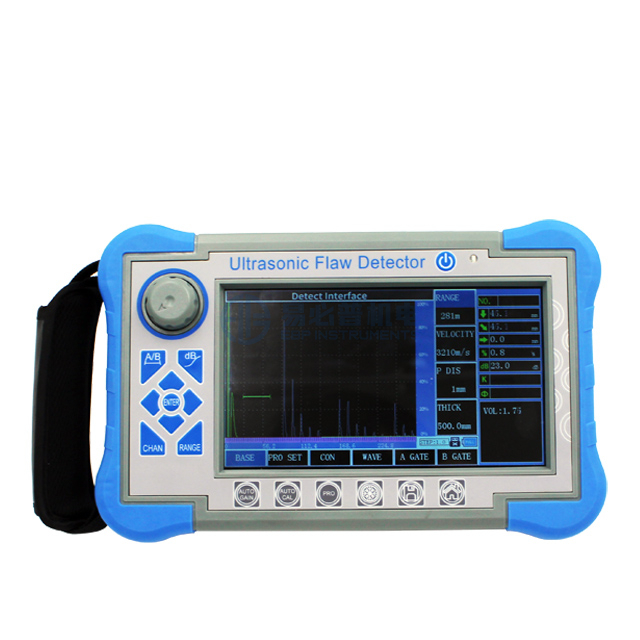

الكاشف الرقمي بالموجات فوق الصوتية الكاشف من النوع المتقدمة، والذي هو شاشة تعمل باللمس، والذي يمكن بسرعة، بسهولة، وبدون تلف، وكشف بدقة، حدد موقع وتقييم وتشخيص مختلف العيوب داخل قطعة العمل مثل الشقوق، اللحامات، المسام، الثقوب الرملية، الادراج، للطي ، إلخ. تم تطبيقه على الطاقة الكهربائية، والوعاء البتروكيماويات والمراجل والضغط، وهيكل الصلب، والعسكرية، والفضاء، والنقل السكك الحديدية، والسيارات، والآلات وغيرها من المجالات. إنها أداة أساسية لصناعة الاختبار غير المدمرة.
سمات:
1. كمية عالية الدقة وتحديد المواقع لتلبية متطلبات الكشف عن المسافة القريبة
2. المنطقة العمياء القريبة المجال صغيرة، يمكن أن تلبي متطلبات الكشف عن القطر الصغير والأنبوب ذو الجدران رقيقة.
3. وظيفة المعايرة التلقائي: زر معايرة زر واحدة، من السهل التشغيل، التحقيق الاختبار التلقائي \"p delay \"، \"k value \"، \"x value \" and veryity
4. العرض التلقائي موقف عيب الصدى (العمق: D، الأفقي: P، المسافة: S، السعة، DB، Ф)
5. التبديل ثلاثة جداول بحرية (العمق: D، أفقي: P، المسافة:
6. كسب السيارات،الذروة المغلف، وظائف الذروة الذروة، والتي يمكن أن تحسن كفاءة الكشف.
7. قم تلقائيا بتسجيل عملية الكشف عن الخلل والتشغيل الديناميكي
8. حساب القيمة: تزوير الكشف عن الخلل من قبل التحقيق المستقيم، يمكن أن تجد أعلى موجة لتحويل قيمة تلقائيا
9. 500 قنوات مستقلة (يمكن توسيعها)، والتي يمكن أن تدخل وتخزين معايير الكشف عن أي صناعات بحرية، لا تحتاج إلى حمل الكتل القياسية للتفتيش في الموقع.
10. تخزين وتشغيل 500 موجات المسح الضوئي والبيانات بحرية
11. منحنيات DAC و AVG و TCG (تعويض العمق تلقائيا ويمكن تجزئةها. 12. نقاط أخذ العينات غير مقيدة ويمكن تصحيحها وتعويضها.
13. 14 معايير التفتيش المدمجة
14. مجاني لدخول أي معايير الصناعة
15. عرض نبض وقوت يمكن تعديله
16. B Scan و B. وظيفة مسح اللون؛
17. يمكن التواصل مع الكمبيوتر وتصدير الكلمة. ملف، أيضا تقرير الكشف
18. حالة بلاستيكية IP65 ABS، قوية ودائمة، مقاومة للماء ومقاومة للغبار، وقدرة ممتازة لمكافحة التداخل
19. استخدم (برنامج لاسلكي للاتصالات اللاسلكية لتحليل تقارير طباعة البيانات، إلخ؛
20. شاشة ملونة حقيقية 260،000 لون، مناسب لبيئة العمل تحت ضوء قوي أو إضاءة منخفضة
21. بطارية ليثيوم عالية الأداء، يمكن أن تعمل بشكل مستمر لمدة 8-10 ساعات
22. تسجيل الساعة في الوقت الحقيقي: تاريخ اكتشاف العيب في الوقت الحقيقي، سجل تتبع الوقت، والتخزين
23. حماية السلطة أسفل، بيانات التخزين لا يمكن أن تضيع
24. يمكن اختبار معلمات كشف العيب تلقائيا أو إعدادها مسبقا
25. الرفض الرقمي، لا يؤثر على الربح والخطية
26. الحصول على تعويض: يمكن تصحيح توهين ديسيبل من أجل خشونة السطح، والأسطح المنحنية، والكشف عن عيب طويل المدى من قطع العمل السميكة، إلخ.
27. يمكن تشغيل كاشف العيوب عن طريق البرامج على جهاز الكمبيوتر، وتحقيق هدف كاشف العيب التي تسيطر عليها الكمبيوتر للكشف عنها
المواصفات الفنية:
| نموذج | EFD-500T. |
| عرض | 7 إنشtft.شاشة ملونة,800*480 قرار |
| وضعية التشغيل | زر، روتاري، شاشة تعمل باللمس |
| مزود الطاقة | بطارية ليثيوم أيون |
| قدرة البطارية | 5.0Ah. |
| قوة الجهد | 12 فولت |
| كمية الطاقة | 1 |
| وقت العمل | ≥ 8 ساعات |
| مدخل محول | DC100 ~ 240V 50HZ / 60HZ |
| مخرج محول | AC 12V |
| محول السلطة | 36W. |
| مخزن البيانات | بطاقة SD (16 جرام) |
| إنذار | 1 |
| درجة حرارة العمل | -10 درجة مئوية ~ 45ºC. |
| درجة حرارة التخزين | -20ºC ~ 60ºC. |
| الصف الأول | IP65. |
| البعد | 245 * 155 * 55mm |
| وزن | 1.18 كجم (بطارية وشملت) |
| طراز UT التقليدي | |
| موصل التحقيق نوع | ليمو 00. |
| نوع القناة | قناة واحدة |
| قناة عدد | 500 مجموعة (قادرة على التحجيم) |
| نوع النبض | موجة حادة سلبية |
| نقل الجهد | 50 ~ 350V، خطوة في 50V |
| التخميد | 560ω. |
| مكسب | 0 ~ 110db، الخطوة: 0.5 / 2/6 / 12db |
| الحصول على تعديل غرامة | -4 ~ + 4 |
| تعويض السطح | جميع المكاسب |
| تردد العمل | 0.5 ~ 20MHz؛ |
| التحقيق نوع | واحد، ثنائي، من خلال، نوع الغمر |
| منقي | ثلاثة اختياري: 1 ~ 4MHz / 0.5 ~ 10MHz / 2 ~ 20MHz |
| وضع الكشف | سلبي / إيجابي / في اتجاهين / RF |
| يرفض | 0 ~ 80٪، الخطوة 1٪ |
| نطاق الاختبار | 0 ~ 15000mm، الحد الأدنى من نطاق العرض: 15 مم (بالصلب) |
| سرعة المواد | 100 ~ 20000m / ثانية |
| إزاحة النبض | -10 ~ 1000mm |
| ف تأخير | 0 ~ 200US |
| X-Val. | 0 ~ 100mm. |
| يرشد | لحام، ورقة، تزوير التفتيش |
| نقطة اختبار | ذروة / x-val / j val |
| قياس | بوابة: قيمة السعة، قيمة DB السعة، المدى، المسافة الأفقية، المسافة الرأسية، قيمة الفرق بين بوابة A و B المؤشر: 2 Cross Cursors، يمكن اختبار المسافة الأفقية والرأسية، والمسافة بين المؤشرات (تحت وظيفة المسح الضوئي ب) |
| بوابة | بداية البداية: كل المدى |
| عرض البوابة: كل المدى | |
| مستوى البوابة: 10 ~ 90٪، الخطوة: 1٪ | |
| منحنى | DAC، ستة منحنيات كحد أقصى، تلبية ل NB / T 47013، GB / T 11345، GB / T 29712، ومعايير أخرى |
| TCG، ستة منحنيات كحد أقصى | |
| متوسط | |
| وظائف أخرى | ملء الشاشة، التبديل المؤشر (النطاق / الطول / الأفق)، مكاسب السيارات الفردية / المستمرة (10 ~ 100٪، الخطوة 10٪)، صدى الصدى، صدى الكاملة، مغلف الذروة، ذاكرة الذروة، مسح سريع، الوضع الخارجي، لقطة شاشة |
| ذروة تجميد / صدق عمق / بوابة التوسع // التعديل السطحي المنحني / ب مسح / محاكاة لحام مسطح // الفيديو | |
| إنذار | صوت الصوت والضوء |
| خزف الحساسية | ≥65db (200mm-φ2fh، 2.5pφ20) |
| خطأ الخطي الأفقي | ≤0.3٪ |
| خطأ خطي عمودي | ≤3٪ |
| خطأ خطي السعة | ≤ ± 2٪ |
| دقة المخفاة | 20db ± 1 ديسيبل |
| مدى ديناميكي | ≥32db. |
| القرار البعيد | ≥26db. |
| مستوى الضوضاء | <40 × 10-9 V / |
قائمة التعبئة:
| اسم | الكمية | |
| 1 | وحدة رئيسية | 1 |
| 2 | التحقيق المستقيم 10MM 2.5MHz | 1 |
| 3 | angle probe 13x13 k2 2.5mhz | 1 |
| 4 | التحقيق ربط الكابل | 2 |
| 5 | محول كهرباء | 1 |
| 6 | بطاقة الضمان | 1 |
| 7 | شهادة المنتج | 1 |
| 8 | كتيب التعليمات | 1 |
| 9 | برمجة | 1 |
| 10 | حالة الصك | 1 |
مجسات الشراء الاختيارية:
سعر المسبار يعتمد أساسا على حجم البلورة. ويمكن اختيار التردد بنفسك في حدود 0.2 ميجا هرتز - 10 ميجا هرتز. يمكننا توفير الزوايا العامة مثل 30 درجة، 45 درجة، 60 °، 70 درجة، 80 درجة
شعاع الباعلة التحقيق | 6 × 6،8 × 9،10 × 10، 13 × 13،14 × 16،18 × 18، 20 × 20،20 × 22، 30 × 30 | مسبار شعاع مستقيم (Softfilm) | φ6، φ8، 10، φ12، φ14، φ16، φ20، 24، φ25، 30 |
مسبار شعاع العنصر المزدوج (Softfilm) | φ8، 10، φ12، 14، φ20، 25، 30، | التحقيق الغمر | φ10، 14، φ20، 25 |
مسبار مملوء بالماء | φ20، 25. | مسبار زاوية صغيرة | φ14، 20، φ25،18 × 18 |
Dual العنصر المستقيم Probe Probe (SoftFilm) | 8 × 9،10 × 12 | مسبار موجة السطح | 10x12. |
تجزح موجة التحقيق | 8 × 12،6 × 6 | التحقيق القطر صغير | 5 × 5،5 × 7 |
مسبار موجة لوحة | 20 × 30. | مسبار زاوية متغير | 10 × 10،10 × 12 |
