توافر الحالة: | |
---|---|

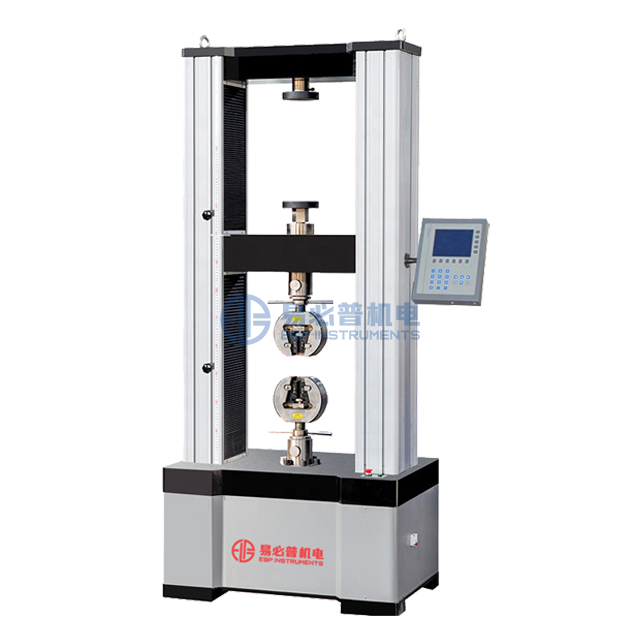

UTM-10ed.
EBP INSTRUMENTS
شنغهاي
90 مجموعات / شهر
TT مقدما
1 مجموعة
تخصيص:
نموذج | UTM-10ed. | UTM-20ed. | UTM -30ed. | UTM-50ed. |
إطار تحميل | ||||
الأعلى. تحميل (kn) | 10 | 20 | 30 | 50 |
مساحة الشد (مم) | 800 (يمكن تخصيص) | 700 (يمكن تخصيص) | ||
مساحة ضغط (مم) | 800 (يمكن تخصيص) | 700 (يمكن تخصيص) | ||
عرض اختبار (مم) | 400 (يمكن تخصيص) | 500 (يمكن تخصيص) | ||
مسافة السفر (مم) | 1140 | |||
عمل درجة الحرارة | +10 ... +35 درجة مئوية | |||
المطابقة | ISO 9000 و CE | |||
قوة محول | ||||
تحميل الدقة | الفئة 1 | |||
نطاق الحمل | 2٪ ~ 100٪ f · s | |||
دقة التحميل | 1/500000. | |||
محول النزوح | ||||
قرار التشوه | 0.04um. | |||
دقة النزوح | ضمن ± 0.5٪ من الحمل المشار إليه | |||
حل النزوح | 0.01mm | |||
نظام القيادة | ||||
محرك | جهاز سيرفو AC | |||
سرعة الاختبار (مم / دقيقة) | 0.001-1000. | 0.001-500. | ||
دقة السرعة | خلال ± 0.1٪ من السرعة المحددة | |||
مزود الطاقة | AC220V ± 10٪، 50 هرتز / 60 هرتز (يمكن تخصيصها) |
المعايير
ASTMA370، ASTME4، ASTME8، ASTME9،
ISO6892، ISO7438، ISO7500-1، EN10002-4،
GB / T228-2002، GB 16491-2008، HGT 3844-2008 QBT 11130-1991، GB13-22-1991، HGT 3849-2008، GB6349-1986، GB6349-1986، GB / T 1040.2-2006، ASTM C165، EN826، EN1606، EN1607 ، EN12430 الخ
الإطار الرئيسي
1. يمكن إجراء اختبارات درجات الحرارة العالية والمنخفضة باستخدام الدوائر الحرارية والأفران وأنظمة التبريد وما إلى ذلك جنبا إلى جنب مع تركيباتها الخاصة.
2. تستضيف قاعدة الماكينة Crosshead السفلى، Servomotor بالإضافة إلى نظام النقل الميكانيكي الذي يحركه المسمار.
3. يضمن اثنان من الأعمدة التوجيهية (طلاء الكروم) واثنين من برامج تشغيل الكريمة عالية الدقة، حصة الحمل المثلى وإزاحة الترويج الخطي الخطي الأمثل.
4. العليا Crosshead مصممة لتحقيق الاستقرار والإطارات. عند الطلب، يمكن تصميمه للسماح بإطار اختبار ثانوي عبر Crosshead المحمول.
5. نهاية كاشفات السكتة الدماغية (قابل للتعديل) وحاكم تحديد المواقع المرئي وضعت على طول الإطار.
تحديد الأجزاء
1. Crosshead العلوي الثابت: لتوفير إطار الاختبار
2. الكزازة
3. Crosshead موبايل: أجرته برامج تشغيل المسمار. ينطبق الحمل ضد عينة الاختبار.
4. السكن سبائك الألومنيوم: لاستضافة وحماية برامج تشغيل المسمار
5. الامساك رؤساء. آخر الامساك رؤساء و اختبارات تركيبات تتوفر
6. تحميل خلية. نوع عالمي (ضغط الشد)
7. محول الدقة عالية لقياس
8. موقف crosshead. شنت على محور الكرة المسمار.
السلامة D.eنائب
1. حماية السكتة الدماغية: الآلات، الكمبيوتر مزدوجة
2. الحماية، وتمنع أكثر مسبقا
3. حماية القوة: إعداد النظام
جهاز إيقاف الطوارئ: تسليم حالات الطوارئ
ملحقات قياسيه | التكوينات الاختيارية |
مضيف | |
وتد سيطرة v-jaws لعينات جولة، ф4-ф9 فكي مسطح، 0-7 مم | وتد سيطرة الخامس فكي لعينات جولة، Ф9-Ф14. فكي مسطح مع فتح، 7-14 ملليمتر |
ضغط سيطرة بلاتين Ф100mm. | تركيبات أخرى الانحناء لاعبا اساسيا |
الكرة اللولبية الدقة الكرة المسمار | |
محرك سيرفو باناسونيك | |
اختبار نظام التحكم | اختياري |
المستشعر استشعار تحميل الدقة عالية | الولايات المتحدة سيلترون تحدث استشعار تحميل |
تحكم LCD. | لمس. اتصال. صلة شاشة عرض |
LCDتحكم functio.N ميزات
1. المعايرة التلقائية: يمكن أن يدرك النظام تلقائيا دقة قيمة المعايرة.
2. بعد عينة مكسورة، توقف تلقائي.
3. العرض التلقائي: قوة اختبار العرض في الوقت الحقيقي، النزوح، سرعة الاختبار، قيمة الذروة، حالة الاختبار على شاشة LCD واحدة.
4. الإرجاع التلقائي: Beam Automatic العودة إلى الموضع الأولي عند الانتهاء من الاختبار.
5. حكم كسر: عينة بعد الكسر، شعاع التلقائي التوقف تتحرك
6. الحد من الحماية: التحكم في البرامج وحماية الحد الميكانيكية.
7. حماية الزائد: عندما يتوقف أكثر من 3 ~ 5٪ من جهاز التحميل المصنف تلقائيا عن العمل.
8. الحساب التلقائي: منطقة الحساب التلقائية بعد قطر المدخلات (جولة)؛ العرض، سمك (شقة)، مقياس عينة إلخ.
