إي بي-150/200/250
EBP INSTRUMENTS
شنغهاي، الصين
120 مجموعة في الشهر
تي / تي مقدما
1 مجموعة

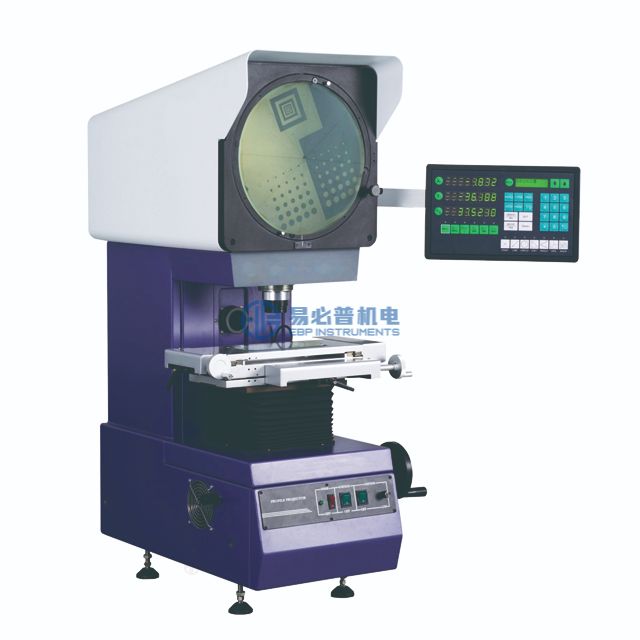

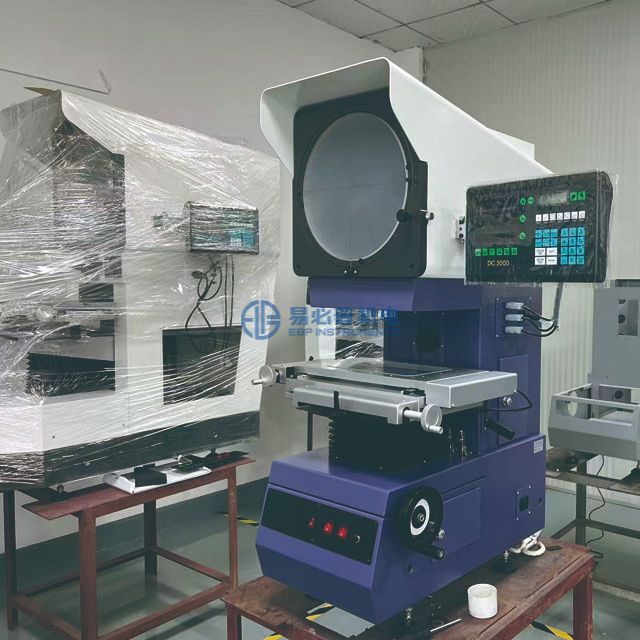

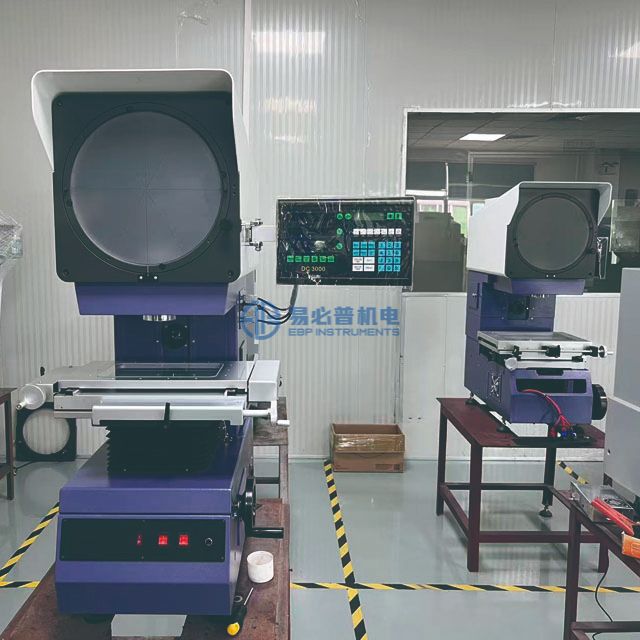

يستخدم جهاز العرض عالي الدقة EYP-150 / 200 / 250 بشكل أساسي لقياس الأجزاء الميكانيكية للطول والزاوية والكفاف وشكل السطح، ويمكنه فحص جميع أنواع الأسطح والخطوط العريضة لقطع العمل المعقدة، والكاميرات، والخيط اللولبي، والعتاد، وأداء قطع الطحن وما إلى ذلك، ويستخدم على نطاق واسع في العدادات والإلكترون وآلات الفضاء الجوي والصناعات الخفيفة والكلية ومعهد الأبحاث وقسم فحص القياس.
الميزات:
1. شاشة عرض بقطر 312 مم، مع خطأ تكبير أقل من 0.06%.
2. عاكس عملية الطلاء، صورة أكثر وضوحًا ومقاوم للغبار.
3. نظام تبريد قوي بمروحة ثنائية المحور، يزيد بشكل كبير من عمر الاستخدام.
4. يمكن طباعة جميع نتائج القياس مباشرة أو نقلها إلى الكمبيوتر لمزيد من المعالجة.
5. تم تصنيعها بمكونات من الدرجة الأولى، وفقًا لمعايير التصنيع العالية.
6. تدعم القراءة الرقمية التبادل بين ملم وبوصة.
المواصفات الفنية:
نموذج | / | إي بي-150 | إي بي-200 | إي بي-250 | ||
الجدول | حجم الطاولة المعدنية (مم) | 340x152 | 404 × 228 | 450 × 280 | ||
حجم الطاولة الزجاجية (مم) | 196 × 96 | 260 × 160 | 306 × 196 | |||
شوط المحور السيني (مم) | 150 | 200 | 250 | |||
شوط المحور Y (مم) | 50 | 100 | 150 | |||
شوط المحور Z (مم) | 90 للتركيز | |||||
دقة القياس* | على سبيل المثال، y ≥ (3.0+لتر/200) ميكرومتر | |||||
القرار (X، Y) | 0.5 ميكرومتر | |||||
شاشة بروجكتر | حجم الشاشة (مم) | Ø 312 النطاق المستخدم> Ø 300 (مع خط العداد) | ||||
نطاق الشاشة الدوارة | 0 درجة ~ 360 درجة | |||||
دقة الزاوية الدوارة | 1' أو 0.01 درجة | |||||
دقة الإسقاط* | محيط: ± ± 0.06٪، السطح: ± ±0.06% | |||||
عدسة | التكبير | 10X (قياسي) | 20X (الخيار) | 50X (الخيار) | 100X (الخيار) | |
عرض الكائن | Ø30 ملم | Ø15 ملم | Ø6mm | Ø3mm | ||
مسافة العمل | 77.7 ملم | 44.3 ملم | 38.4 ملم | 25.3 ملم | ||
ماكس. ارتفاع قطعة العمل | 80 ملم | 80 ملم | 80 ملم | 80 ملم | ||
درو | يمكن استخدام القراءة الرقمية DC-3000، التي تظهر باللغة الإنجليزية، لجمع بيانات الأبعاد وقياس النقطة والخط والدائرة والزاوية والمسافة، وما إلى ذلك. | |||||
التبريد | من قبل المشجعين | |||||
الإضاءة | إضاءة هالوجين منقولة 24 فولت/150 وات، وإضاءة عاكسة من الهالوجين 21 فولت/150 وات | |||||
القوة | 110 فولت/220 فولت (التيار المتناوب)؛ 50/60 هرتز؛ إجمالي استهلاك الطاقة 400 واط | |||||
الأبعاد (الطول*العرض*الارتفاع، مم) | 770*550*1100 | 780*780*1100 | 810*780*1120 | |||
الوزن (كجم) | 180 | 190 | 200 | |||
الخيار | طابعة صغيرة، وكاشف الحواف، وبرنامج المقاييس وما إلى ذلك، يرجى الرجوع إلى "الملحق" للحصول على التفاصيل. | |||||
* تم اختبار جميع البيانات وفقًا للمعيار JJF1093-2002.
L يتم قياس الطول (الوحدات: مم)
المواصفات عرضة للتغيير دون إشعار

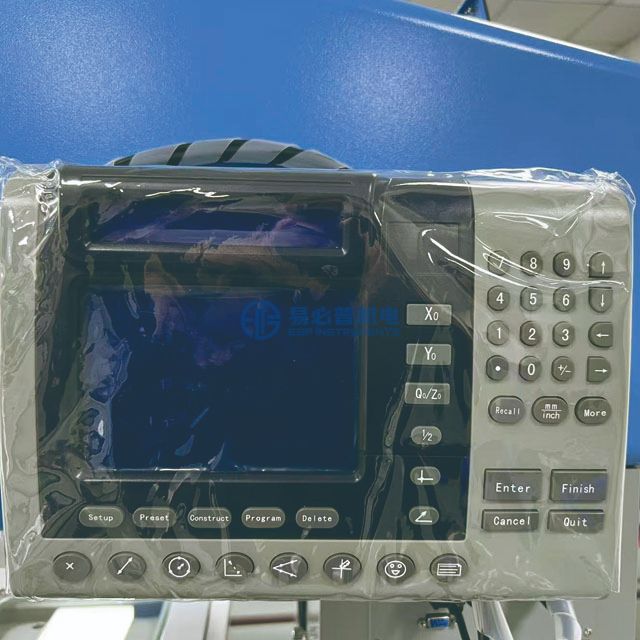

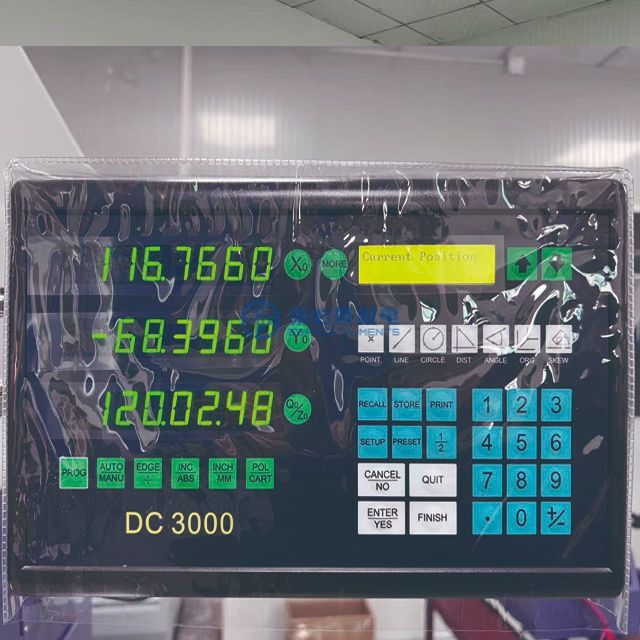

القراءة الرقمية DC 3000:
1. القياس ثنائي الأبعاد: قياس العرض، الطول، جانبي الزاوية، زاوية المخروط، قطر الأسطوانة، الشطب، الاستقامة، الاستدارة، الأسطوانية، العمودي، التوازي، إلخ.
2. برنامج المستخدم: يمكن تخزين تسلسلات ضغطات المفاتيح على اللوحة الأمامية كبرامج وإعادة تشغيلها في وقت لاحق. تكون هذه الإمكانية مفيدة بشكل خاص عندما يلزم قياس سلسلة من الأجزاء المتماثلة.
3. الاتصال: مع واجهة RS232 وواجهة الطابعة، يمكن تصدير بيانات القياس باستخدام طابعة صغيرة أو كمبيوتر مجهز ببرنامج القياس.
4. وحدة القياس: تدعم مم أو بوصة
5. اللغة: الصينية، الإنجليزية، البرتغالية.
