evick-50xy.
EBP INSTRUMENTS
شنغهاي، شنتشن، نينغبو
60 مجموعات شهريا
TT مقدما
1 مجموعة

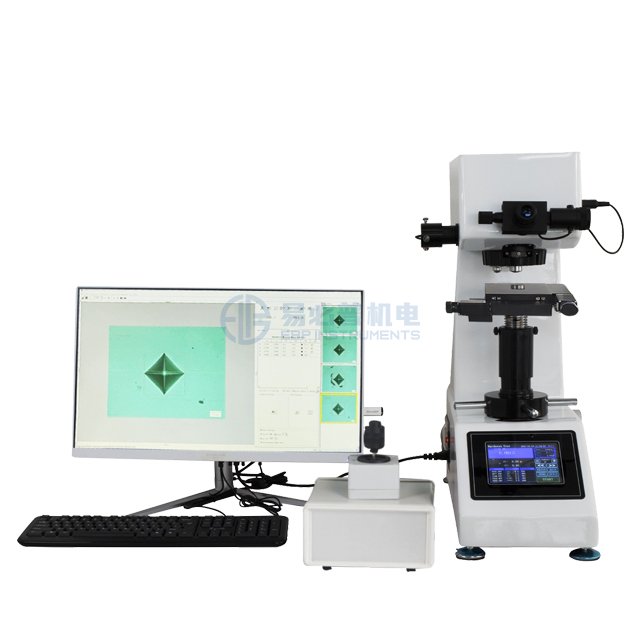

يتم دمج اختبار صلابة Vickers Evick شبه التلقائي مع العديد من التقنيات الجديدة مثل التصوير البصري والإزاحة الميكانيكية والتحكم الإلكتروني والتصوير الرقمي وتحليل الصور ومعالجة الكمبيوتر وما إلى ذلك. يتحكم في اختبار صلابة Vickers وطاولة الاختبار التلقائي بواسطة الكمبيوتر، ويعرض صورة المسافة البادئة على شاشة الكمبيوتر. عن طريق القراءة التلقائية والقراءة اليدوية، فإنه يقيس بدقة صلابة HV، وعمق تصلب، سمك الفيلم، المسافة بين نقطتين من المعادن وبعض المواد غير المعدنية والأفلام المختلفة. كما أنه يمكن لتصوير مورفولوجيا السطح المعدني وأخذ الطباعة ذات الأسعار الثابتة وما إلى ذلك. هذا النظام ينقط من خلال طريقة الاختبار التقليدية، وإدراك اختبار صلابة شبه التلقائي، الدقة العالية، التكرار العالي، وهي المعدات الهامة لتحليل المواد.
معلمات الجهاز：
نموذج | إيفيك 5/10/30 / 50XY | ||
مقياس صلابة وقوة الاختبار | evick-5xy. | HV0.3، HV0.5، HV1، HV2، HV3، HV5 | |
0.3 كجم (2.94N)، 0.5 كجم (4.9N)، 1 كجم (9.8N)، 2 كجم (19.6N)، 3 كجم (29.4N)، 5 كجم (49N) | |||
Evick-10xy. | HV0.3، HV0.5، HV1، HV3، HV5، HV10 | ||
0.3 كجم (2.94N)، 0.5 كجم (4.9N)، 1 كجم (9.8N)، 3 كجم (29.4N)، 5 كجم (49N)، 10 كجم (98N) | |||
Evick-30xy | HV1، HV3، HV5، HV10، HV20، HV30 | ||
1 كجم (9.8N)، 3 كجم (29.4N)، 5 كجم (49N)، 10 كجم (98N)، 20 كجم (196N)، 30 كجم (294N) | |||
Evick-50XY. | HV1، HV5، HV10، HV20، HV30، HV50 | ||
1 كجم (9.8N)، 5 كجم (49N)، 10 كجم (98N)، 20 كجم (196N)، 30 كجم (294N)، 50 كجم (490N) | |||
مقياس التحويل | هونج كونج، HRA، HRB، HRC، HRD، HRE، HRF، HRG، HRK، HR15N، HR30N، HR45N، HR15T، HR30T، HR45T، HR45T، HR45T، HR45T | ||
نطاق الاختبار | 5HV - 3000HV. | ||
وضع الاختبار | هف [، هك | ||
طريقة التحميل | التلقائي (التحميل / المسكن / التفريغ) | ||
برج | التحول التلقائي | ||
إخراج البيانات | طابعة مدمجة تقرير كلمة أو Excel مع مخطط منحنى | ||
صلابة القراءة | عرض المسافة البادئة والقياس التلقائي على جهاز الكمبيوتر | ||
هدف عدسة | 10X، 20X. | ||
العدسة | 10X. | ||
التكبير الكلي | 100x، 200X. | ||
الأعلى. طول قياس | 900um في 100x؛ 150um في 200X. | ||
قرار العدسة | 0.125μm | ||
وحدة قياس الحد الأدنى | 0.01um. | ||
وقت القضاء | 1- 99s. | ||
مصدر ضوء | أدى مصدر الضوء البارد (يمكن أن يكون استخدام مستمر لمدة 24 ساعة، لا توجد حرارة تولد ضمان العمل المستقر، يمكن أن تصل حياة الخدمة إلى 100000 ساعة) | ||
موتور X-Y اختبار الجدول | الحجم: 110 × 110MM؛ السفر: 50 × 50 مم؛ القرار: 0.002mm | ||
اختبار مساحة | 145mm x 125mm (عمق الارتفاع x) | ||
مزود الطاقة | AC220V، 50 هرتز (110 فولت المتاحة) | ||
تنفيذ المعيار | ISO 6507، ASTM E92، JIS Z2244، GB / T 4340.2 | ||

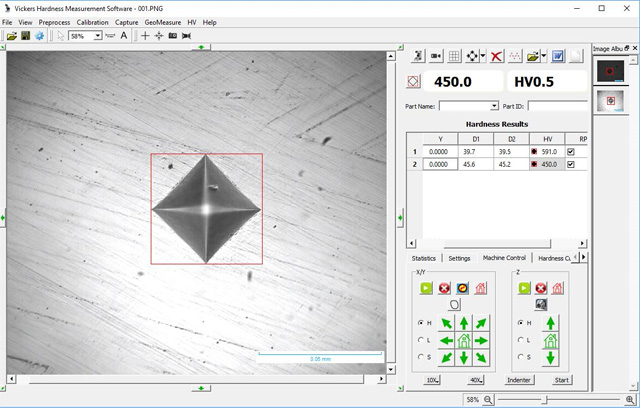

وظيفة البرنامج:
ربط النظام: من خلال واجهة الاتصال، يدرك الارتباط بين النظام واختبار الصلابة.
ربط الضغط: عند تحويل قوة الاختبار، ينظر النظام إلى تغيير قوة الاختبار ويعرض في الوقت الفعلي.
ربط برج:يتحكم البرنامج في التحول بين الهدف والندنتر دون عنصر تحكم يدوي.
تحميل الربط: يتحكم البرنامج في التحميل دون عنصر تحكم يدوي.
قياس الربط: يتحكم البرنامج في البرج، والتحميل وقراءة قيمة صلابة Vickers مباشرة.
ربط مصدر الضوء: التركيز التلقائي.
الحصول على الصور: عرض الوقت الحقيقي لصورة صلابة، تخزين وطباعة الصورة.
القياس التلقائي: تلقائيا العثور على القمم الأربع من المسافة البادئة مع سرعة سريعة وبيانات دقيقة، وهناك العديد من الخوارزميات المهنية لتكون مناسبة للمسافة البادئة المختلفة. إنها تدابير مستمرة وعلى الفور في إحداثيات محددة بمجرد التحميل.
بحث النقطة التلقائي: يجد النظام تلقائيا أفضل القمم بالقرب من القمم الأربع للمسافة البادئة، مما يقلل إلى حد كبير من الخطأ البشري.
قياس قطري:انقر فوق أعلى اليمين اليسرى والسفلية من المسافة البادئة، يمكنك قراءة قيمة صلابة.
قياس أربعة نقاط: انقر فوق النقطة الأربع للمسافة البادئة ويمكنك قراءة قيمة صلابة.
تحويل صلابة:وفقا للمعايير الوطنية، قم بتحويل قيمة صلابة تلقائيا بين Brinell، Rockwell، Vickers، Knoop، عرض الوقت الحقيقي.
تقرير جرافيك:سجل تلقائي لبيانات القياس، والجيل التلقائي من منحنيات صلب الصلابة، أو توفير أو طباعة منحنيات صلب الصلابة وجميع قياسات المسافة البادئة. حفظ أو طباعة
صورة المسافة البادئة وقيمة صلابة المسافة البادئة الحالية. يتم حفظ جميع التقارير في ملف Word.
إحصاءات النتائج: إخراج النتائج المقاسة المتعددة للمسافات البادئة عن طريق Excel وتحسب رقم القياس تلقائيا، والقيمة القصوى، والقيمة الدنيا، والقيمة المتوسطة، والتباين، وما إلى ذلك من صلابة.
التحكم في الارتباط: من خلال واجهة الاتصال، ينظر النظام إلى تغييرات قوة الاختبار، ويتوافق على البرج والتحميلات والقراءة مباشرة.
النزوح التلقائي:مجهزة بجدول الاختبار التلقائي عالية الدقة X-Y.
التعريف التلقائي:تقنية الهوية التلقائية البادئة الرائدة، وقراءة قيمة D1 / D2 و HV في 0.3 ثانية.
أداء مستقر:يمكن قراءة مسافة بادئة تلميع غير مرآة، الضوء غير المتكافئ، وليس في المركز تلقائيا.
وظائف قوية: مثل القراءة اليدوية، القراءة التلقائية، تحويل الصلابة، منحنى الصلابة العمق، صورة المسافة البادئة، تقرير الصورة والنص.
سهل الاستخدام:من خلال معايرة كتلة صلابة، تمشيا مع المستخدمين العادات. يمكن أن تكون طبيعية تستخدم مع تدريب نصف يوم.
القراءة التلقائية: خوارزمية أصلية للقراءة التلقائية لقراءة التلقائي مجموعة متنوعة من المسافة البادئة بسرعة سريعة ودقة عالية.
التكرار الجيد:إنها قراءة تلقائية مع التكرار المرتفع ويمكن أن تلبي شرط المستخدمين المحترفين.
المسح التلقائي:يمكن مسح حافة العينة والشكل تلقائيا.
التكوين القياسي:
اسم | الكمية | اسم | الكمية |
الصك الجسم الرئيسي | 1 مجموعة | 10x قياس العدسة الرقمية | حاسب شخصي 1 |
الماس فيكرز indenter. | حاسب شخصي 1 | 10X، 20X. هدف عدسة | 2 PCS. |
Weights | 3/4. PCS. | 5 ملايين بكسل كاميرا | حاسب شخصي 1 |
المسمار التنظيم الأفقي | 4 جهاز كمبيوتر شخصى | مستوى | حاسب شخصي 1 |
فتيل 1 أ | 2 PCS. | كتلة صلابة | 2 PCS. |
سلك الطاقة | حاسب شخصي 1 | مفك براغي | 2 جهاز كمبيوتر شخصى |
كتلة صلابة | 2 PCS. | قياس البرمجيات | حاسب شخصي 1 |
جدول اختبار الصليب الآلي | حاسب شخصي 1 | مربع اختبار الجدول اختبار | حاسب شخصي 1 |
حاسوب | 1 مجموعة | RS232 كابل | حاسب شخصي 1 |
softdog usb | حاسب شخصي 1 | كابلات التحكم | حاسب شخصي 1 |
ضد الغبار التغطية | حاسب شخصي 1 | دليل تعليمات الاستخدام | 1 نسخ |
